Gələcək, Çində elektrik ölçmə və mühafizə cihazlarının etibarlı istehsalçısı və təchizatçısı təmin edir0,72-40,5 kV Daxili Cərəyan Transformatoru (CTs)sənaye, kommersiya və kommunal tətbiqlər üçün.
0,72-40,5kV Daxili Cərəyan Transformatorudəqiq ölçmə və mühafizəni təmin etmək üçün yüksək ilkin cərəyanları aşağı, ölçülə bilən ikinci dərəcəli cərəyanlara çevirərək elektromaqnit induksiyası əsasında işləyir.
1. Elektromaqnit induksiyası: Əsas dirijordan keçən alternativ cərəyan dəmir nüvədə bir maqnit sahəsi yaradır, ikincil sarımda mütənasib cərəyan yaradır (məsələn, 1000:1 nisbəti).
2. Siqnalın izolyasiyası: İkinci dərəcəli cərəyan (adətən 5A və ya 1A) yüksək gərginlikli ilkin dövrədən təcrid olunur və bu, personal və avadanlıqların təhlükəsizliyini təmin edir.
3. Dəqiqliyə Nəzarət: Silikon polad təbəqələr və ya nanokristal ərintiləri kimi yüksək maqnit keçiriciliyi olan materiallar, IEC 60044-1 standartlarına uyğun olaraq, 0,2 səviyyəyə (səhv ±0,2%) qədər dəqiqliyə nail olmaqla, histerezis itkilərini minimuma endirir.

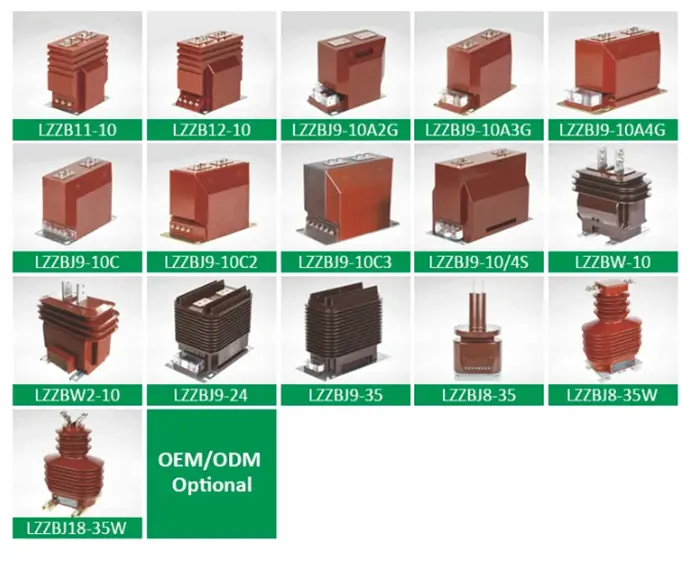

1. Elektromaqnit KT
Xüsusiyyətləri: Dolama ilə dəmir nüvəli, sərfəli, yüksək sabitlik.
Tətbiqlər: 10kV-dan aşağı olan paylama sistemləri, məsələn, sənaye və ya kommersiya elektrik enerjisinin ölçülməsi.
Parametrlər Nümunə: Nominal cərəyan nisbəti 200/5A, yük empedansı 2,5 Ω (GB/T 20840.2-2014).
2. Elektron KT
Xüsusiyyətlər: Hall elementləri və ya fiber optik sensorlar, geniş tezlik diapazonu (0.1Hz–1MHz), güclü EMI müqaviməti istifadə edir.
Tətbiqlər: Yeni enerji enerjisi istehsalı, yüksək sürətli dəmir yolu dartma sistemləri.
3. Roqovski sarğısı
Xüsusiyyətlər: Nüvəsiz dizayn, yüksək xəttilik, keçid cərəyanının ölçülməsi üçün uyğundur.
Parametrlər Nümunə: Çıxış siqnalı 0,333V/kA, xətti xəta <±0,1% (IEEE C57.13-2016).
Elektrik Ölçmə
DL/T 725-2013-dən sonra adətən 0,5S (±0,5%) dəqiqlik tələb edən yüksək dəqiqlikli sənaye və ya kommersiya sayğacları.
Rele Mühafizəsi
Həddindən artıq cərəyan və ya diferensial müdafiə; CT-lər xüsusi xəta limitlərinə cavab verməlidir (məsələn, 5P20, 20 × nominal cərəyanda xəta ≤5%).
Sənaye Monitorinqi
Yüksək tezlikli və ya yüksək sürətli tətbiqlər (məsələn, polad zavodları, induksiya sobaları) > 10kHz tezliyə cavab verən elektron CT-lər tələb edir.
Nominal cərəyan: Optimal qorunma üçün 1,2–1,5 × yük cərəyanını seçin.
Dəqiqlik səviyyəsi: Ölçmə CT-ləri üçün 0,2 istifadə edin; CT-lərin qorunması üçün 5P/10P.
İkinci dərəcəli açıq dövrədən çəkinin: təhlükəli kV gərginliyi yarada bilər.
İzolyasiya yoxlanışı: Müntəzəm olaraq izolyasiya müqavimətinin olub olmadığını yoxlayın0,72-40,5kV Daxili Cərəyan Transformatoru≥1MΩ-dir.
Ssenari uyğunluğu: Tətbiq ehtiyaclarına, dəqiqliyə, qiymətə və etibarlılığa əsaslanaraq CT növünü (elektromaqnit, elektron, Roqovski) seçin.
