Vakuum açarları (VCB)sürətli qövs sönmə, sıfır istixana qazı emissiyaları və minimal texniki xidmət təklif edən orta gərginlikli qorunmanın qızıl standartına çevrildi. Bu hərtərəfli bələdçi kritik suallara cavab verir: VCB-lər necə işləyir? Onların əsas komponentləri hansılardır? Onlar vakuum kontaktorları ilə necə müqayisə olunur? Nə üçün onlar kommunal xidmətlər, sənaye və bərpa olunan enerji mənbələri üçün üstünlük verilən texnologiyadır? Aparıcı istehsalçının fikirləri iləGələcək, bu məqalə mühəndisləri və alıcıları tətbiqi üçün düzgün VCB seçmək üçün biliklərlə təchiz edir.
Vakuum açarının effektivliyi onun qövsləri söndürmək üçün yüksək vakuumdan istifadə etməsində - məlum olan ən yaxşı elektrik izolyatorlarından biridir. VCB-nin kontaktları ayrıldıqda, əmələ gələn qövs sürətlə söndürülür, çünki plazmanı saxlayacaq qaz molekulları demək olar ki, yoxdur. Bu, AC dalğa formasının yarım dövründən az bir kəsilmə vaxtı ilə nəticələnir, nasazlıq enerjisini minimuma endirir və aşağı axın avadanlığını qoruyur. Bundan əlavə, VCB-lər ekoloji cəhətdən SF₆ açarlarından üstündür, çünki onlar heç bir istixana qazı buraxmırlar və bu onları dayanıqlı elektrik şəbəkələri üçün əsas texnologiyaya çevirir.
Əməliyyatı aVCBbir sıra sürətli, dəqiq addımlara bölünə bilər:
Bütün bu proses mikrosaniyələrdə baş verir və VCB-ləri həm yük, həm də nasazlıq cərəyanının dəyişdirilməsi üçün olduqca sürətli və etibarlı edir.
Yüksək keyfiyyətli VCB bir neçə kritik komponentdən ibarətdir:
Hər ikisi vakuum kəsicilərindən istifadə edərkən, VCB-lər və vakuum kontaktorları fərqli məqsədlərə xidmət edir. Aşağıdakı cədvəl əsas fərqləri aydınlaşdırır.
| Xüsusiyyət | Vakuum açarı (VCB) | Vakuum kontaktoru |
|---|---|---|
| Əsas rol | Arızalı cərəyanlara (qısa dövrə) və nadir hallarda keçiddən qorunma. | Mühərriklər və qızdırıcılar kimi yüklərin tez-tez işləməsi. |
| Gərginlik diapazonu | 3 kV-dan 36 kV-a qədər (ixtisaslaşdırılmış modellər üçün 40,5 kV-a qədər). | 15 kV-a qədər, adətən 200 A-dan 630 A-a qədər. |
| Tipik Yüklər | Transformatorlar, generatorlar, kondansatörlər, böyük mühərriklər, paylayıcı qidalandırıcılar. | Mühərriklər, işıqlandırma, istilik sxemləri və tez-tez dəyişdirilən avadanlıq. |
| Kommutasiya Tezliyi | Nadir hallarda (qorunma və izolyasiya). | Çox tez-tez (minlərlə əməliyyat). |
| Qısaqapanma reytinqi | Yüksək (20 kA - 50 kA tipik). | Aşağı (10 kA-a qədər). |
Vakuum açarları onları orta gərginlikli tətbiqlər üçün üstünlük təşkil edən bir sıra üstünlüklər təklif edir:
VCB-lər müxtəlif mühitlərə və əməliyyat ehtiyaclarına uyğun bir neçə konfiqurasiyada mövcuddur.

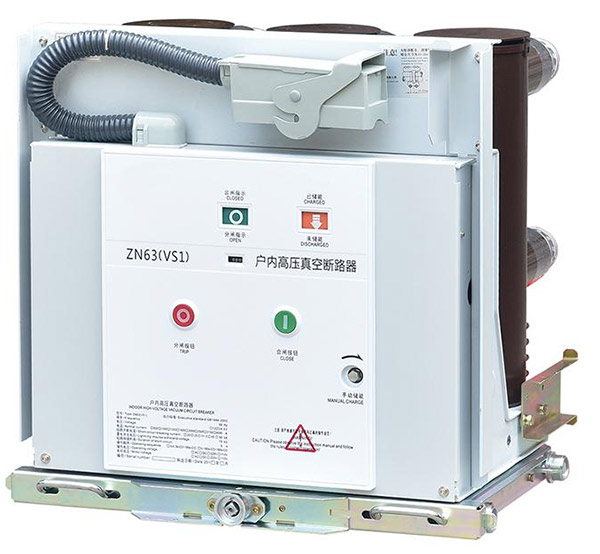

Kompakt qurğular fabriklərdə, ticarət binalarında və daxili yarımstansiyalarda keçid panellərində quraşdırmaq üçün nəzərdə tutulmuşdur. Nümunələrə geniş istifadə olunan VS1-12 sabit və çıxarıla bilən növləri daxildir.
Yarımstansiyalar və ötürücü şəbəkələr üçün qurulmuş, yağışa, küləyə və həddindən artıq temperaturlara tab gətirə bilən hava şəraitinə davamlı modellər.
VCB-lər sənaye və infrastrukturun geniş spektrində vacibdir:
A1: Əsas fərq qövs söndürən mühitdir - VCB-lər vakuumdan istifadə edir, SF₆ açarları isə təzyiqli qazdan istifadə edir. VCB-lər daha ekoloji cəhətdən təmizdir (istixana qazı emissiyaları yoxdur), daha sürətli dielektrik bərpası var və orta gərginlikli tətbiqlər üçün daha az texniki xidmət tələb olunur.
A2: Vakuum kəsicisi ömür boyu möhürlənir, normal şəraitdə adətən 10-20 il davam edir. Əməliyyat mexanizminin mexaniki ömrü çox vaxt 30.000 əməliyyatdan keçir.
A3: Bəli, lakin kontaktın uzunömürlülüyünü və sistemin sabitliyini təmin edərək, qabaqcadan zərbələri, alov cərəyanlarını və geriləmələri minimuma endirmək üçün idarə olunan kommutasiya ilə xüsusi kondansatör kommutasiya VCB-ləri tövsiyə olunur.
A4: Müntəzəm texniki qulluq vakuum kəsicinin özünə deyil, işləmə mexanizminə, elektrik birləşmələrinə və idarəetmə sxemlərinə diqqət yetirir. Tipik vəzifələrə vizual yoxlama, kontakt müqavimətinin ölçülməsi və hər 3-5 ildən bir mexaniki əməliyyat testləri daxildir.
A5: Mütləq. Xarici VCB-lər sərt ekoloji şəraitə tab gətirmək üçün hava şəraitinə davamlı korpuslar, yüksək dərəcəli izolyatorlar və korroziyaya qarşı müalicələrlə xüsusi hazırlanmışdır.
Vakuum açarları müasir orta gərginlikli enerji paylanmasının açıq qalibidir, üstün performansı, ekoloji məsuliyyəti və uzunmüddətli etibarlılığı özündə birləşdirir. Sənaye SF₆-ni mərhələli şəkildə dayandırmağa davam etdikcə, yüksək keyfiyyətli VCB-lərə tələbat artacaq. Etibarlı istehsalçının seçilməsi avadanlığınızın ardıcıl performans və təhlükəsizlik təmin etməsi üçün çox vacibdir.
Gələcək, aparıcı Çin əsaslı fabrik və təchizatçı, qapalı, açıq və ixtisaslaşmış VCB-lərin hərtərəfli çeşidini təklif edir. Məhsullarımız dəqiqliklə hazırlanmış, ciddi şəkildə sınaqdan keçirilmiş və həm stok sifarişləri, həm də xüsusi topdansatış layihələri üçün əlçatandır. Comewill-i seçməklə siz birbaşa zavod qiymətlərindən, texniki təcrübədən və həssas müştəri dəstəyindən faydalanırsınız.
