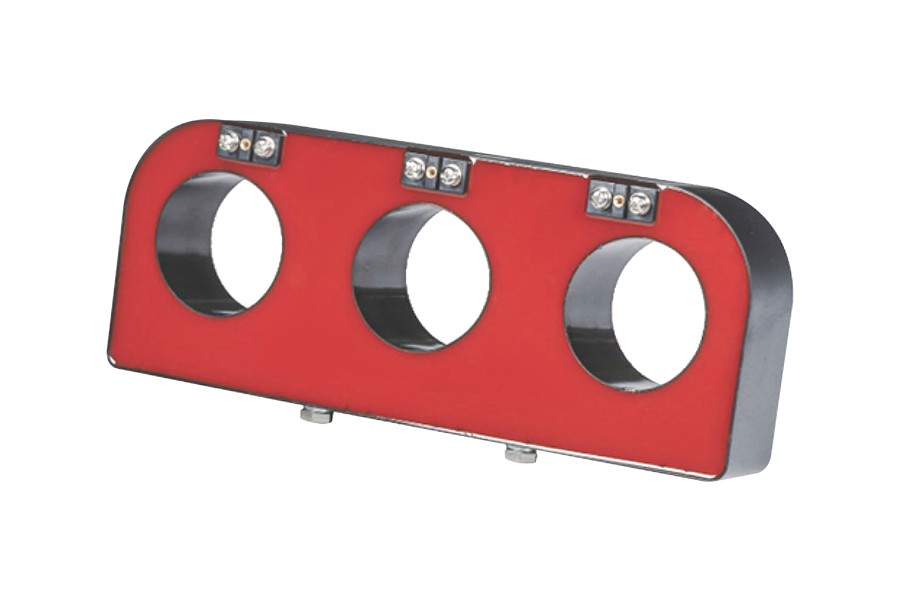

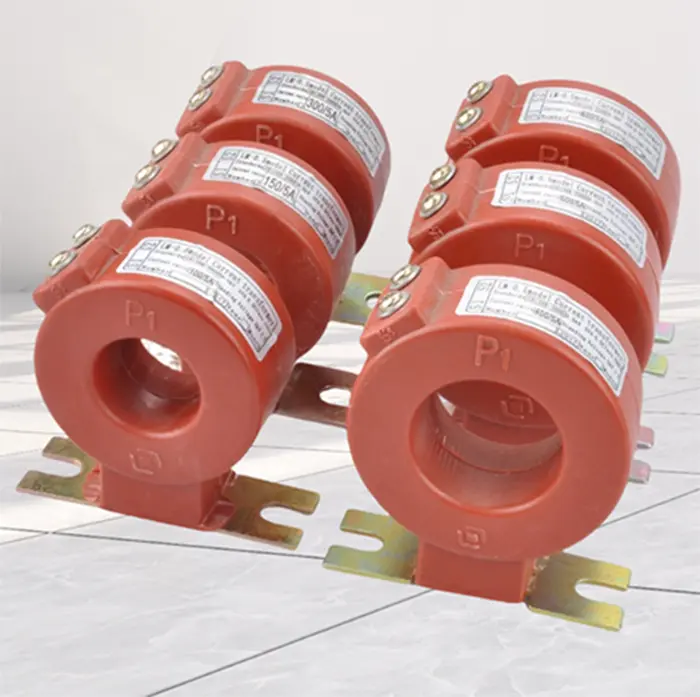

TheŞişmə kabinetli cərəyan transformatoruC-GIS kimi qaz izolyasiyalı keçid sistemləri üçün nəzərdə tutulmuş cərəyan ölçmə və mühafizə cihazıdır. O, ilkin cərəyanı ölçür və kompakt paylayıcı şkaflarda ölçmə və rele qorunması üçün dəqiq siqnalları təmin edir.Gələcək, peşəkar təchizatçı, anbarda olan keyfiyyətli Şişmə Şkaf Cərəyan Transformatorunu təmin edir.
Şişirilən Şkaflı Cərəyan Transformatoru qazla izolyasiya edilmiş keçid şkaflarının içərisində quraşdırılır, burada izolyasiya mühiti kükürd heksaflorid (SF₆) və ya quru hava ola bilər. O, yüksək ilkin cərəyanı sayğaclar, relelər və qoruyucu qurğular tərəfindən təhlükəsiz istifadə oluna bilən standartlaşdırılmış ikincil cərəyana, adətən 5A və ya 1A-a çevirir.
Transformator C-GIS keçid qurğuları üçün nəzərdə tutulduğundan, adətən kabel girişi və ya çıxış keçiricisi ətrafında quraşdırılır. Yığcam ölçü ona sabit izolyasiya performansını qoruyarkən möhürlənmiş keçid qurğuları bölmələrinə yerləşdirməyə imkan verir.
Gələcək istehsal edən peşəkar bir zavoddurŞişmə kabinetli cərəyan transformatoruavadanlıq struktur etibarlılığına və quraşdırma uyğunluğuna diqqət yetirir.
1. Epoksi qatran tökmə strukturu
Dəmir nüvəsi və ikincil sarımları epoksi qatranı ilə əhatə olunub, möhürlənmiş və alov gecikdirən bir gövdə təşkil edir.
2. Kompakt Quraşdırma Dizaynı
Kiçik ölçü və yüngül çəki birbaşa kabel sxemlərinə və ya şişmə şkafların içərisindəki şinlərə quraşdırmaq imkanı verir.
3. Möhürlənmiş ilkin keçirici
İzolyasiya bütövlüyünü qorumaq üçün ilkin keçirici adətən paslanmayan poladdan və ya izolyasiya edilmiş korpusun içərisinə yerləşdirilir.
4. Təbii Soyutma Dizaynı
İnteqrasiya edilmiş izolyasiya və istilik yayılması transformatorun əlavə soyutma avadanlığı olmadan işləməsinə imkan verir.
Nominal İlkin Cərəyan
Ümumi diapazonlar paylayıcı şəbəkə tələblərindən asılı olaraq 20A-dan 600A-a qədərdir.
İkinci dərəcəli cərəyan
Standart çıxışlar ölçmə və mühafizə avadanlığı üçün 5A və ya 1A-dır.
Dəqiqlik sinfi
Tipik birləşmələrə həm ölçmə, həm də rele qoruma funksiyalarını dəstəkləyən 0,5 / 10P daxildir.
Nominal Tezlik
Əksər qurğular 50Hz və ya 60Hz tezliyində işləyir.
İzolyasiya səviyyəsi
Tipik izolyasiya səviyyələri 12/42/75 kV-dir, orta gərginlikli keçid qurğuları üçün uyğundur.
Ətraf Mühitə Uyğunluq
Şişirilən Şkaflı Cərəyan Transformatoru çətin şərtlərlə qarşılaşa bilən qapalı keçid qurğularında işləmək üçün nəzərdə tutulmuşdur.
Temperatur Aralığı
Tipik işləmə temperaturları -5°C ilə +45°C arasında dəyişir.
Çirklənməyə Müqavimət
Möhürlənmiş izolyasiya toz, rütubət və çirklənmənin təsirini azaldır.
Yüksək hündürlükdə əməliyyat
Bir çox dizayn dəniz səviyyəsindən 3000 metrə qədər olan ərazilərdə quraşdırılması dəstəkləyir.
Qaz İzolyasiya Uyğunluğu
Bəzi yeni dizaynlar ətraf mühitə təsiri azaltmaq üçün izolyasiya vasitəsi kimi SF₆ əvəzinə quru havadan istifadə edir.
Şişmə Şkaf Cərəyan Transformatoru avadanlığının etibarlı Çin tədarükçüsü bir çox enerji paylama sektorlarında istifadə olunan məhsullar təqdim edir.
Ümumi tətbiqlərə aşağıdakılar daxildir:
Şəhər dəmir yolu tranzit enerji sistemləri
Sənaye paylama şəbəkələri
Metallurgiya və neft-kimya zavodları
Orta gərginlikli yarımstansiyalar
Yüksək hündürlükdə elektrik şəbəkəsi infrastrukturu
