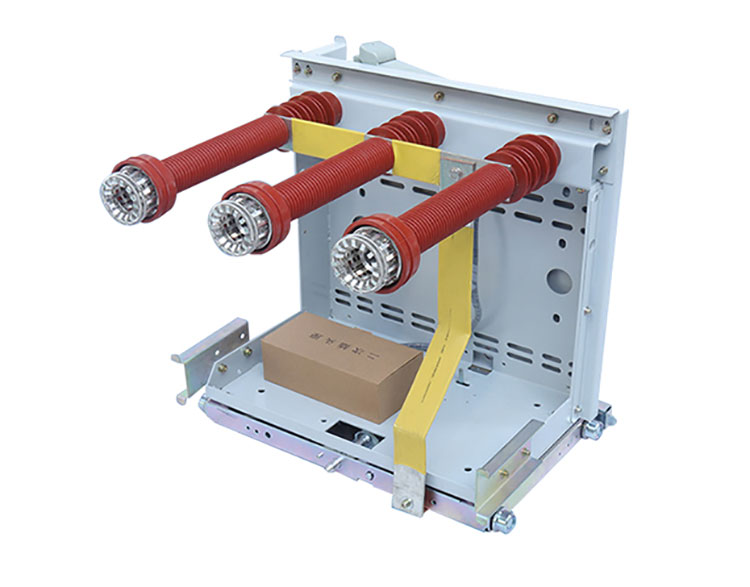

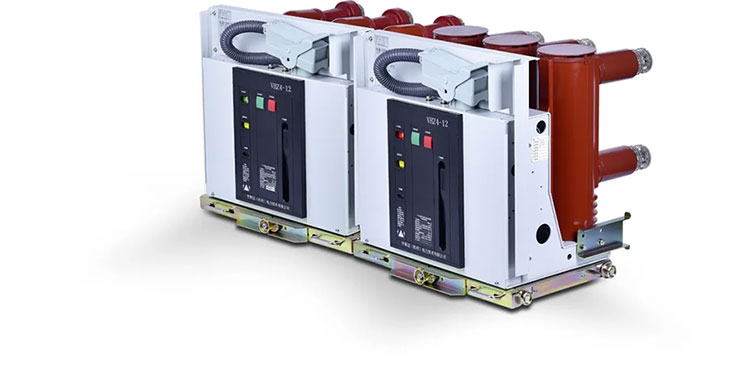

Gələcək, Çin istehsalçısı və təchizatçısı keyfiyyəti təmin edirAçıq havada vakuum açarı, vakuum qövs söndürmə kamerası və yay və ya elektromaqnit işləmə mexanizmindən istifadə edərək nasazlıq cərəyanlarını kəsir. Yığcam strukturu, sürətli qövs kəsilməsi və güclü ətraf mühitə uyğunlaşma qabiliyyəti ilə bu açarlar adətən 5kV-dan 40,5kV-a qədər olan nominal gərginlikləri olan açıq elektrik şəbəkələrində geniş şəkildə quraşdırılır.
Xarici Vakuum Devre Açıcısı açıq havada enerji paylama mühitlərində quraşdırmaq üçün nəzərdə tutulmuşdur. Qövs söndürmə vasitəsi kimi vakuum kəsicidən istifadə edir və elektrik dövrəsini açmaq və bağlamaq üçün yay və ya elektromaqnit mexanizm vasitəsilə işləyir.
Bir nasazlıq baş verdikdə, kontaktlar vakuum kamerasının içərisində ayrılır və elektrik qövsü meydana gəlir. Ətraf mühit yüksək vakuum altında olduğundan qövs tez sönür və cərəyan təhlükəsiz şəkildə kəsilir. Bu açarlar adətən açıq yarımstansiyalarda, dirəyə quraşdırılmış paylayıcı sistemlərdə və şəbəkə infrastrukturunda istifadə olunur.
Əməliyyatı birAçıq havada vakuum açarıəsasən iki hissədən ibarətdir: vakuum kəsici və işləmə mexanizmi.
Vakuum qövsünün kəsilməsi
Qırıcı açıldığında, ayırıcı kontaktlar arasında bir qövs meydana gəlir. Vakuum kamerasında qövs sürətlə dağılır, çünki onu saxlamaq üçün qaz hissəcikləri demək olar ki, yoxdur.
Enerji Saxlama Mexanizmi
Yay mexanizmi mexaniki enerji saxlayır və əməliyyat zamanı onu buraxır, kontaktları sürətlə hərəkət etdirmək və cərəyanı kəsmək üçün hərəkətə gətirir.
Sürətli Əməliyyat Müddəti
Tipik açılış vaxtı ≤45 ms-dir, bu, avadanlıqların zədələnməsi sistemə yayılmazdan əvvəl açara nasazlıqları təcrid etməyə imkan verir.
Xarici Vakuum Devre Keçiri avadanlığı istehsal edən peşəkar Çin fabriki adətən paylama şəbəkələrində istifadə olunan standart texniki göstəricilərə əməl edir.
Nominal Gərginlik
Ümumi səviyyələrə 12kV, 24kV və 40.5kV daxildir.
Nominal cərəyan
Tipik nominal cərəyan sistemin gücündən asılı olaraq 630A ilə 1600A arasında dəyişir.
Qısaqapanmanın kəsilməsi cərəyanı
Əksər açarlar 20kA - 31.5kA kəsmə qabiliyyətini dəstəkləyir.
Ətraf Mühit Şəraitləri
Xarici avadanlıq ümumiyyətlə −40°C ilə +40°C arasında işləyir və çirklənmiş mühitlər üçün çirklənməyə davamlılıqla dizayn edilmişdir.
Mexanik Həyat
Bir çox açarların mexaniki ömrü 10.000 əməliyyat və ya daha çox olur.
Düzgün quraşdırma çöldə vakuum açarının sahədə sabit işləməsini təmin edir.
Montaj strukturu
Qırıcı, adətən 4 metr və ya daha yüksək hündürlükdə quraşdırılmış xüsusi bir polad çərçivəyə və ya dirək quruluşuna sabitlənir.
Komponent yığıncağı
Komponentlər ardıcıl olaraq quraşdırılır: struktur çərçivə → post izolyator → vakuum kəsici → şin birləşmələri.
Elektrik bağlantısı
Çıxış xəttinin aralığı və dirək məsafəsi dizayn standartlarına uyğun olmalıdır və terminal birləşmələri korroziyaya qarşı yağla qorunmalıdır.
1. Sürətli Qövs Söndürmə
Vakuumun kəsilməsi texnologiyası qövsün sürətlə yatırılmasına imkan verir və avadanlığın zədələnməsi riskini azaldır.
2. Ətraf mühitə uyğun dizayn
Heç bir izolyasiya yağı və ya SF6 qazı tələb olunmur, bu da sızma və ya emissiyaların qarşısını almağa kömək edir.
3. Aşağı Baxım Tələbləri
Möhürlənmiş vakuum kamerası daxili kontaktların aşınmasını azaldır və gündəlik texniki xidməti minimuma endirir.
4. Yığcam və Yüngül Quruluş
Ənənəvi yağ açarları ilə müqayisədə struktur daha kiçikdir və daşınması və quraşdırılması daha asandır.
5. Xarici şəraitə uyğunlaşma
Silikon kauçuk və ya epoksi qatran kimi kompozit izolyasiya materialları çirklənməyə, ultrabənövşəyi radiasiyaya və temperatur dəyişikliklərinə müqavimət göstərməyə kömək edir.
