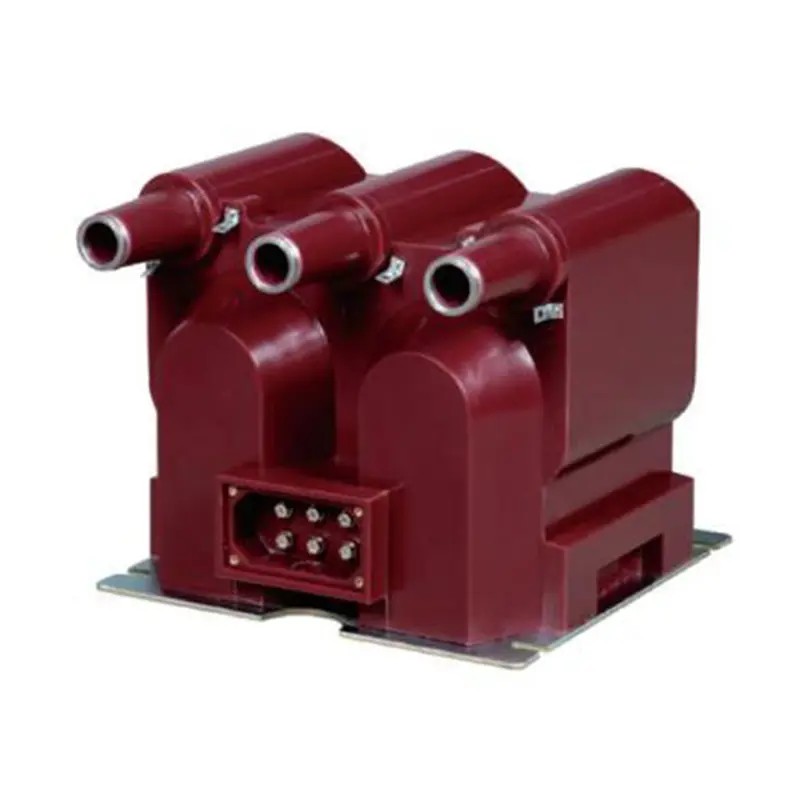

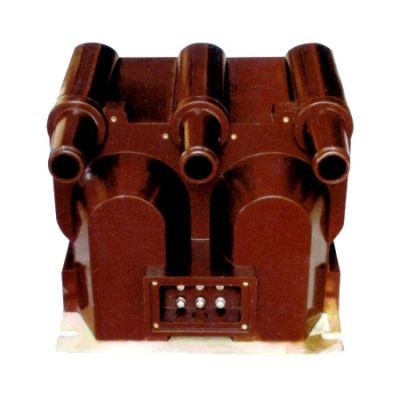

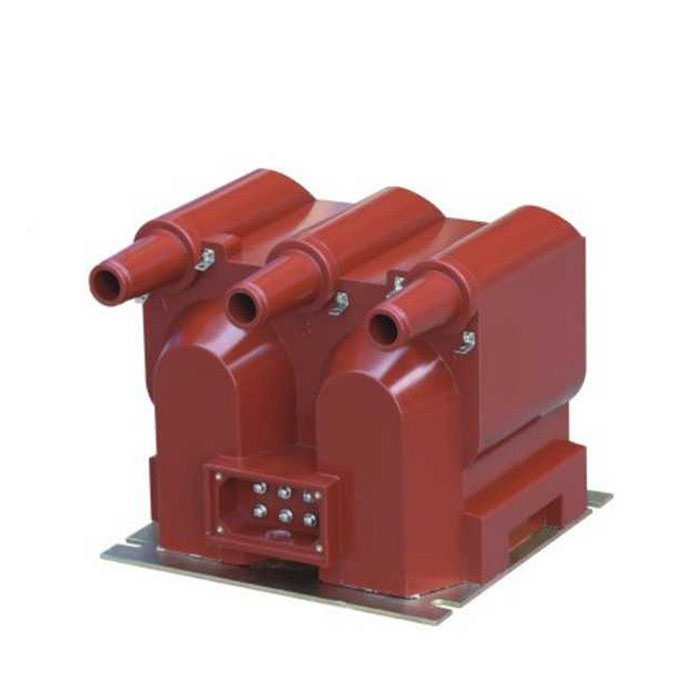

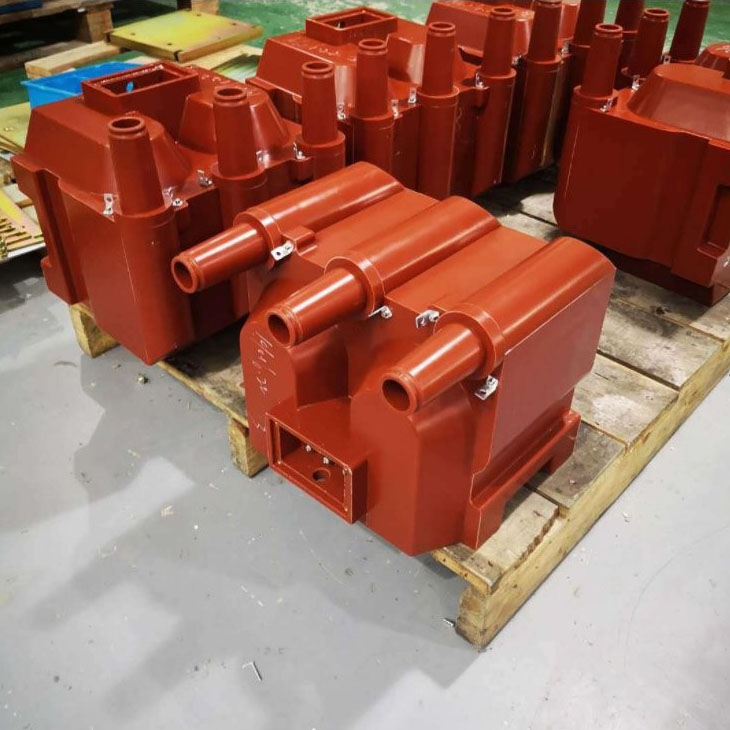

Çində peşəkar istehsalçı olaraq, Comewill sizə yüksək keyfiyyətli JSZV12-10R gərginlik transformatoru təqdim etmək istərdi. Struktur uyğunlaşma qabiliyyətindən əlavə, transformator əməliyyat təhlükəsizliyi və davamlılıq baxımından üstündür. Fərqli xüsusiyyət onun isti dəyişdirilə bilən qoruyucu dizaynıdır - A, B və C fazalarının əsas sarımları sistemin işini dayandırmadan ikincil terminal vasitəsilə dəyişdirilə bilən qısaqapanmadan mühafizə qoruyucuları ilə birləşdirilmişdir.
JSZV12-10R müxtəlif yerlərdəki şəraitə uyğunlaşmaq üçün nəzərdə tutulmuşdur. O, standart üç fazalı "V" tipli naqil konfiqurasiyasını dəstəkləyir və quraşdırma və sistemin dizaynı üçün rahatlıq təklif edərək iki müstəqil birfazalı bloka rahat şəkildə sökülə bilər.
JSZV12-10R Gərginlik Transformatoru ölçmə dəqiqliyini əməliyyat etibarlılığı ilə birləşdirərək, 10kV-luq daxili enerji sistemlərinin ciddi tələblərinə cavab vermək üçün xüsusi olaraq hazırlanmışdır.

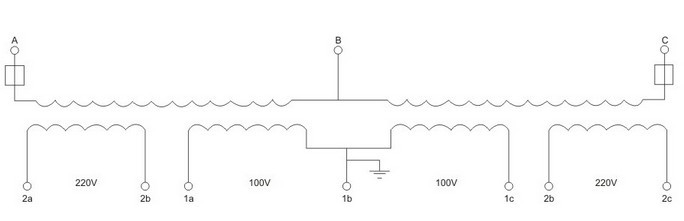

1.İkili-İkinci Çıxış Funksionallığı:
100V çıxış: Yüksək dəqiqliklə gərginliyin ölçülməsi və enerjinin ölçülməsi üçün nəzərdə tutulmuşdur.
220V çıxış: İdarəetmə mexanizmləri üçün etibarlı köməkçi enerji təchizatı kimi xidmət edir, əlavə güc komponentlərinə ehtiyacı azaldır.
2. Üstün izolyasiya və davamlılıq:
Yüksək dərəcəli epoksi qatranı ilə tam möhürlənmiş, üstün nəmə davamlılıq, izolyasiya gücü və qocalmadan qorunma təklif edir - mürəkkəb və ya yüksək rütubətli qapalı mühitlər üçün idealdır.
Aşağı itkiləri və sabit performansı təmin etmək üçün yüksək keyfiyyətli soyuq haddelenmiş silikon polad təbəqə nüvələri ilə tikilmişdir.
3. Hərtərəfli Təhlükəsizlik Mühafizəsi:
Bütün əsas sarımlarda quraşdırılmış qoruyucular qısaqapanmadan möhkəm qorunma təmin edir.
Sigortanın dəyişdirilməsi sadədir və sistemin bağlanmasını tələb etmir, maksimum işləmə müddətini təmin edir.

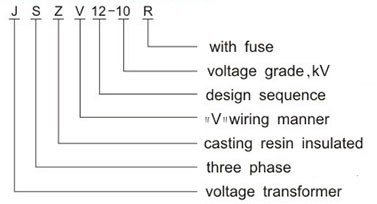

| Kod | Mənası | Təsvir |
| J | Gərginlik transformatoru | Dərhal tanınması üçün avadanlıq kateqoriyasını müəyyənləşdirir. |
| S | Üç fazalı | Çox dövrəli ölçmə və mühafizə ehtiyaclarını ödəmək üçün üç fazalı enerji sistemləri üçün nəzərdə tutulmuşdur. |
| Z | Epoksi qatran tökmə izolyasiyası | Artırılmış nəmə davamlılıq və davamlılıq üçün tam tökmə izolyasiya prosesini göstərir. |
| V | V tipli naqillər | Quraşdırma çevikliyini təmin edən naqil konfiqurasiyasını ifadə edir. |
| 12-10 | Dizayn və gərginlik reytinqi | 12 is the design series; 10, sistem tələblərinə tam uyğun gələn nominal gərginliyi (10kV) təmsil edir. |
| R | Fuse ilə | Gücləndirilmiş əməliyyat təhlükəsizliyi üçün inteqrasiya olunmuş qısaqapanma mühafizəsini bildirir. |
Uzunmüddətli sabitliyi və etibarlılığı təmin etmək üçün JSZV12-10R Gərginlik Transformatoru aşağıdakı ətraf mühit parametrləri daxilində işləmək üçün nəzərdə tutulmuşdur. Dərin istehsal təcrübəsi olan peşəkar bir fabrik olaraq, Comewill qeyri-standart şərtlər üçün fərdi uyğunlaşmalar da təmin edə bilər.
Temperatur diapazonu: -5°C ilə +40°C
Hündürlük: ≤ 1000m (yüksək hündürlükdə quraşdırmalar üçün xüsusi həllər mövcuddur)
Nisbi Rütubət: ≤ 80%
Ətraf mühit: Aşındırıcı qazlar, buxarlar və ya keçirici tozdan (məsələn, karbon və ya metal tozundan) təmiz
Vibrasiya və Zərbə: Quraşdırma yeri güclü vibrasiya və ya mexaniki zərbələrdən azad olmalıdır.
forma 1: ölçmə üçün gərginlik transformatorunun texniki məlumatları
| Növ | Nominal gərginlik nisbəti (V) | Dəqiqlik sinfi və nominal çıxış (VA) | Maksimum çıxış(VA) | nominal izolyasiya səviyyəsi (kV) | |
|
|
|||||
| sinif 0.2 | sinif 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Növ | Nominal gərginlik nisbəti (V) | Dəqiqlik sinfi və nominal çıxış (VA) | Maksimum çıxış(VA) | nominal izolyasiya səviyyəsi (kV) | |
|
|
|||||
| sinif 0.2 | sinif 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
forma 2: gərginlik transformatorunun texniki göstəricisi, dövrə açarının işləmə gücü
| Növ | Nominal gərginlik nisbəti (V) | Dəqiqlik sinfi və qiymətləndirilmiş çıxış (VA) | Qısa müddətli maksimum çıxış gücü (VA) | nominal izolyasiya səviyyəsi (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0.2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0.2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0.2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Qeydlər: Elektrik kəsicisi ilə işləyən elektrik təchizatı üçün dayanıqlı gərginlik 15%-dən çox olmamalıdır.
