GələcəkEtibarlı Çin əsaslı istehsalçı və elektrik avadanlığı təchizatçısı yüksək keyfiyyət təklif edirKombinə edilmiş alət transformatorlarıcərəyan transformatoru və gərginlik transformatoru funksiyalarını vahid vahiddə birləşdirən. Stokda, topdansatışda və fərdiləşdirilmiş şəkildə mövcud olan bu transformatorlar paylama sistemlərində elektrik enerjisinin ölçülməsi və qorunması üçün yığcam, təhlükəsiz və sərfəli həllər təmin edir. Onlar sənaye, mədənçilik və kənd elektrik şəbəkələrində geniş istifadə olunur.

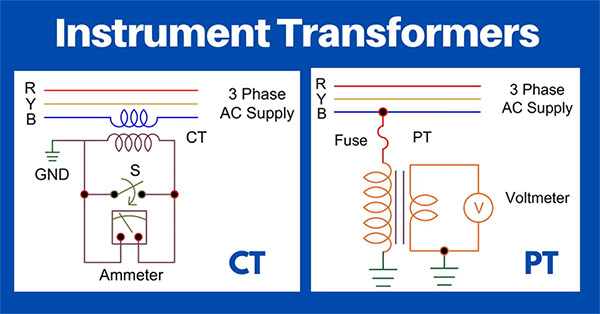

Kombinə edilmiş alət transformatorları cərəyan və gərginlik transformatorunun funksiyalarını bir korpusda birləşdirən bir növ elektrik cihazıdır. Cərəyan qurğusu yüksək cərəyan xəttinə ardıcıl olaraq, gərginlik qurğusu isə yüksək gərginlikli xəttə paralel olaraq birləşdirilir. Hər iki bölmə orta ölçmə cihazlarından yüksək gərginlikli ilkin sxemləri təcrid edərkən gərginlik və cərəyan siqnallarının eyni vaxtda alınmasına imkan verən ümumi nüvəni və izolyasiyanı bölüşür. Bu dizayn quraşdırma mürəkkəbliyini azaldaraq operatorun və avadanlıqların təhlükəsizliyini təmin edir.
Gərginliyin ölçülməsi
Gərginlik bölməsi yüksək gərginlik birincil dövrədən keçdikdə ikincil sarımda mütənasib aşağı gərginlik yaradır. Bu aşağı gərginlikli çıxış (adətən 100V) sonra voltmetrlər, enerji sayğacları və ya qoruyucu rölelər tərəfindən istifadə olunur.
Cari Ölçmə
Cari bölmə böyük ilkin cərəyanları kiçik, ölçülə bilən ikincil cərəyanlara çevirir (adətən 5A və ya 1A). Bu çıxışlar cərəyan transformatoru sayğaclarına və ya rele mühafizə cihazlarına verilir, dəqiq monitorinq və ölçmə təmin edilir.
İzolyasiya və Təhlükəsizlik

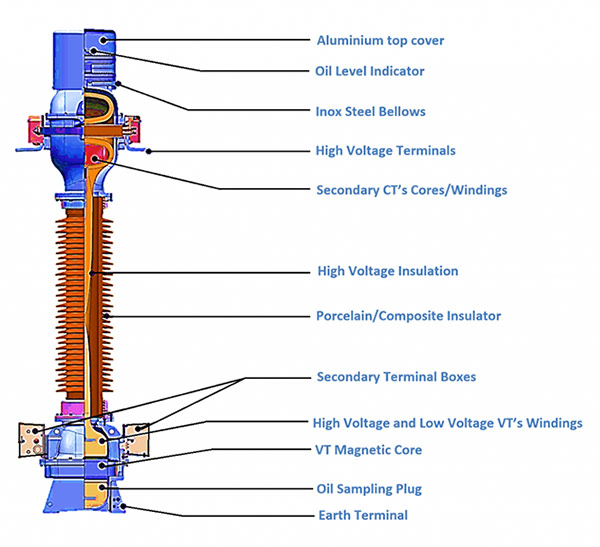

Birləşdirilmiş transformatorun içərisində cərəyan və gərginlik vahidləri ümumi izolyasiya qabığında, çox vaxt yağla doldurulmuş və ya epoksi tökmə ilə əhatə olunmuşdur. Təhlükəsizliyi təmin etmək üçün ikinci dərəcəli tərəf torpaqlanmalı və sxemlər açıq və ya qısa şəraitdən qaçmalıdır.

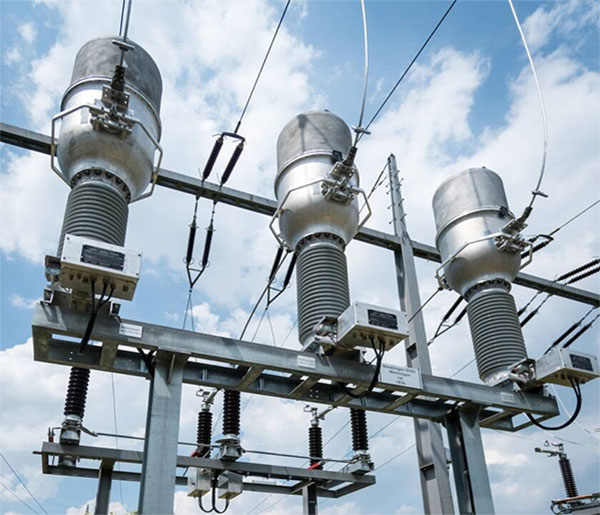

Gələcək fabrikidirKombinə edilmiş alət transformatorlarıüçün uyğundur:
Yüksək gərginlikli ölçmə qutuları
Sütunlu transformatorlar
Paylayıcı şkaflar
Onlar balanslaşdırılmış və ya balanssız yüklər üçün V/V (iki gərginlik transformatoru) və ya Y/Y (üç gərginlik transformatoru) konfiqurasiyaları kimi üç fazalı ölçmə ssenarilərində xüsusilə faydalıdır.
1. Kompakt Dizayn və Asan Quraşdırma – Cərəyan və gərginlik transformatorlarının bir vahidə inteqrasiyası izi azaldır və quraşdırmanı asanlaşdırır.
2. Xərc Effektivliyi – Birləşdirilmiş qurğunun alınması ayrı-ayrı transformator xərclərini, istehsal mürəkkəbliyini və quraşdırma vaxtını azaldır.
3. Elektrik İzolyasiyası və Etibarlılıq – Yüksək gərginlikli ilkin və aşağı gərginlikli ikincil dövrələrin tam ayrılması operatorun və avadanlıqların təhlükəsizliyini təmin edir.
4. İnteqrasiya edilmiş Ölçmə və Qoruma – Enerji sayğacları və rele mühafizə cihazları üçün eyni vaxtda standart çıxışları təmin edir.
5. Ətraf mühitə uyğunlaşma qabiliyyəti - Yağa batırılmış və ya qazla izolyasiya edilmiş dizaynlar açıq havada və ya sərt şəraitdə uzunmüddətli işləməyə imkan verir.
Kombinasiya Transformatoru - Kompakt quraşdırma və sinxron ölçmə üçün cərəyan və gərginlik transformatorlarını bir cihazda birləşdirir. Məhdud yer və ya xərclərə həssas layihələr üçün uyğundur.
Split Transformator – Çevik yerləşdirmə və optimallaşdırılmış dəqiqlik üçün cərəyan və gərginlik transformatorlarını ayırır. Müxtəlif gərginlik və cərəyan səviyyələri üçün fərdi seçim imkanı verir.
Gələcək, Çin əsaslı bir fabrik və təchizatçı olaraq keyfiyyətli, aşağı qiymətə və fərdiləşdirilmişdirkombinə edilmiş alət transformatorlarısürətli çatdırılma üçün anbarda var. Cari Transformator sistemlərimiz dəqiq ölçmə, əməliyyat təhlükəsizliyi və etibarlı uzunmüddətli istifadəni təmin edən sənaye və kommunal tələblərə cavab vermək üçün ciddi keyfiyyət standartları altında istehsal olunur.
