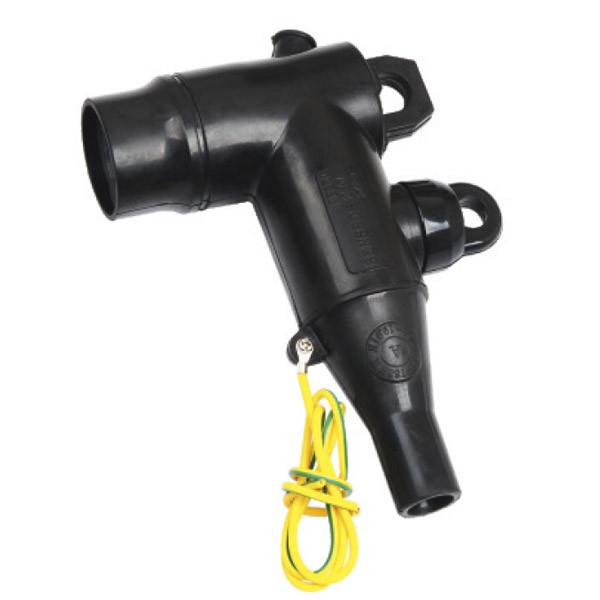

24KV 250A Loadbreak Dirsək Konnektoru

Comewill fabrikinin keyfiyyətli ZT-24/250 24kV 250A Etibarlı keyfiyyətə malik Loadbreak Dirsək Konnektoru yüksək gərginlikli əlaqə mənbəyi ehtiyaclarınız üçün uyğundur.
Onu düzgün kol və ya tıxacla uyğunlaşdırın və bu birləşdirici sizə tam qorunan, tamamilə suya batırılan ayrıla bilən əlaqə verir. Hətta nəm, sərt mühitlərdə belə sabit işləyir. Quraşdırılmış kapasitiv test nöqtələri də var - onlardan dövrə vəziyyətini yoxlamaq və ya nasazlıq göstəricilərini quraşdırmaq üçün istifadə edə bilərsiniz, bu da texniki xidmət və problemlərin aradan qaldırılmasını asanlaşdırır.
Başqa bir böyük artı: minimum faza aralığına ehtiyac yoxdur. Onu şaquli, üfüqi və ya hər hansı bir açı ilə quraşdıra bilərsiniz. Bu çeviklik müxtəlif layihə parametrlərini uyğunlaşdırmaqla, yerində quraşdırma zamanı sizi çox çətinlikdən xilas edir.
Satınalma ehtiyaclarınız üçün, təchizat zəncirinizin rəvan işləməsini təmin etmək üçün yaxşı qiymətlər, çevik MOQ və vaxtında çatdırılma təklif edirik. Toplu sifarişlərə, sınaq üçün nümunələrə və ya fərdiləşdirmə üçün texniki dəstəyə ehtiyacınız varmı? Komandamız kömək etmək üçün buradadır.
Yüksək keyfiyyətli dirsək bağlayıcıları axtarırsınızsa, sadəcə əlaqə saxlayın. Layihə əməliyyatlarınızı dəstəkləmək üçün sərfəli, etibarlı məhsullar təqdim etməyə söz veririk.

Xüsusiyyətlər:

◆ 24KV 250A Loadbreak Dirsək Konnektorunu sağ kol və ya tıxac ilə birləşdirin və o, tam ekranlanmış, tamamilə suya batırılan ayrıla bilən əlaqə təmin edir.
◆ Quraşdırılmış kapasitiv sınaq nöqtəsi — ondan dövrə vəziyyətini yoxlamaq və ya nasazlıq göstəricisi quraşdırmaq üçün istifadə edə bilərsiniz.
◆ Minimum faza boşluğu tələb olunmur.
◆ Montaj variantları: şaquli, üfüqi və ya aralarındakı istənilən bucaq.

Ərizə

◆ Polimer kabelləri transformatorlara, keçid qurğularına, mühərriklərə və digər avadanlıqlara əvvəlcədən qəliblənmiş ayrıla bilən birləşdirici vasitəsilə birləşdirmək üçün istifadə olunur.
◆ Həm daxili, həm də açıq qurğular üçün uyğundur.
◆ 24 kV-a qədər sistem gərginliyi üçün işləyir.
◆ Davamlı cərəyan 250 A (8 saat ərzində 300 A həddindən artıq yüklənə bilər).

Kabel xüsusiyyətləri

- Polimer kabellər (XLPE, EPR kimi)
- Mis və ya alüminium keçiricilər
- Yarımkeçirici və ya metal ekranlar
- Keçiricinin ölçüsü: 25-120 mm²

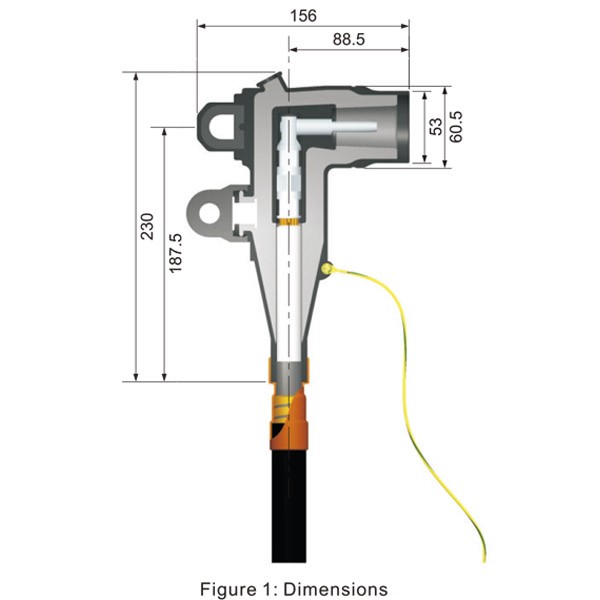

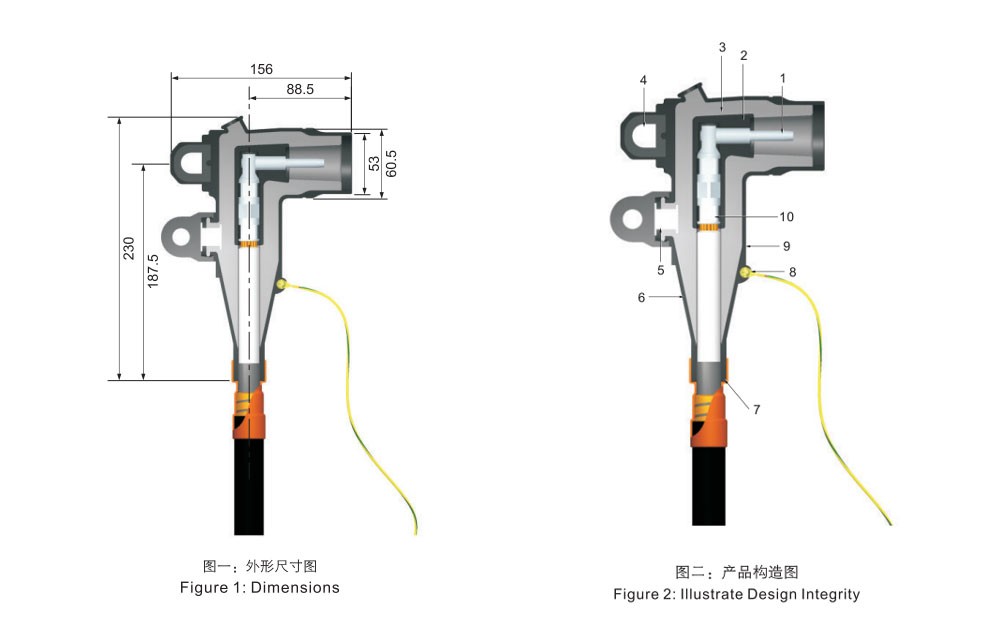

Məhsulun strukturu:

1. Keçirici çubuq: Qalayla örtülmüş mis sancağı keçirici kontakta vidalamaq üçün təqdim etdiyimiz altıbucaqlı açardan istifadə edin – quraşdırmaq asandır.
2. Yarımkeçirici əlavə: Bu, əsasən elektrik gərginliyinə nəzarət etmək üçün istifadə edilən qəliblənmiş EPDM keçirici rezin ekrandır.
3. İzolyasiya: Qəliblənmiş EPDM izolyasiya kauçuku öz zavodumuzda hazırlanır və qarışdırılır, beləliklə keyfiyyətə zəmanət verilir.
4. Çəkmə Gözü: Bu, girovu yerləşdirməyə kömək edən qapaqlı paslanmayan poladdan dartma gözüdür.
5. Kapasitiv Test Nöqtəsi: Bu nöqtə dövrə vəziyyətini yoxlamağa imkan verir. Su keçirməməsi üçün qəliblənmiş EPDM keçirən rezin qapaq da var.
6. Stress Relief: Xarici ekran və kabel adapteri kabel gərginliyini aradan qaldırmaq üçün nəzərdə tutulub.
7. Kabel adapteri: Açılış sıx uyğunlaşmaq üçün ölçülüdür (müdaxilə uyğunluğu), buna görə də su keçirməyən möhürü saxlaya bilər.
8. Torpaqlama Gözü: O, birbaşa xarici ekrana yığılıb, torpaqlama naqilini birləşdirmək üçün hazırlanmışdır.
9. Yarımkeçirici Qalxan: Kalıplanmış EPDM keçirici rezin kabel ekranı ilə birləşir. Bu, ekranı davamlı saxlayır və bütün montajın yer potensialında olmasını təmin edir.
10. Keçirici Kabel Lug: Bu, həm mis, həm də alüminium keçiricilərə uyğun olan ətalət qaynaqlı bimetal sıxılma birləşdiricisidir.

Tez-tez verilən suallar

Q1: 24kV 250A Loadbreak Dirsək Konnektorunun əsas funksiyası nədir?
A: Bu, tam izolyasiya və qövslə idarə olunan keçid performansını qoruyarkən enerjili orta gərginlikli dövrələrin təhlükəsiz qoşulmasına və ayrılmasına imkan verir.

S2: Bu bağlayıcı açıq havada və ya yeraltı sistemlərdə istifadə edilə bilərmi?
Cavab: Bəli, o, tam qorunur və sualtıdır, bu onu yeraltı kabel sistemləri, açıq hava yarımstansiyaları və sərt ekoloji şərait üçün uyğun edir.

Q3: Hansı kabellərlə uyğun gəlir?
A: 25-120 mm² arasında dəyişən mis və ya alüminium keçiriciləri olan XLPE və EPR kimi polimer izolyasiyalı kabelləri dəstəkləyir.

S4: Quraşdırma xüsusi alətlər və ya ciddi yerləşdirmə tələb edirmi?
Cavab: Heç bir xüsusi alət tələb olunmur və o, faza intervalı məhdudiyyəti olmadan şaquli, üfüqi və ya bucaqlı mövqelərdə çevik quraşdırma dəstəkləyir.
