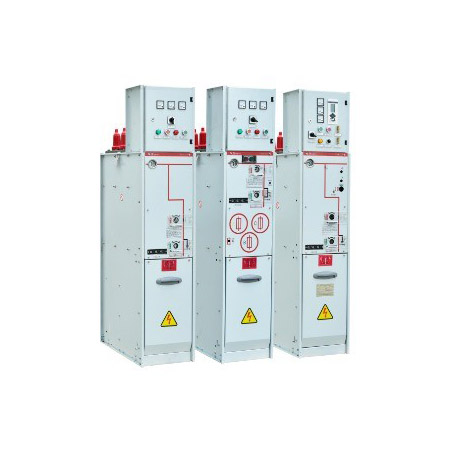

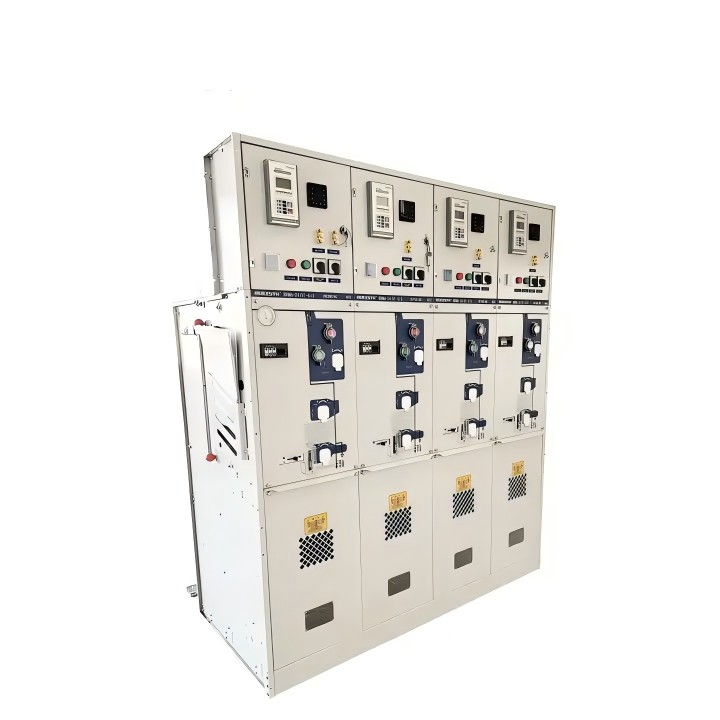

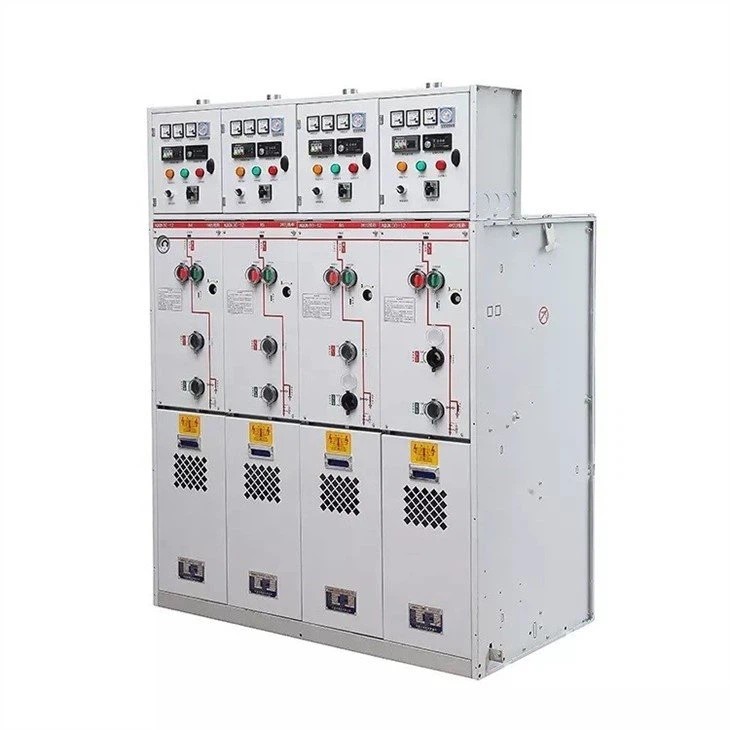

Keyfiyyətli 24kV Halqalı Əsas Blok SF6 Qaz İzolyasiyalı Kommutator axtarırsınız? Comewill fabriki çox yönlü, modul RMU həlli təklif edir. 24 kV-a qədər nominal gərginlik və 0,25‰-dən aşağı sızma dərəcələri ilə keçid qurğularımız vakuum/SF6 elektron açarları və 3 stansiyalı yük açarlarını birləşdirir.
Robot Lazer Qaynaq Texnologiyası: Mikroskopik çatlara meylli əl qaynağından fərqli olaraq, bizim SF6 "təhlükəsizlik yastıqları" (qaz çənləri) dəqiq robot texnikası ilə möhürlənir. Bu, standart tələbləri əhəmiyyətli dərəcədə üstələyərək ildə ≤0,25‰ sızma dərəcəsini təmin edir.
Uzun Elektrik Ömrü: Yük açarları: Tez-tez keçid əməliyyatları üçün ən yüksək dərəcəli E3 səviyyəsinə çatın.
Devre kesiciler: E2 səviyyəsinə çatın, tez-tez kontakt dəyişdirilmədən möhkəm qısaqapanma performansını təmin edin.
Ətraf mühitə davamlılıq: IP67 reytinqi ilə əsas yüksək gərginlikli komponentlər tamamilə tozdan və suya müvəqqəti batmadan qorunur, bu da 24kV Halqalı Əsas Blok SF6 Qaz İzolyasiyalı Kommutatoru rütubətli sahil əraziləri və ya tozlu sənaye müəssisələri üçün mükəmməl edir.
Əməliyyat Təhlükəsizliyi: Qaz təzyiqi ciddi şəkildə 1,4 bar səviyyəsində məhdudlaşdırılır və 3 stansiyalı yük açarının dizaynı tip test hesabatları ilə tam təsdiqlənmiş aydın "Qapalı-Açıq Yer" yerləşdirməsini təmin edir.
*SF6 izolyasiya halqasının əsas qurğusu
*Daxili orta gərginlikli paylayıcı qurğu
*Nominal gərginlik: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
*Döşəmə
*İllik sızma dərəcəsi ildə ≤0,25‰
*20 ℃ temperaturda SF6 qaz təzyiqi 0,4 bardır (nisbi təzyiq)
*Standart: IEC, ANSI, GB
| Nominal gərginlik | kV | 12 | 17,5 | 24 | 36 |
| Güc tezliyi gərginliyə davamlıdır | kV | 281) | 38 | 50 | 70 |
| İmpuls müqavimət gərginliyi | kV | 95 | 95 | 125 | 170 |
| Nominal normal cərəyan | A | 630 | 630 | 630 | 630 |
| Qırma qabiliyyəti: |
|
|
|
|
|
| - aktiv yük | A | 630 | 630 | 630 | 630 |
| - qapalı dövrə | A | 650 | 650 | 650 | 630 |
| – yükdənkənar kabelin doldurulması | A | 140 | 140 | 140 | 20 |
| - torpaq qüsuru | A | 205 | 160 | 160 | 60 |
| – torpaq xətası kabelinin doldurulması | A | 117 | 91 | 91 | 35 |
| Yaratma qabiliyyəti | kA | 62.5 | 52.5 | 52.5 | 50 |
| Qısa müddətli cərəyan 3 san. | kA | 25 | 21 | 21 | 20 |
| Mexanik əməliyyatların sayı | 1000 yaxın/açıq təlimat | ||||
| Torpaq açarı | |||||
| Nominal gərginlik | kV | 12 | 17,5 | 24 | 36 |
| Güc tezliyi gərginliyə davamlıdır | kV | 281) | 38 | 50 | 70 |
| İmpuls müqavimət gərginliyi | kV | 95 | 95 | 125 | 170 |
| Yaratma qabiliyyəti | kA | 62.5 | 50 | 50 | 50 |
| Qısa müddətli cərəyan 3 san. | kA | 25 | 21 | 21 | 20 |
| Mexanik əməliyyatların sayı | 1000 yaxın/açıq təlimat | ||||
42kV güc tezliyi müqavimət gərginliyi ilə mövcuddur
| Açar ayırıcı | |||||
| Nominal gərginlik | kV | 12 | 17,5 | 24 | 36 |
| Güc tezliyi gərginliyə davamlıdır | kV | 282) | 38 | 50 | 70 |
| İmpuls müqavimət gərginliyi | kV | 95 | 95 | 125 | 170 |
| Nominal normal cərəyan | A | 200 | 200 | 200 | 630 |
| Qırma qabiliyyəti: |
|
|
|
|
|
| - yüksüz transformator | A | 20 | 20 | 20 | 630 |
| Yaratma qabiliyyəti | kA | 1) | 1) | 1) | 50 |
| Mexanik əməliyyatların sayı | 1000 yaxın/açıq təlimat | ||||
| Torpaq açarı | |||||
| Nominal gərginlik | kV | 12 | 17,5 | 24 | 36 |
| Güc tezliyi gərginliyə davamlıdır | kV | 282) | 38 | 50 | 70 |
| İmpuls müqavimət gərginliyi | kV | 95 | 95 | 125 | 170 |
| Yaratma qabiliyyəti | kA | 12.5 | 12.5 | 12.5 | 50 |
| Qısa müddətli cərəyan 1 san. | kA | 5 | 5 | 5 | 20 |
| Mexanik əməliyyatların sayı | 1000 yaxın/açıq təlimat | ||||
1) Yüksək gərginlik qoruyucu keçidləri ilə məhdudlaşdırılıb
2) 42kV güc tezliyinə tab gətirmə gərginliyi ilə mövcuddur
| Açar ayırıcı | |||||
| Nominal gərginlik | kV | 12 | 17,5 | 24 | 36 |
| Güc tezliyi gərginliyə davamlıdır | kV | 281) | 38 | 50 | 70 |
| İmpuls müqavimət gərginliyi | kV | 95 | 95 | 125 | 170 |
| Nominal normal cərəyan | A | 200/6302) | |||
| Qırma qabiliyyəti: |
|
|
|
|
|
| – qısaqapanma cərəyanı | kA | 21 | 16 | 16 | 20 |
| Yaratma qabiliyyəti | kA | 52.5 | 40 | 40 | 50 |
| Qısa müddətli cərəyan 3 san. 3) | kA | 21 | 16 | 16 | 20 |
| Mexanik əməliyyatların sayı | 2000 bağlama/açma təlimatı | ||||
| Əməliyyat ardıcıllığı | O – 3 dəq – CO – 3 dəq – CO | ||||
| Aşağı axın üzrə torpaqlama açarı | |||||
| Nominal gərginlik | kV | 12 | 17,5 | 24 | 36 |
| Güc tezliyi gərginliyə davamlıdır | kV | 281) | 38 | 50 | 70 |
| İmpuls müqavimət gərginliyi | kV | 95 | 95 | 125 | 170 |
| Yaratma qabiliyyəti | kA | 52.5 | 40 | 40 | 50 |
| Qısa müddətli cərəyan 3 san. | kA | 21 | 16 | 16 | 20 |
| Mexanik əməliyyatların sayı | 1000 yaxın/açıq təlimat | ||||
1) 42kV güc tezlikli dayanıqlı gərginliklə mövcuddur
2) İstifadə olunan kolun növündən asılı olaraq
3) İnterfeysi A – 12,5kA/1s, B interfeysi – 16kA/1s
Q1: RMU seriyanız üçün maksimum nominal gərginlik nədir?
Cavab: Bizim qabaqcıl modelimiz 24 kV-luq blok olsa da, müxtəlif beynəlxalq şəbəkə tələblərinə cavab vermək üçün diapazonumuz 3,3 kV-dan 40,5 kV-a qədər əhatə edir.
2-ci sual: Vakuum və SF6 dövrə açarları arasında seçim edə bilərəmmi?
A: Bəli. "V" kabinetimizdə hər iki variantı təklif edirik. Vakuum açarlarına tez-tez az texniki xidmət göstərdikləri üçün üstünlük verilir, SF6 açarları isə xüsusi yük və ətraf mühit ehtiyaclarına görə mövcuddur.
3-cü sual: Qaz təzyiqinin təhlükəsiz qalmasını necə təmin edirsiniz?

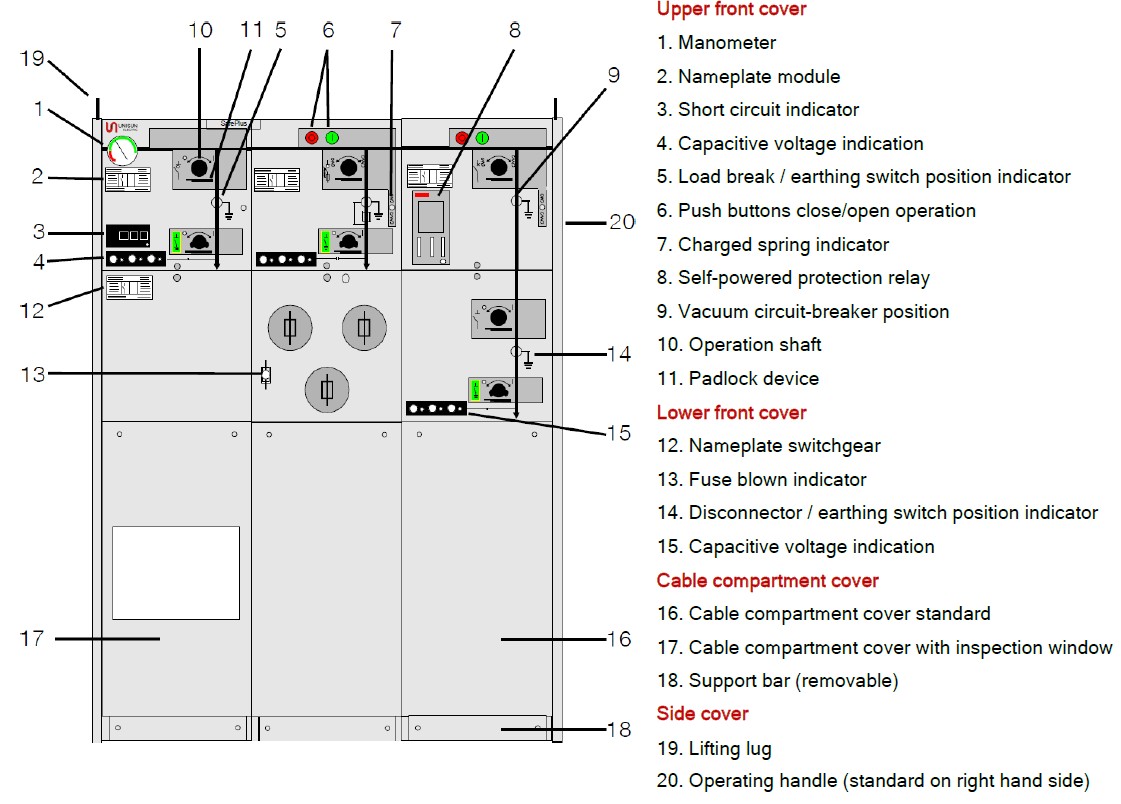

A: Biz 0,4 bar (20°C-də) nisbi təzyiqdən və maksimum 1,4 bar limitindən istifadə edirik. Hər bir bölmədə uzaqdan monitorinq və həyəcan siqnalları üçün köməkçi kontaktları olan bir manometr daxildir.
S4: Avadanlıq sərt xarici mühit üçün uyğundurmu?
A: Bəli. RMU qapalı dizayn olsa da, əsas SF6 tankı IP67 dərəcəsinə malikdir. Müvafiq açıq hava köşkündə (kompakt yarımstansiya) yerləşdirildikdə, yüksək rütubətli və ya yüksək çirkli ərazilərdə inkişaf edir.
