Vakuum açarı (VCB), müasir orta gərginlikli enerji paylanmasında kritik cihaz. Biz vakuumda qövsün sönməsinin fundamental fizikasını araşdırırıq, əsas komponentləri - vakuum kəsicidən tutmuş işləmə mexanizminə qədər - tədqiq edirik və SF₆ texnologiyası ilə ətraflı, praktiki müqayisə təqdim edirik. Məqalədə həmçinin sənaye mühəndisliyi prinsiplərinə əsaslanan əsas tətbiq sahələri, seçim meyarları və ən yaxşı texniki xidmət təcrübələri təsvir edilmişdir. Peşəkar kimiÇin əsaslı istehsalçı və təchizatçı, Gələcəkdünya miqyasında sənaye, kommersiya və kommunal layihələr üçün etibarlılıq, uzunömürlülük və ekoloji məsuliyyəti birləşdirən yüksək keyfiyyətli, fərdiləşdirilə bilən VCB həlləri təqdim edir.

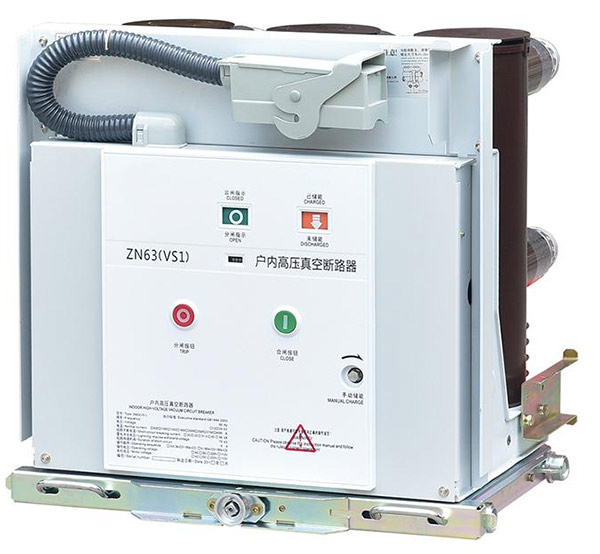

TheVakuum açarı (VCB)yarımstansiyalarda, sənaye müəssisələrində və ticarət obyektlərində əsas qoruyucu vasitə kimi xidmət edən etibarlı orta gərginlikli enerji paylanmasının təməl daşına çevrilmişdir. Neft, hava və ya SF₆ qazına əsaslanan köhnə texnologiyalardan fərqli olaraq, VCB nasazlıq zamanı kontaktların ayrılması zamanı yaranan qövsü söndürmək üçün yüksək vakuum mühitindən istifadə edir. Bu üsul kommutasiya sürəti, əməliyyat etibarlılığı və ətraf mühitin təhlükəsizliyi baxımından fərqli üstünlüklər təqdim edərək, onu 3 kV-dan 36 kV-a qədər tətbiqlər üçün üstünlük təşkil edir.
Müasir elektrik infrastrukturu təkcə gərginlik altında işləyən avadanlıq tələb etmir, həm də onilliklər ərzində xidmət zamanı minimal müdaxilə tələb edir. VCB-lər bu problemin öhdəsindən ömürlük möhürlənmiş kəsicilər və digər açar növləri ilə müqayisədə texniki xidmət intervallarını əhəmiyyətli dərəcədə azaldan möhkəm mexaniki konstruksiyalar vasitəsilə cavab verir.Gələcək, təcrübəli Çin istehsalçısı olaraq, tropik rütubətdən tutmuş sənaye tozlu mühitlərə qədər geniş çeşiddə iş şəraitində ardıcıl performans təmin etmək üçün hazırlanmış VCB-lərin istehsalında ixtisaslaşmışdır.
Bu məqalə VCB texnologiyasına dair orijinal texniki perspektiv təklif edir, onun işini tənzimləyən mühəndislik prinsiplərinə, uzunömürlülüyünü təmin edən kritik komponentlərə və mühəndislərin bu cihazları yeni və ya təkmilləşdirmə layihələri üçün seçərkən və dəqiqləşdirərkən nəzərə almalı olduqları praktik amillərə diqqət yetirir.
Hər bir VCB-nin əsasında fundamental fiziki prinsip dayanır: elektrik qövsünün yüksək vakuumda özünü saxlaya bilməməsi. Qırıcının kontaktları nasazlıq şəraitində parçalandıqda, cərəyan ionlaşmış metal buxarından keçən yolu saxlamağa çalışır. Bununla belə, kəsici 10⁻⁴ Pa-dan aşağı təzyiqə evakuasiya edildiyi üçün molekulların orta sərbəst yolu olduqca uzundur və ionlaşma üçün mövcud hissəciklər azdır.
Yaranan qövs demək olar ki, tamamilə təmas səthlərindən metal buxarının plazması şəklində mövcuddur. Alternativ cərəyan dövründə cərəyan təbii olaraq sıfırdan keçdikcə, bu buxar demək olar ki, dərhal soyuducu kontakt üzlərinə və ətrafdakı qövs qalxanlarına sıxlaşır. Bu sürətli kondensasiya kimi tanınırdielektrik bərpası— qövsün dayandırılmasının qarşısını alır, yarım dövr ərzində nasazlığı effektiv şəkildə aradan qaldırır. Bütün proses təmiz, səssizdir və minimal kontakt eroziyasına səbəb olur, VCB-nin yüksək elektrik dayanımına kömək edir, çox vaxt 5000 tam yük əməliyyatını keçir.
Vakuum kəsicisinin dizaynı keramika zərfinə zərər verə biləcək qaynar nöqtələrdən qaçaraq, qövsün konsentrasiyalı və diffuz qalmasını təmin edir. Eksenel və ya radial maqnit sahəsi kontaktları kimi xüsusi kontakt həndəsələrinin istifadəsi qövs hərəkətini daha da idarə edir və bərabər aşınmanı təmin edir və bununla da kəsicinin funksional ömrünü uzadır. Qövsün sönməsinin bu prinsipi VCB-ləri digər texnologiyaların daha tez pisləşdiyi motorun işə salınması və ya kondansatör sırasının dəyişdirilməsi kimi tez-tez keçid vəzifələri üçün müstəsna olaraq uyğun edir.
Orta gərginlikli tətbiqlər üçün vakuum və SF₆ texnologiyası arasında seçim ümumi mühəndislik qərarıdır. Hər ikisi yetkin texnologiyalardır, lakin onların xüsusiyyətləri layihə prioritetləri ilə fərqli şəkildə uyğunlaşır. Aşağıdakı cədvəl xarici təchizatçı məlumatlarına əsaslanmadan əməliyyat və ətraf mühit amillərinə əsaslanan orijinal, ətraflı müqayisə təqdim edir.
| Parametr | Vakuum açarı (VCB) | SF6 dövrə açarı |
|---|---|---|
| Kesinti Orta | Vakuum (dielektrik gücü ~10⁷ V/m) | SF₆ təzyiqdə qaz (adətən 5-7 bar) |
| Tipik Gərginlik Sinfi | 3 kV – 36 kV (ilkin orta gərginlik) | 3 kV – 800 kV+ (MV-dən EHV-ə qədər) |
| Ətraf Mühitə Təsir | Sıfır emissiya; istixana qazı təsiri yoxdur | Yüksək GWP (23,500x CO₂); ciddi rəftar və təkrar emal tələb edir |
| Eroziya və Həyatla əlaqə saxlayın | Aşağı eroziya; 30 tam nasazlığa və ya 5000+ keçid əməliyyatına qədər elektrik ömrü | Orta dərəcədə eroziya; qazın parçalanması məhsulları idarəetmə tələb edir |
| Baxım Rejimi | Minimal; kəsicilər ömürlük möhürlənir; yalnız mexanizmin yağlanması | Dövri qaz sıxlığının yoxlanılması; rütubət və əlavə məhsulun monitorinqi |
| Əməliyyat mexanizmi | Yay və ya maqnit ötürücü – aşağı enerji tələbatı | Yay, hidravlik və ya pnevmatik - çox vaxt daha yüksək enerji |
| Tipik Güclər | Tez-tez keçid, aşağı texniki xidmət, ekoloji cəhətdən təmiz | Yüksək gərginlikli, yığcam qurğular, yüksək nasazlıq cərəyanı qabiliyyəti üçün əladır |
Bu müqayisə göstərir ki, VCB ekoloji məsuliyyət, tez-tez əməliyyat və aşağı həyat dövrü xərclərinin kritik olduğu tətbiqlərdə xüsusilə güclüdür. Orta gərginlikli şəbəkələr üçün davamlı, yüksək performanslı həll axtaran kommunal xidmətlər və sənaye istifadəçiləri üçün VCB-lər cəlbedici texnologiya seçimi təqdim edir.Gələcəkhəm qapalı, həm də açıq havada istifadə üçün 12kV-dan 40.5kV-a qədər bir sıra məhsullar təklif edərək, bu xas üstünlüklərdən istifadə edən VCB-lər istehsal edir.
VCB, hər biri etibarlı əməliyyatın təmin edilməsində mühüm rol oynayan dəqiqliklə hazırlanmış komponentlərin yığılmasıdır. Ən vacib iki hissə vakuum kəsici və işləmə mexanizmidir.
Vakuum kəsicisi sabit və hərəkət edən kontaktları ehtiva edən hermetik şəkildə bağlanmış keramika silindridir. Keramika materialı (çox vaxt alüminium oksidi) əla dielektrik izolyasiya və mexaniki möhkəmlik təmin edir. İçəridə metal körük hərəkət edən kontaktı xarici əməliyyat çubuğuna bağlayır, vakuum möhürünü qoruyaraq eksenel hərəkətə imkan verir. Mürəkkəb qoruyucu sistem metal buxarını kondensasiya etmək və onun keramika daxili səthinə çökməsinin qarşısını almaq üçün kontaktları əhatə edir və cihazın ömrü boyu izolyasiya bütövlüyünü qoruyur. Kontakt materialı, adətən mis-xrom ərintisi, qaynaq müqavimətinə və induktiv yükün dəyişdirilməsi üçün vacib olan aşağı kəsmə cərəyanını saxlamaq qabiliyyətinə görə seçilir.
Əməliyyat mexanizmi kontaktları dəqiq, sürətli şəkildə açmaq və bağlamaq üçün hərəkətverici qüvvəni təmin edir. Yayla idarə olunan mexanizmlər VCB-lərdə etibarlılığı və açma zamanı xarici enerji mənbələrindən müstəqilliyinə görə ən çox yayılmışdır. Enerji bağlanan yayda saxlanılır (əllə və ya motorlu doldurma sistemi vasitəsilə) və səfər siqnalı alındıqda buraxılır. Bu yığılmış enerji dizaynı açarın idarəetmə gərginliyindən asılı olmayaraq ardıcıl sürət və güclə açılmasını təmin edir. Digər seçimlərə daha az hərəkət edən hissələrlə daha sadə mexaniki dizayn təklif edən daimi maqnitlərdən və bağlama üçün rulondan istifadə edən maqnit ötürücülər daxildir. Comewill-in VCB-ləri minimal tənzimləmə ilə minlərlə əməliyyat üçün nəzərdə tutulmuş CT seriyası kimi möhkəm mexanizmlərlə təchiz edilmişdir.
VCB-lər quraşdırma mühitinə və xüsusi əməliyyat tələblərinə görə təsnif edilir. İki əsas növ bunlardır:
Əsas tətbiq sahələrinə aşağıdakılar daxildir:
Geniş portfeli ilə,Gələcəkhəm daxili, həm də açıq hava proqramları üçün VCB-ləri təmin edir, xüsusi müştəri tələblərinə və layihə standartlarına cavab vermək üçün fərdiləşdirmə təklif edir.
Müəyyən bir layihə üçün düzgün VCB-nin seçilməsi həm sistem parametrlərinin, həm də əməliyyat şəraitinin hərtərəfli qiymətləndirilməsini tələb edir. Aşağıdakı meyarlar düzgün satınalma qərarının əsasını təşkil edir:
Mühəndislər və satınalma qrupları bu meyarları diqqətlə qiymətləndirərək, nəinki ani texniki tələblərə cavab verən, həm də uzunmüddətli etibarlılıq və qənaətcillik təmin edən VCB təyin edə bilərlər.Gələcəkəsas beynəlxalq standartlara uyğun məhsullar təklif edərək, müştərilərə bu seçimləri seçməkdə kömək etmək üçün ətraflı texniki dəstək təqdim edir.
Əsas üstünlük, dielektriklərin sürətli bərpasını təmin edərək, vakuumda cərəyan sıfırdan dərhal sonra qövsü söndürmək qabiliyyətidir. Bu, çox qısa qövs vaxtları, azaldılmış kontakt eroziyası və minimum texniki xidmətlə nəticələnir, bu da onu orta gərginlikli sistemlər üçün yüksək etibarlı edir.
VCB-lər əsasən təxminən 3 kV-dan 36 kV-a qədər diapazonu əhatə edən orta gərginlikli tətbiqlər üçün nəzərdə tutulmuşdur. Bu, onları paylayıcı şəbəkələr və sənaye enerji sistemləri üçün standart seçim edir.
VCB-lərin əhəmiyyətli ekoloji üstünlüyü var, çünki onlar istixana qazı effekti olmayan fasilə mühiti kimi vakuumdan istifadə edirlər. Bunun əksinə olaraq, SF₆ qazı çox yüksək Qlobal İstiləşmə Potensialına (GWP) malikdir və diqqətli rəftar və istifadə müddəti bitmiş təkrar emal prosedurlarını tələb edir.
Ən vacib iki komponent vakuum kəsici (möhürlənmiş kontaktlar) və işləmə mexanizmidir. Kesicinin kontakt materialı və ekranlaması elektrik ömrünü müəyyən edir, mexanizmin dizaynı və materialın keyfiyyəti isə mexaniki dayanıqlığı diktə edir.
Bəli, VCB-lər motorun işə salınması, kondansatör bankının dəyişdirilməsi və qövs sobasına nəzarət kimi tez-tez keçid vəzifələri üçün olduqca uyğundur. Onların möhkəm dizaynı və aşağı təmas eroziyası çox sayda təhlükəsiz əməliyyatlara imkan verir.
VCB-lər çox minimal texniki xidmət tələb edir. Əsas vəzifələrə düzgün yağlama üçün əməliyyat mexanizminin dövri yoxlanılması, mexaniki göstəricilərin yoxlanılması və kəsicinin hər hansı bir zədə əlamətləri üçün vizual yoxlanması daxildir. Kesicilərin özləri ömürlük möhürlənir və normal xidmət şəraitində qazın doldurulması və ya kontaktın dəyişdirilməsi tələb olunmur.
