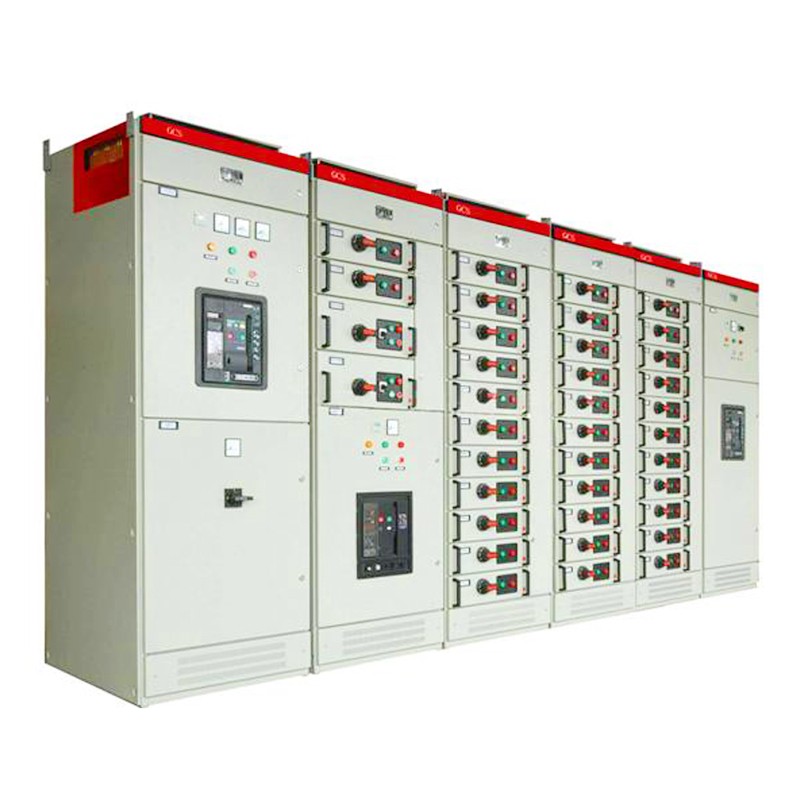

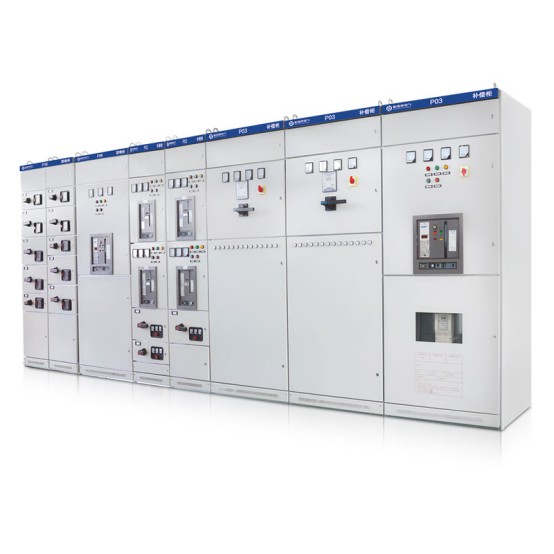

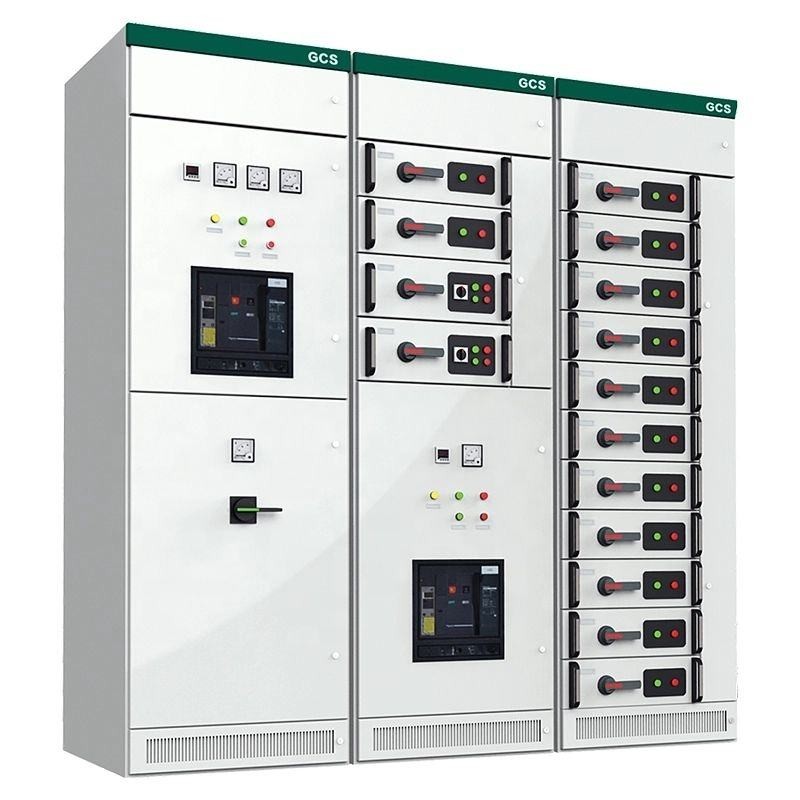

Comewill yüksək keyfiyyətli GCS aşağı gərginlikli çıxarıla bilən keçid qurğuları yüksək istehsal və qırılma imkanlarına, yaxşı dinamik və istilik sabitliyinə, qabaqcıl və ağlabatan quruluşa, çevik elektrik sxeminə, yüksək qorunma səviyyəsinə, təhlükəsizlik və etibarlılığa, texniki xidmətin asanlığına və əla texniki göstəricilərə malikdir.
1. GCS aşağı gərginlikli çıxarıla bilən keçid qurğusunun şkaf çərçivəsi ikiqat qatlama texnologiyasını qəbul edir və alüminium-sinklə örtülmüş polad lövhələrdən hazırlanır. 25 mm-lik modul deşiklərlə (K-profil) dizayn edilmiş çərçivə sadə quruluşa və müstəsna davamlılığa malikdir. Dəqiq eninə və uzununa bolt birləşmələri ilə yığılmış bütün çərçivə bütün xidmət müddəti ərzində heç bir texniki xidmət tələb etmir.
2. Şkaf qabığı gücləndirilmiş qorunma üçün elektrokaplama və toz boyadan keçir. Üfüqi şin bölməsinin üst qapağı çıxarıla biləndir, bu da şinlərin yerində quraşdırılmasını asanlaşdırır və əməliyyat mürəkkəbliyini azaldır.
3. Şkaf daxilində funksional zonalar, əsasən funksional bölmələr və kabel bölmələrindən ibarət aydın şəkildə bölünür. Hər bir bölmə ayrı-ayrı funksiyaları ilə müstəqil şəkildə fəaliyyət göstərir və müxtəlif komponentlər arasında qarşılıqlı müdaxiləni təmin etmir.
4.Üfüqi şin şkafın aşağı hissəsində üfüqi şəkildə quraşdırılıb və qısaqapanma cərəyanlarının yaratdığı elektrik gərginliyinə tab gətirmək qabiliyyətini əhəmiyyətli dərəcədə yaxşılaşdırır.
5. Çekmece tipli quruluşa malik olan şkaf hər birinin nominal cərəyanı 400A və ya daha aşağı olan 36 dövrəni yerləşdirə bilər. Çekmece sxemləri şkafın qoruma reytinqini pozmadan üç mövqeyə çevrilməni dəstəkləyir.
6.Hər bir funksional bölmə çevik konfiqurasiya variantları təklif edərək maksimum 11 tam ölçülü və ya 22 yarımölçülü (1/2) çekmece yerləşdirə bilər.
7. Çekmeceler beş əməliyyat mövqeyi ilə təchiz edilmişdir: Açıq, Qapalı, Test, Çıxarılan və Təcrid olunmuş. Müvafiq audio, vizual və mətn göstəriciləri intuitiv əməliyyat üçün aydın status siqnalları təmin edir.

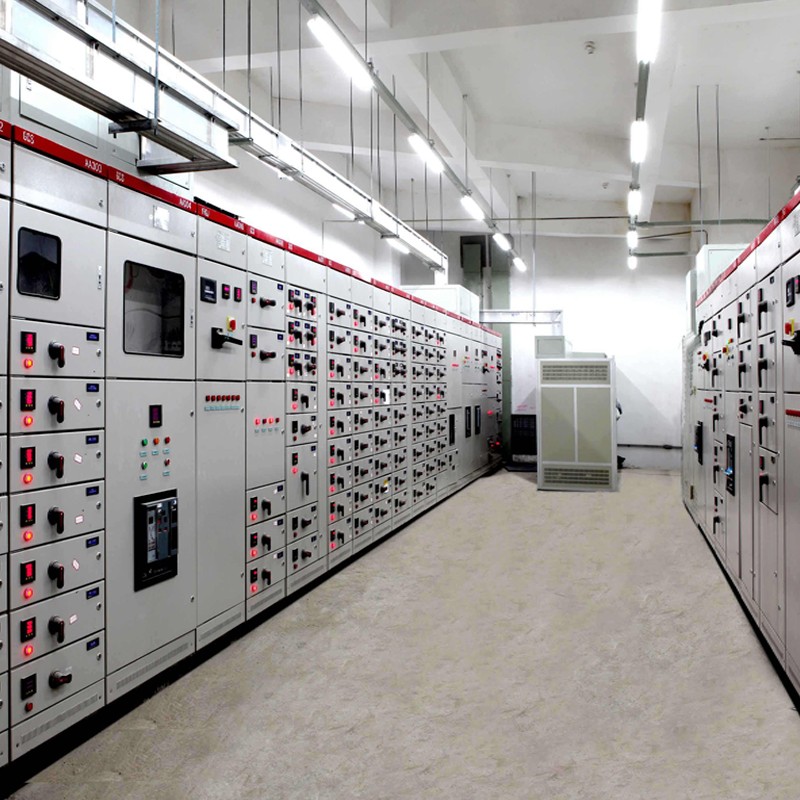

Welcome (Wenzhou) Electric Co., Ltd. tərəfindən müstəqil olaraq hazırlanmış və təchiz edilmiş GCS Aşağı Gərginlikli Çıxarılan Kommutator qurğusu aşağı gərginlikli enerji paylama sistemləri üçün hazırlanmış yüksək keyfiyyətli avadanlıq dəstidir - mühəndislik satınalmaları, layihə uyğunluğu və toplu avadanlıqların satın alınması üçün ideal seçimdir. Elmi modul strukturu etibarlı elektrik göstəriciləri ilə birləşdirən bu keçid qurğusu elektrik stansiyaları, sənaye emalatxanaları, hündürmərtəbəli binalar və iri miqyaslı ticarət kompleksləri kimi əsas ssenarilərdə geniş şəkildə alınır və tətbiq edilir, enerji paylanmasına nəzarət və dəqiq enerji bölgüsü üçün əsas cihaz kimi xidmət edir.
Onun əsas satınalma üstünlüyü qabaqcıl "çıxarılan" dizayndadır: hər bir funksional blok (elektron açarlar, kontaktorlar və s. daxil olmaqla) sistemin ümumi işini pozmadan asanlıqla çıxarıla və ya daxil edilə bilər. Bu, satınalmadan sonrakı texniki xidmət və təmir proseslərini əhəmiyyətli dərəcədə asanlaşdırır, avadanlıqların dayanma müddətini minimuma endirir və satınalma tərəfləri üçün ümumi istismar və texniki xidmət xərclərini effektiv şəkildə azaldır.
İstehsal zamanı, Welcome (Wenzhou) Electric Co., Ltd yüksək dərəcəli izolyasiya materialları və dəqiq istehsal üsullarını qəbul edərək ciddi keyfiyyətə nəzarət standartlarına riayət edir. Kommutasiya qurğusu mürəkkəb elektrik şəbəkəsi mühitlərinə stabil uyğunlaşmaq və paylayıcı sistemin təhlükəsiz və fasiləsiz işləməsini təmin etmək üçün təchizat layihələrinin yüksək etibarlılıq tələblərinə tam cavab verən çoxsaylı kompleks təhlükəsizlik mühafizə mexanizmləri (qısaqapanmadan qorunma, həddindən artıq yüklənmədən qorunma və s.) ilə təchiz edilmişdir. Bundan əlavə, onun çevik modul dizaynı tələb üzrə genişlənməni dəstəkləyir və bu, müxtəlif imkanlar və nəzarət rejimləri üçün müxtəlif layihələrin fərdiləşdirilmiş satınalma ehtiyaclarını dəqiq şəkildə qarşılaya bilər, satınalmanın uyğunlaşma qabiliyyətini və iqtisadi səmərəliliyini artırır. Effektiv, səmərəli və təhlükəsiz aşağı gərginlikli enerji paylama avadanlığı olaraq, müasir aşağı gərginlikli enerji paylama sahəsində etibarlı satınalma variantına çevrilmişdir.
Bu GCS aşağı gərginlikli çıxarıla bilən keçid qurğusu IEC60439-1, GB7251.1 "Aşağı gərginlikli tam keçid qurğusu və idarəetmə avadanlığı" və GB/T 24274 "Aşağı gərginlikli çəkilə bilən tam keçid qurğusu və nəzarət avadanlığı" kimi beynəlxalq və milli müvafiq standartlara tam uyğundur, satınalma layihələrinin standartlaşdırma və keyfiyyət təminatı kimi keyfiyyət qərarlarına cavab verməsini təmin edir.
Ətraf mühitin temperaturu: Ətraf havanın temperaturu +40 ℃-dən çox və ya -5 ℃-dən aşağı olmamalıdır və 24 saatlıq orta temperatur +35 ℃-dən çox olmamalıdır. Yuxarıda göstərilən temperatur diapazonundan kənarda istifadəni əhatə edən satınalma layihələri üçün GCS aşağı gərginlikli çıxarıla bilən keçid qurğusu əməliyyat təhlükəsizliyini və performans sabitliyini təmin etmək üçün azaldılmış gücdə işlədilməlidir.
Nisbi Rütubət: Maksimum ətraf temperaturu +40℃-ə çatdıqda, nisbi rütubət 50%-dən çox olmamalıdır. Aşağı temperaturlarda daha yüksək rütubətə icazə verilir (məsələn, +20 ° C-də 90% nisbi rütubət). Satınalma və sonrakı quraşdırma zamanı avadanlığın nasazlığının qarşısını almaq üçün ani temperatur dəyişiklikləri nəticəsində yarana biləcək kondensasiya risklərinə kifayət qədər diqqət yetirilməlidir.
Hündürlük: Standart quraşdırma sahəsinin hündürlüyü dəniz səviyyəsindən 2000 m-dən çox olmamalıdır. 2000 m-dən yuxarı ərazilərdə satınalma layihələri üçün avadanlıq müvafiq olaraq istifadə üçün deaktiv edilməlidir və müvafiq tələblər satınalma müqaviləsində aydın şəkildə göstərilməlidir.
Quraşdırma sahəsinin şərtləri: Kommutasiya qurğusu yanğın təhlükəsi, partlayış riski, ağır toz, kimyəvi korroziya və güclü vibrasiya və ya təsirdən azad yerlərdə quraşdırılmalıdır. Satınalma tərəfləri avadanlığın xidmət müddətini və etibarlılığını təmin etmək üçün təhvil verilməzdən əvvəl sahədəki mühitin yuxarıda göstərilən tələblərə cavab verdiyini təsdiq etməlidir.
Xüsusi Ətraf Mühit Danışıqları: Əgər satınalma layihəsinin faktiki istifadə mühiti yuxarıda qeyd olunan tələblərə cavab vermirsə, satın alan tərəf layihənin əməliyyat ehtiyaclarına uyğunluğunu təmin etmək üçün xüsusi həllər (məsələn, xüsusi material təkmilləşdirmələri və ya struktur təkmilləşdirmələri) formalaşdırmaq üçün Welcome (Wenzhou) Electric Co., Ltd. ilə dərhal əlaqə saxlamalı və danışıqlar aparmalıdır.
| Seriya nömrəsi | Layihə | Parametr | |
| 1 | Nominal izolyasiya gərginliyi | 660V（1000V）/AC | |
| 2 | Nominal işləmə gərginliyi | 380V（660V）/AC | |
| 3 | Həddindən artıq gərginlik səviyyəsi | IV | |
| 4 | Çirklənmə dərəcəsi | 3 | |
| 5 | Nominal tezlik | 50（60）Hz | |
| 6 | Nominal impulsa davamlı gərginlik | 8kV | |
| 7 | Əsas avtobus | Nominal cərəyan | 4000A qədər |
| Qiymətləndirilmiş qısamüddətli cərəyan | 80 kA-a qədər | ||
| Nominal pik cərəyana tab gətirir | 176 kA-a qədər | ||
| 8 | Şaquli avtobus | Nominal cərəyan | 1000A qədər |
| Qiymətləndirilmiş qısamüddətli cərəyan | 50 kA-a qədər | ||
| Nominal pik cərəyana tab gətirir | 105 kA-a qədər | ||
| 9 | Qoruma səviyyəsi | IP30-dan IP54-ə qədər | |
| 10 | Avadanlığın hündürlüyü | 2200 mm | |
| 11 | Cihazın eni | 400，600，800，1000，1200mm | |
| 12 | Avadanlıq Dərinliyi | 600，800，1000，1200mm | |
Qeyd: Arxa məftil həlli üçün şkafın dərinliyi 1000 mm tövsiyə olunur.

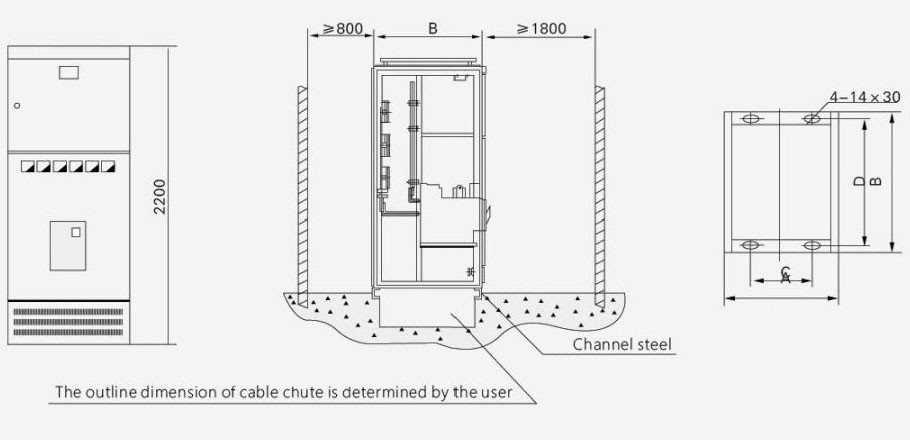

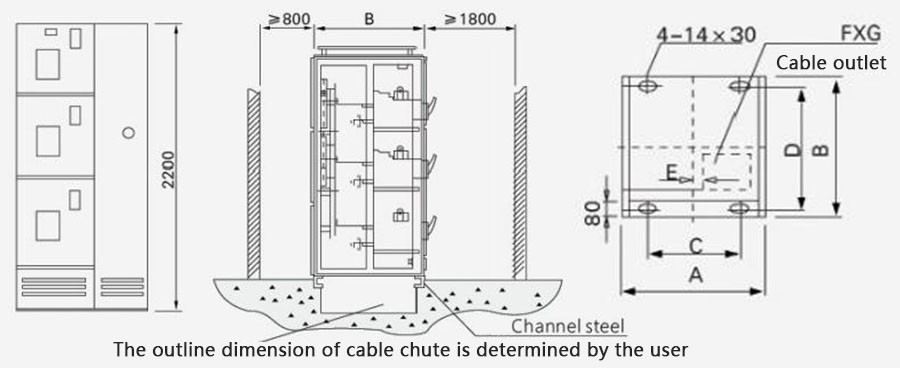

| Universal kabinet kodu | A | B | C | D | Qeyd |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | Qarşılıqlı şkaf |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | Qəbul kabineti |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | Qəbul kabineti |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | Qəbul kabineti |

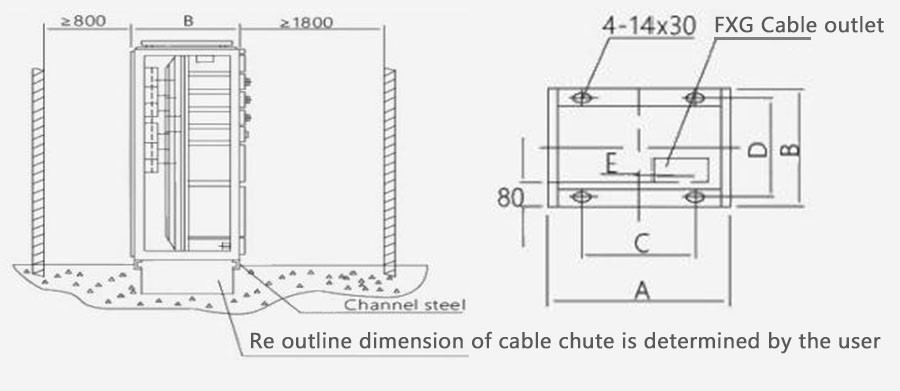

| Universal kabinet kodu | A | B | C | D | E | FxG |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 1000 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 800 | 200×400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 1000 | 400×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 800 | 200×400 |
| Universal kabinet kodu | A | B | C | D | E | FxG |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |
