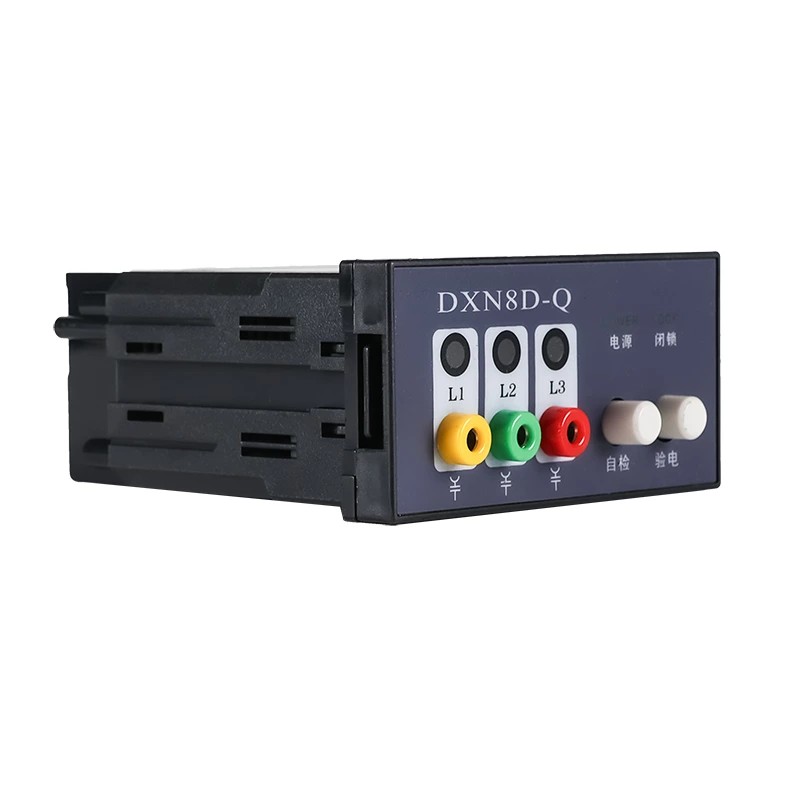

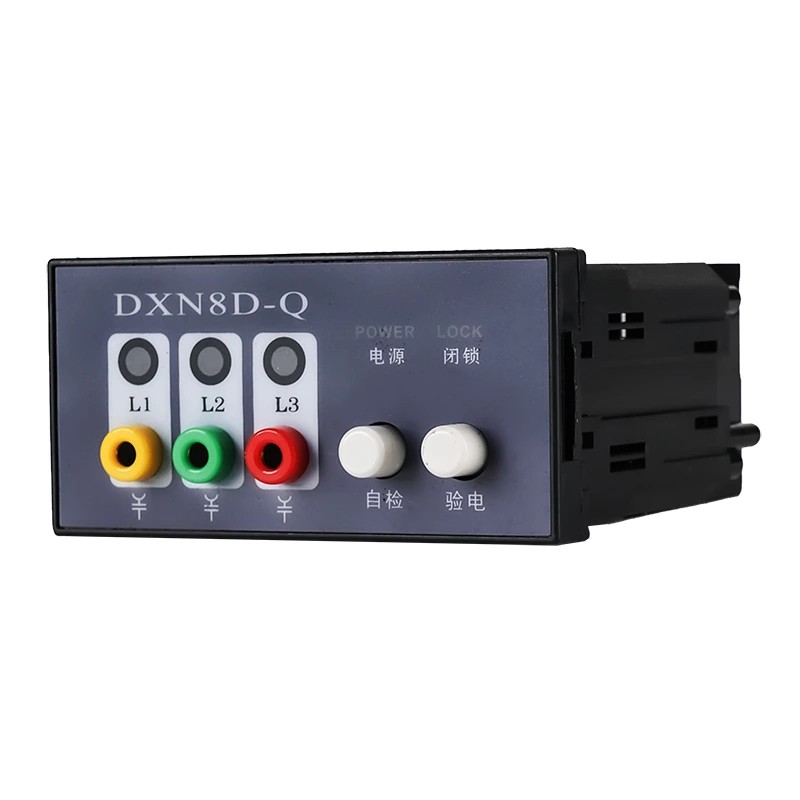

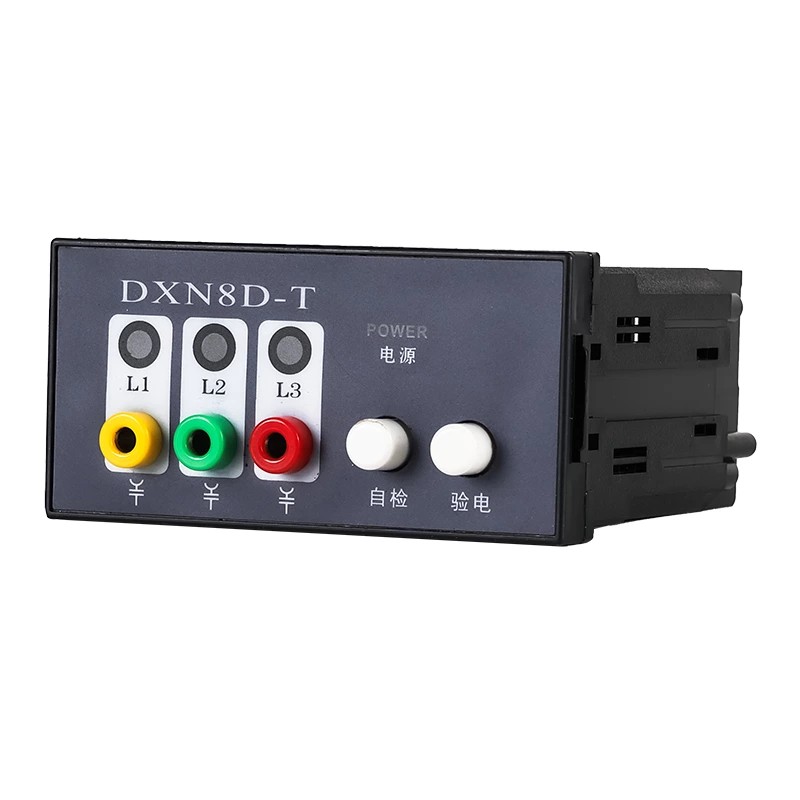

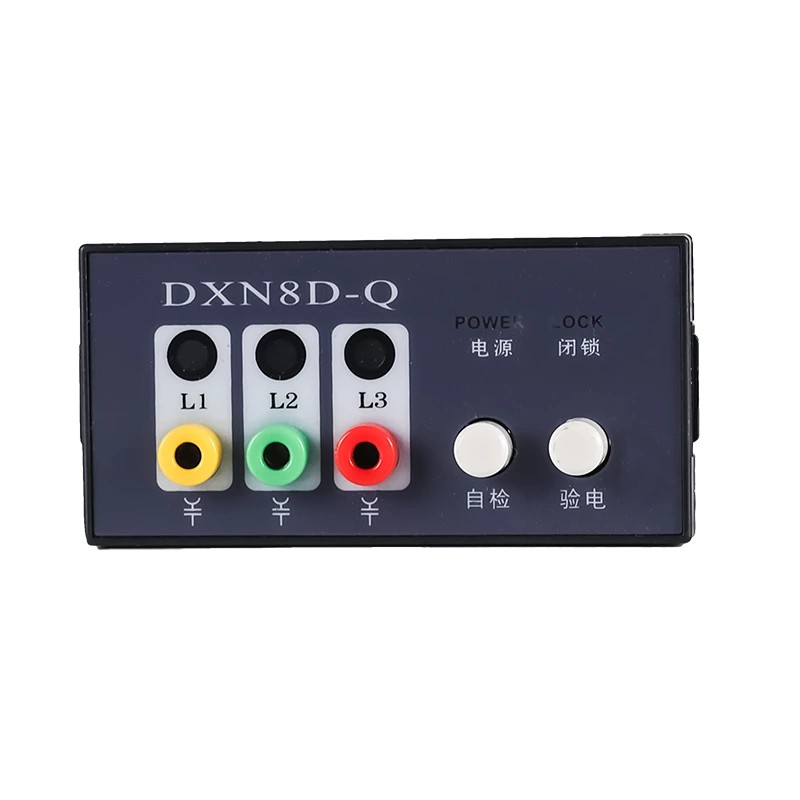

Daxili Yüksək Gərginlikli Canlı Ekran Cihazı DXN8-Q/T Tipi

Təsdiqlənmiş sahə tətbiqləri və mühəndislik təsdiqi ilə dəstəklənən Comewill fabrikinin Daxili Yüksək gərginlikli Canlı Ekran Cihazı DXN8-Q/T Tipi yüksək gərginlikli mühitlər üçün praktiki təhlükəsizlik təkmilləşdirməsini təklif edir. Cihaz avtomatik kilidləmə vasitəsilə təhlükəli əməliyyatların qarşısını almaqla yanaşı, enerjiləşmə vəziyyətinin ani vizual təsdiqinə imkan verir.

Daxili Yüksək Gərginlikli Canlı Ekran Cihazı DXN8-Q/T Tipi nədir?

Daxili Yüksək Gərginlikli Canlı Ekran Cihazı DXN8-Q/T Tipi enerjiləşdirmə göstəricisi və mexaniki kilidləmə mühafizəsini birləşdirən iki funksiyalı təhlükəsizlik cihazıdır. 6–40 kV-luq qapalı keçid sistemləri üçün nəzərdə tutulmuşdur, o, gərginliyin mövcudluğunu aşkar etmək və dərhal vizual xəbərdarlığı təmin etmək üçün təmassız elektrik sahəsinin sensoru texnologiyasından istifadə edir, eyni zamanda enerjili avadanlıqlara icazəsiz və ya təhlükəli girişin qarşısını alır.

Əsas xüsusiyyətlər:

1. İkili Təhlükəsizlik Mühafizəsi Mexanizmi

Parlaq LED yanıb-sönən canlı yüksək gərginlik vəziyyətini açıq şəkildə göstərir

Avtomatik kilidləmə, enerji verildikdə keçid qapılarının açılmasının qarşısını alır

Gərginlik aradan qaldırıldıqda dərhal buraxılır

Yanlış işləmə və elektrik şoku risklərini aradan qaldırır

2. Kontaktsız Aşkarlama Texnologiyası

Elektrik sahəsinin birləşmə prinsipi təhlükəsiz hissetməni təmin edir

Canlı hissələrlə birbaşa əlaqə yoxdur

Təhlükəsizliyi artırır və cihazın ömrünü uzadır

3. Davamlı Sənaye Dizaynı

Alov gecikdirən ABS korpusu

Toza, rütubətə və temperaturun dəyişməsinə davamlıdır

Baxım olmadan 8-10 il uzun xidmət müddəti

4. Sürətli və Standartlaşdırılmış Quraşdırma

Əvvəlcədən qazılmış montaj delikləri

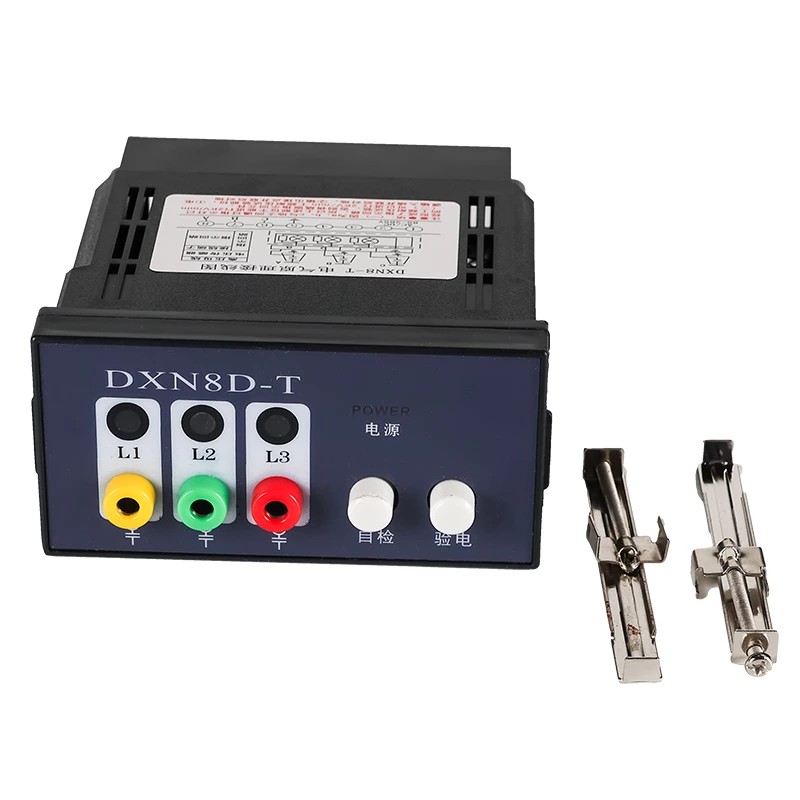

Tam aksesuar dəsti daxildir

Xüsusi alətlər və ya mürəkkəb quraşdırma tələb olunmur

Quraşdırma dəqiqələr ərzində tamamlandı

5. Arızanın Göstərilməsi İmkanı

Bir fazalı torpaqlama nasazlıqlarını müəyyən edir

Arızanın faza göstəricisi avtomatik olaraq sönür

Problemlərin aradan qaldırılmasını sürətləndirir və dayanma müddətini azaldır

Əməliyyat prinsipi

Elektrik Sahəsinin Alınması → Siqnalın çevrilməsi → LED Xəbərdarlığı → Kilidləmə → Arızanın Göstərilməsi

Comewill Daxili Yüksək Gərginlikli Canlı Ekran Cihazı (Model DXN8-Q/T) real vaxt rejimində 6-40 kV-luq avadanlığın canlı vəziyyətini təhlükəsiz və davamlı şəkildə izləmək üçün elektrik sahəsinin birləşməsindən və təmassız hissetmə texnologiyalarından istifadə edir. Cihaz, müvafiq olaraq A, B və C faza şinlərinə uyğun olaraq üç müstəqil daxili sensordan ibarətdir; bu sensorlar yüksək gərginlikli elektrik sahəsini aşkar edərək siqnallar yaradır və onları displey moduluna ötürür.

Avadanlıq aktiv olduqda, LED göstəriciləri yanıb-sönür və mexaniki kilidləmə mexanizmi eyni vaxtda və avtomatik olaraq keçid kabinetinin qapısını kilidləyir. Gərginlik aradan qaldırıldıqda, göstəricilər sönür və kilidləmə mexanizmi avtomatik olaraq sönür - beləliklə, canlı status göstəricisi və bloklamaya əsaslanan səhv işləməyə qarşı qorunmanın intuitiv birləşməsinə nail olur. Bir fazalı torpaq nasazlığı halında, nasazlıq fazasının göstəricisi sönür, qalan iki faza üçün göstəricilər yanıb-sönməyə davam edir və bu, nasazlığın yerində sürətli lokalizasiyasını asanlaşdırır.

Tətbiqlər

DXN8/QT Tipi daxili yüksək gərginlikli paylama sistemlərində geniş istifadə olunur, o cümlədən:

Orta gərginlikli keçid qurğusu (6-40kV)

Daxil olan avtobus sistemləri

Elektrik açarları və idarəetmə şkafları

Transformator qurğuları

Yüksək gərginlikli qovşaq qutuları və reaktorlar

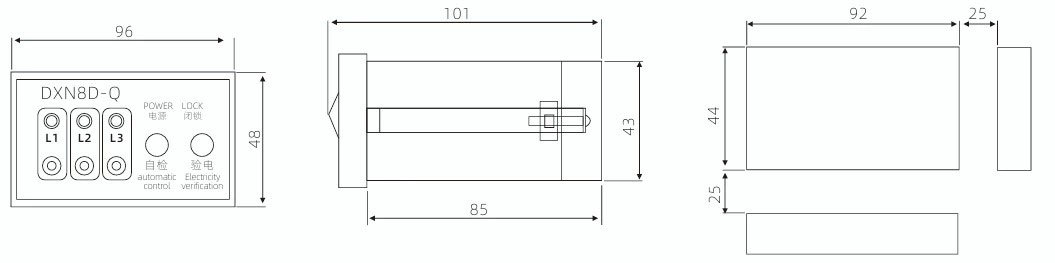

Forma və açılış ölçüsü

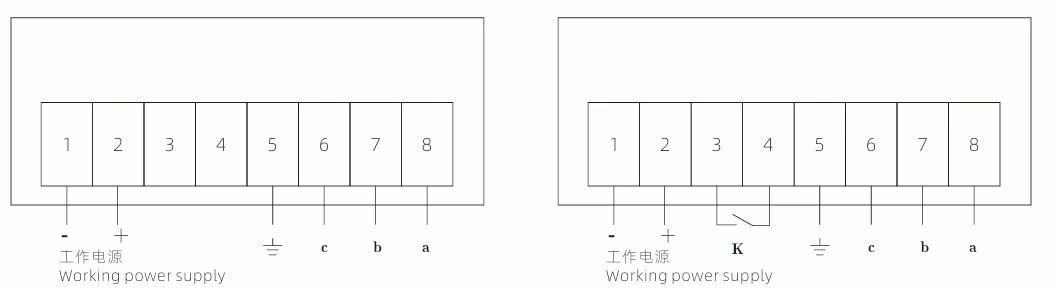

Arxa görünüş naqil diaqramı
