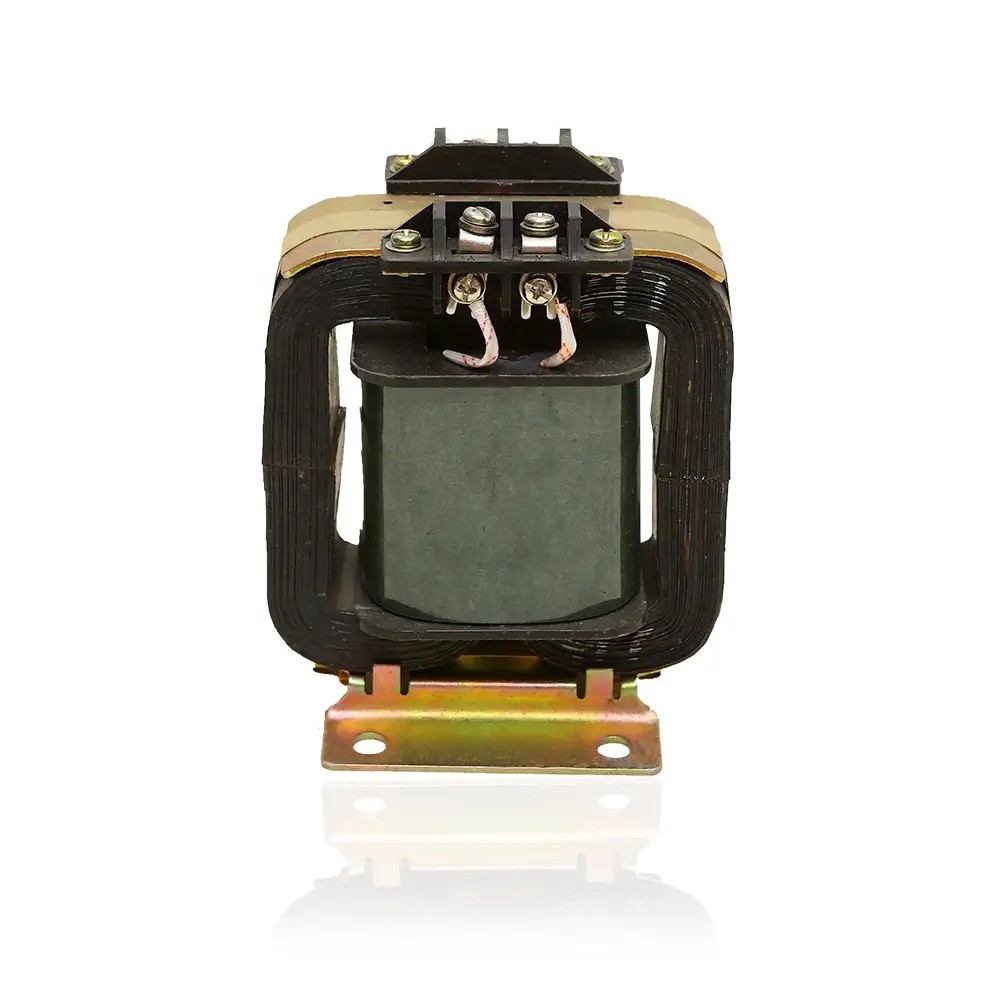

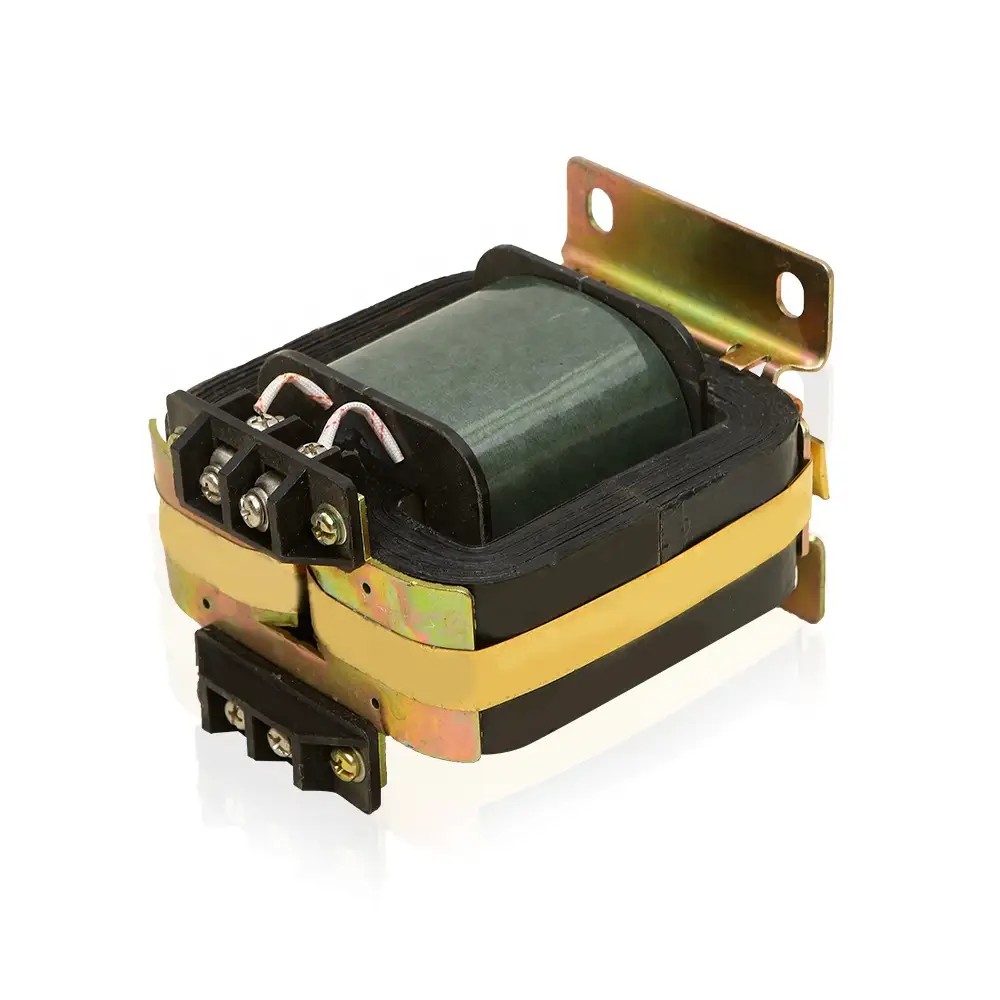

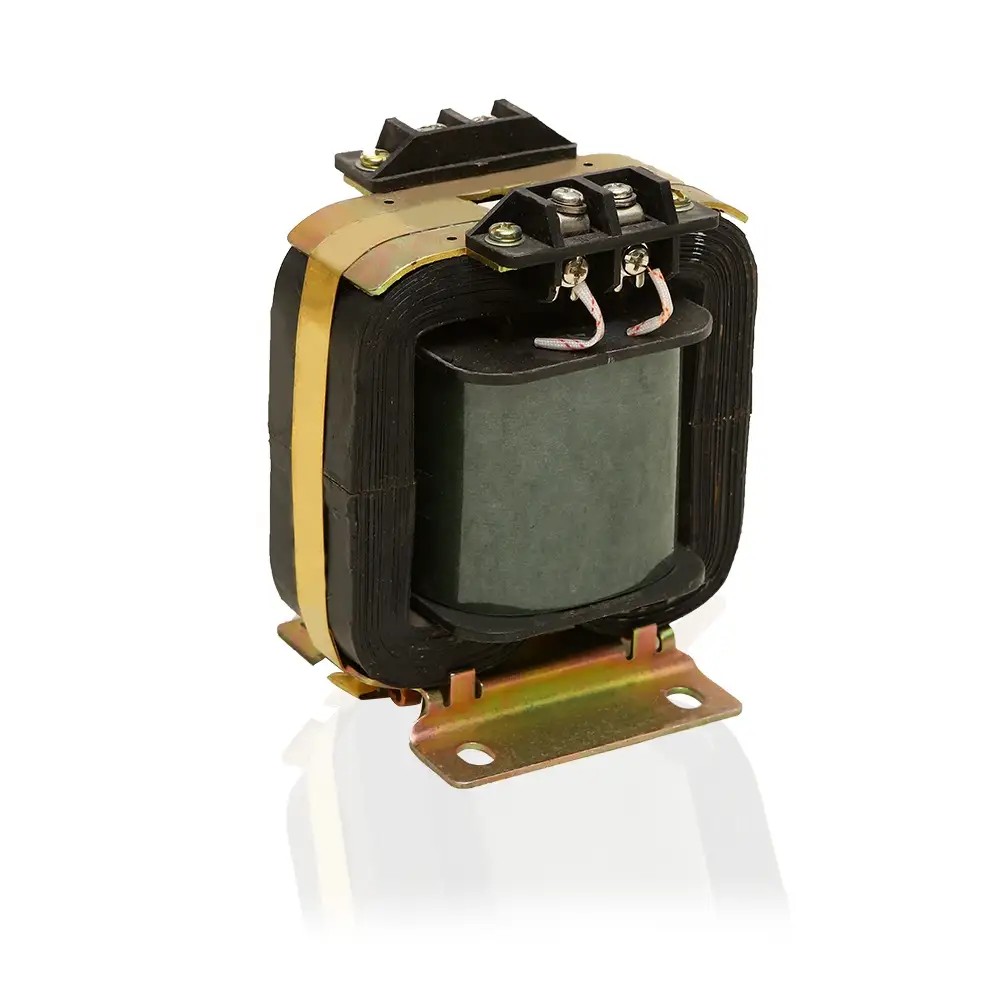

Peşəkar Çin İstehsalçısı olaraq Comewill dəqiq gərginliyin ölçülməsi, enerjinin ölçülməsi və rele qorunması üçün hazırlanmış JJDG4-0.5 Gərginlik Transformatorunu təklif edir. Möhkəm termoset fenol çərçivəsi və yüksək keyfiyyətli silikon polad nüvələri ilə qurulmuş, GB1207 və IEC60044-2 standartlarına uyğundur.
Möhkəm konstruksiya: yüksək keyfiyyətli soyuq haddelenmiş silisium polad nüvələri ilə birləşdirilmiş sərt termoset fenol plastik çərçivə. Bu möhkəm quruluş, satınalma ehtiyaclarımız üçün üç vacib funksiyanı təmin edir: gərginliyin yerində ölçülməsi, etibarlı enerjinin ölçülməsi və davamlı rele qorunması – bunların hamısı enerji sistemi infrastrukturunun rəvan işləməsini təmin etmək üçün vacibdir. O, həm yerli GB1207 standartları, həm də beynəlxalq IEC60044-2:2003 normaları üçün bütün qutuları yoxlayır, şirkətimizin satınalma layihələri üçün təyin etdiyi ciddi keyfiyyət və uyğunluq barına cavab verir.
Əsas satınalma prioritetlərimiz - dəqiqlik, təhlükəsizlik və uzun xidmət müddəti nəzərə alınmaqla qurulmuş JDG4-0.5 Gərginlik Transformatoru ölçü alətləri və ya qoruyucu rele sistemlərini təchiz edərkən ehtiyaclarımıza mükəmməl uyğun gəlir. Onun yığcam, lakin möhkəm dizaynı həddən artıq yüklənmələrə qarşı dayanır və hətta çətin daxili şəraitdə də davamlı olaraq işləməyə davam edir, yerləşdirdiyimiz enerji sistemlərinin səmərəliliyini və təhlükəsizliyini birbaşa artırır. İstər toplu satınalmalar, istərsə də məqsədyönlü avadanlıq yeniləmələri üçün bu transformator şirkətimizin satınalma keyfiyyət tələblərinə və funksional ehtiyaclarına mükəmməl uyğun gələn etibarlı, sərfəli seçim olduğunu sübut edir.
| TİP | Nisbət(kv) | Sinif | Nisbi nominal çıxış (VA) | İkinci Limit Çıxışı (VA) | Nominal izolyasiya səviyyəsi (kv) | Çəki (Kq) |
| JDG4-0.5 | 360/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | 5 |
| 380/100 | 0,2(0,5) | 10(15) | 150 | |||
| 400/100 | 0,2(0,5) | 10(15) | 150 | |||
| 500/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-0.72 | 630/100 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 690/100 | 0,2(0,5) | 10(15) | 150 | |||
| 800/100 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0,2(0,5) | 10(15) | 150 | 1.2/3 | |
| JDG4-0.72 | 690/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 0,72/3 | |
| 800/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | 1.2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0,2(0,5) | 10(15) | 150 | ||
| Qeyd: İstifadəçinin tələb etdiyi parametrlər yuxarıdakı cədvəldə göstərilən diapazondan artıq olarsa, şirkətimizlə məsləhətləşmələr yolu ilə müəyyən edilə bilər. | ||||||

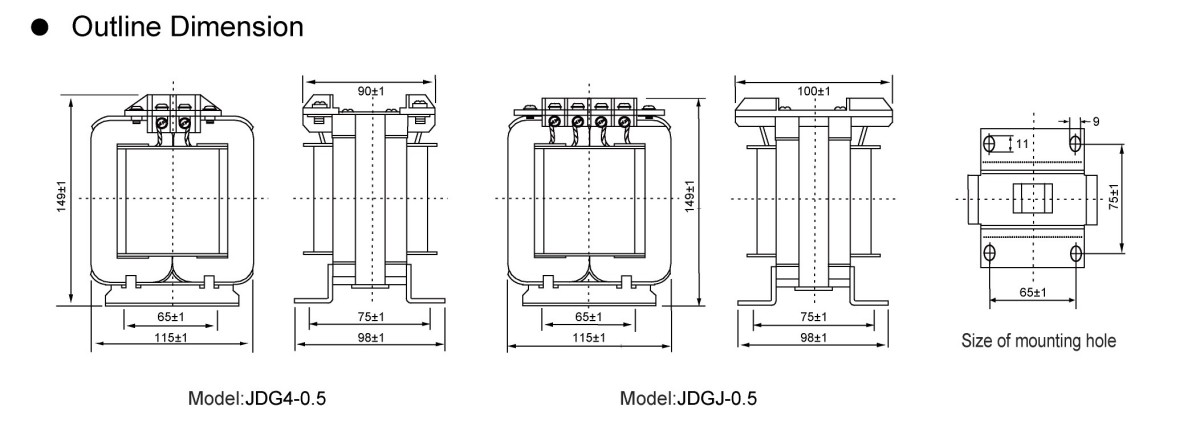

JDG4-0.5 Daxili Aşağı Gərginlikli Transformator Quraşdırma Ölçüləri

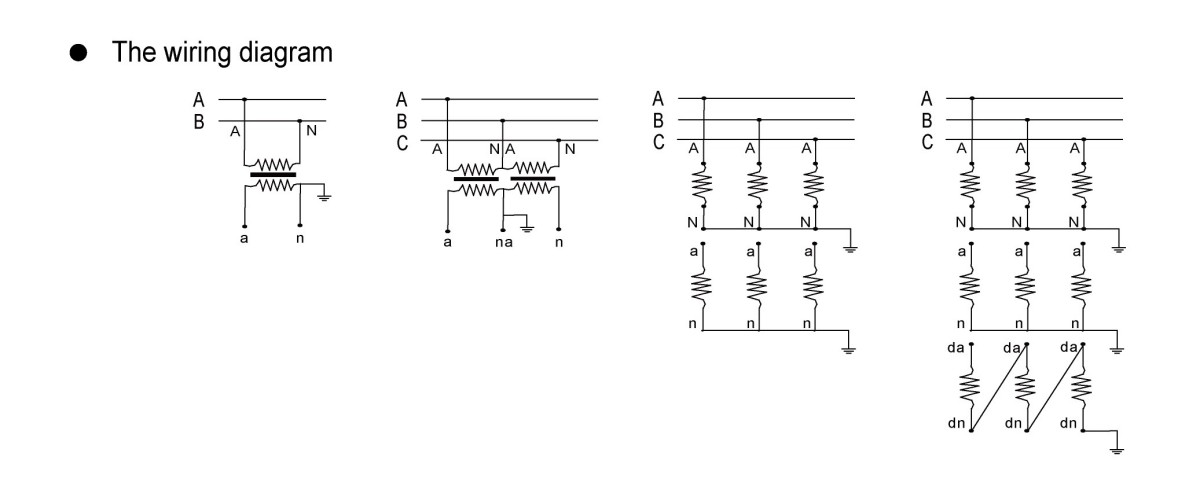

Fabrikimizdən gərginlik transformatorlarını (PT) seçərkən və satın alarkən, üç ixtisaslaşdırılmış əlaqə sxemi mühəndislik praktikliyi ilə seçilir - hər biri fərqli sistem tələblərinə və funksional prioritetlərə uyğunlaşdırılaraq layihənin satınalma standartlarına uyğunluğu təmin edir:
1. Ulduz (Y-Y) Torpaqlı Bağlantı
Torpaqlanmamış neytral nöqtələri olan və ya qövs söndürmə rulonları ilə torpaqlanan güc sistemləri istisna olmaqla, bu əlaqə birincil sarımın neytral terminalının birbaşa torpaqlanmasını tələb edir. Onun əsas satınalma dəyəri, belə sistem arxitekturalarında izolyasiya vəziyyətinin monitorinqi üçün müzakirə olunmayan bir tələb olan dəqiq fazadan yerə gərginliyin ölçülməsinə imkan verməkdən ibarətdir.
2. V-V Natamam Delta Bağlantısı
İki birfazalı PT-dən istifadə etməklə qurulmuş bu sxem natamam delta strukturu yaratmaq üçün elektrik şəbəkəsinin UAB və UBC xətti gərginlikləri ilə birləşir. 20kV-dan aşağı və əsassız/qövs söndürmə bobinli torpaqlanmış şəbəkələrdə satınalma üçün əsas seçimdir, o, fazalararası gərginliyin aşkarlanmasında üstündür. Təchizatla bağlı kritik məsələ: onun fazadan yerə gərginliyini ölçmək qabiliyyəti yoxdur, bu da onu tam gərginliyin monitorinqini tələb edən ssenarilər üçün yararsız edir.
3. Delta Multi-Winding Connection proqramını açın
Üç birfazalı üç dolaqlı PT tərəfindən yaradılan bu konfiqurasiya ya YN, yn, d11 və ya YN, y, d11 naqillərini qəbul edir - ikinci dərəcəli ulduz sarımının neytralı B fazı vasitəsilə torpaqlanır. Çox yönlü satınalma seçimi olaraq, bütün gərginlik səviyyələrini, xüsusən də 3~15kV sistemləri özündə cəmləşdirir. İkincil sarım ikili funksionallığı (fazalararası və fazadan yerə gərginliyin ölçülməsi) təmin edir, köməkçi ikincili sarımın açıq üçbucaqlı dizaynı isə izolyasiya monitorlarına, əsassız şəbəkə relelərinə və ya birbaşa torpaqlama sisteminin mühafizə cihazlarına qoşulmağı dəstəkləyir - onun müxtəlif satınalma ssenarilərində tətbiqini genişləndirir.
