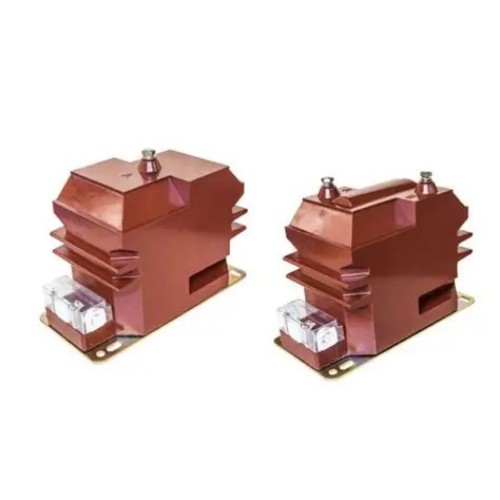

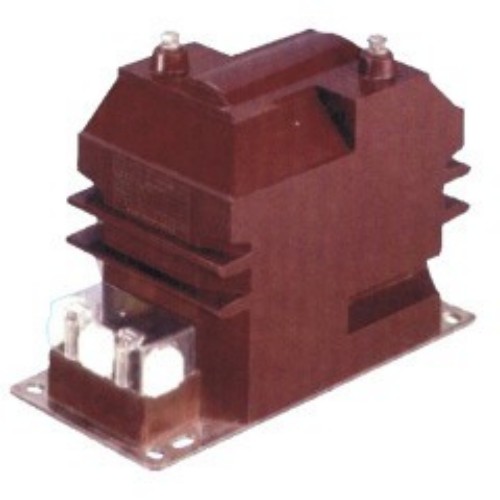

JDZ10-3/6/10A gərginlik transformatoru

Yüksək keyfiyyətli JDZ10-3/6/10A Gərginlik Transformatoru Çin istehsalçısı Comewill tərəfindən təklif olunur. O, kritik tətbiqlər üçün hazırlanmışdır, onlar gərginliyin ölçülməsi, enerjinin ölçülməsi, real vaxt rejimində monitorinqi və orta gərginlikli enerji sistemlərində rele qorunması üçün etibarlı performans təmin edir.

JDZ10 seriyası 3kV, 6kV və 10kV gərginlik səviyyələrinə uyğun olaraq, həm 50Hz, həm də 60Hz tezliklərə uyğun olaraq onları müxtəlif orta gərginlikli iş şəraitlərinə uyğunlaşdırmaq üçün nəzərdə tutulmuşdur. IEC 186 və GB1207-2006 standartlarına ciddi şəkildə uyğun olaraq istehsal olunan bu transformatorlar sistemin ölçülməsi və qorunması üçün sabit və etibarlı zəmin yaradır. Etibarlı Çin əsaslı fabrik olaraq, Comewill hər bir vahidin ciddi keyfiyyət göstəricilərinə cavab verməsini təmin edir.

Tip təyini

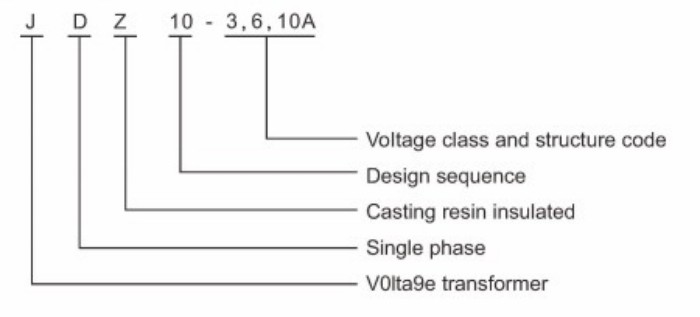

Comewill-in RZL-10 və JDZ10-3/6/10 gərginlik transformatorlarının model təyinatı cihazın əsas atributlarını aydın şəkildə müəyyən edir:
J: Gərginlik Transformatoru – avadanlıq kateqoriyasını müəyyən edir.
D: Tək Faza – birfazalı enerji sistemi tətbiqləri üçün uyğundur.
Z: Epoksi qatran tökmə izolyasiyası – izolyasiya performansını və dayanıqlığını artırır.
3, 6, 10: Gərginlik səviyyələri – 3kV, 6kV və 10kV sistemlərlə uyğunluğu müəyyən edir.

Naqil diaqramları

Transformatorlar həm tək fazalı, həm də üç fazalı naqil konfiqurasiyalarını dəstəkləyir və müxtəlif quraşdırma tələbləri üçün rahatlıq təmin edir.

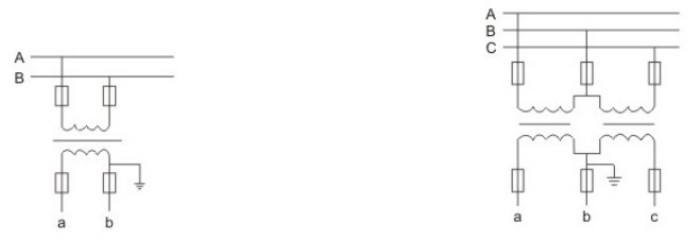

Bir fazalı xətt naqil diaqramı
Üç fazalı xəttin naqil diaqramı

Bir fazalı xəttin çəkmə diaqramı Üç fazalı xəttin çəkmə diaqramı

Xidmət şərtləri

Optimal performans və uzun xidmət müddətini təmin etmək üçün Comewill JDZ10-3/6/10A Gərginlik Transformatoru üçün aşağıdakı iş şəraiti tövsiyə olunur:
Hündürlük: Dəniz səviyyəsindən 3000 metr hündürlükdə quraşdırmaq üçün uyğundur, yüksək dağlıq ərazilərdə xüsusi modifikasiyalar olmadan sabit işləmə ilə.
Ətraf mühitin temperaturu: İzolyasiyanın pozulmasının və dəqiqlikdən sapmanın qarşısını almaq üçün -5°C-dən +40°C-dək iş temperaturu diapazonu.
Nisbi Rütubət: Daxili komponentlərin nəmlə bağlı qocalmasının qarşısını almaq üçün 20°C-də maksimum 65%.
Çirklənmə Səviyyəsi: II sinif çirklənmə mühitləri üçün nəzərdə tutulmuşdur, kiçik qapalı və ya açıq çirklənməni idarə edə bilir.
Quraşdırma mühiti: Korroziyanı və daxili sarımları qorumaq üçün aşındırıcı qazlardan təmizlənməlidir.
Əgər quraşdırma mühitiniz xüsusidirsə (məsələn, yüksək rütubət və aşındırıcı qazlar), uyğunlaşma planını fərdiləşdirmək üçün əvvəlcədən əlaqə saxlaya bilərsiniz!

Texniki Parametrlər

JDZ10-3/6/10A Gərginlik Transformatoru milli tələblərə tam uyğunluğu təmin etməklə GB20840.3-2013 və GB20840.1-2010 standartlarına uyğun istehsal olunur. Əsas spesifikasiyalara aşağıdakılar daxildir:
Yük gücü faktoru: cos Φ = 0,8 (lag), adi ikincili dövrə xüsusiyyətlərinə uyğunlaşdırılır.
Sürünmə məsafəsi: Çirklənmə səviyyəsi II üçün nəzərdə tutulmuşdur, izolyasiyanın alovlanma risklərini minimuma endirir.
Performans: Standart iş şəraitində sabit ölçmə və qoruma reaksiyası.

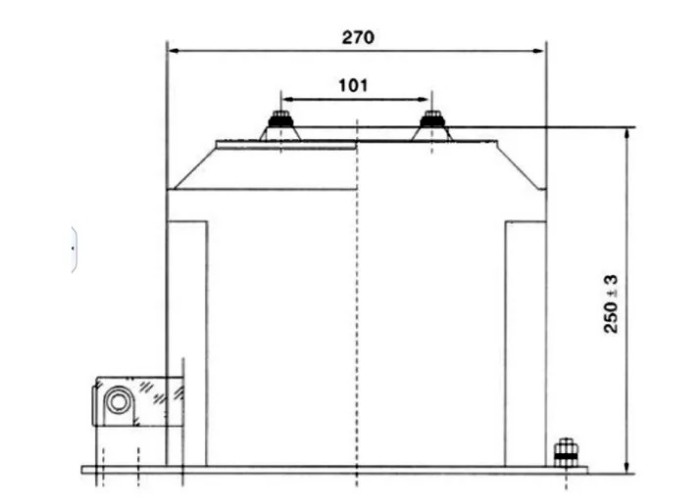

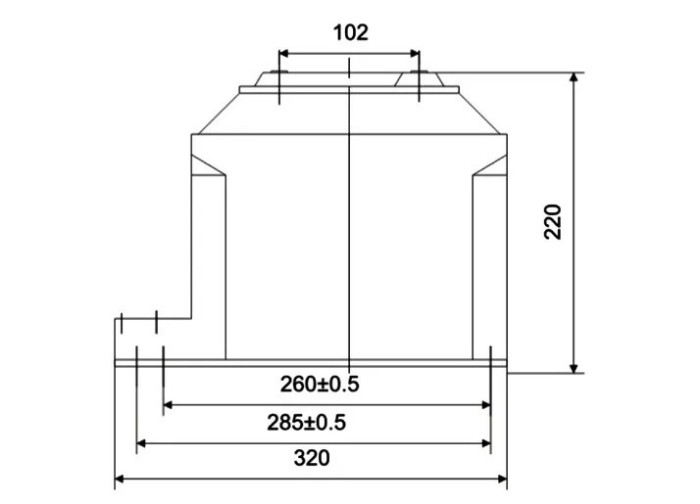

Quraşdırmanın konturları və ölçüləri

Tez-tez verilən suallar

1. Bu JDZ10-3/6/10A gərginlik transformatorunun əsas xüsusiyyətləri hansılardır?
Epoksi qatran tökmə izolyasiya, tam möhürlənmiş, bir fazalı dizayn, yığcam ölçü və yüksək davamlılıq.

2. Hansı gərginlik səviyyələri və tezliklər dəstəklənir?
3kV, 6kV və 10kV, 50Hz və ya 60Hz sistemlərə uyğundur.

3. Hansı standartlara uyğundur?
IEC 186 və GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Tələb olunan iş şəraiti hansılardır?
Hündürlük ≤3000m, temperatur -5°C ilə +40°C, rütubət 20°C-də ≤65%, II sinif çirklənmə səviyyəsi, aşındırıcı qazlar yoxdur.

5. Xüsusi mühitlər üçün fərdiləşdirilə bilərmi?
Bəli, Comewill yüksək rütubət və ya aşındırıcı şərait üçün fərdiləşdirmə təklif edir.

6. Model hərfləri nə deməkdir?
J = Gərginlik Transformatoru, D = Bir Fazalı, Z = Epoksi Rezin Döküm İzolyasiyası, 3/6/10 = Gərginlik Səviyyəsi.

7. Hansı dəqiqlik sinifləri mövcuddur?
0.2, 0.5, 1 və 6P, nominal çıxışları 15VA-dan 90VA-a qədər.
