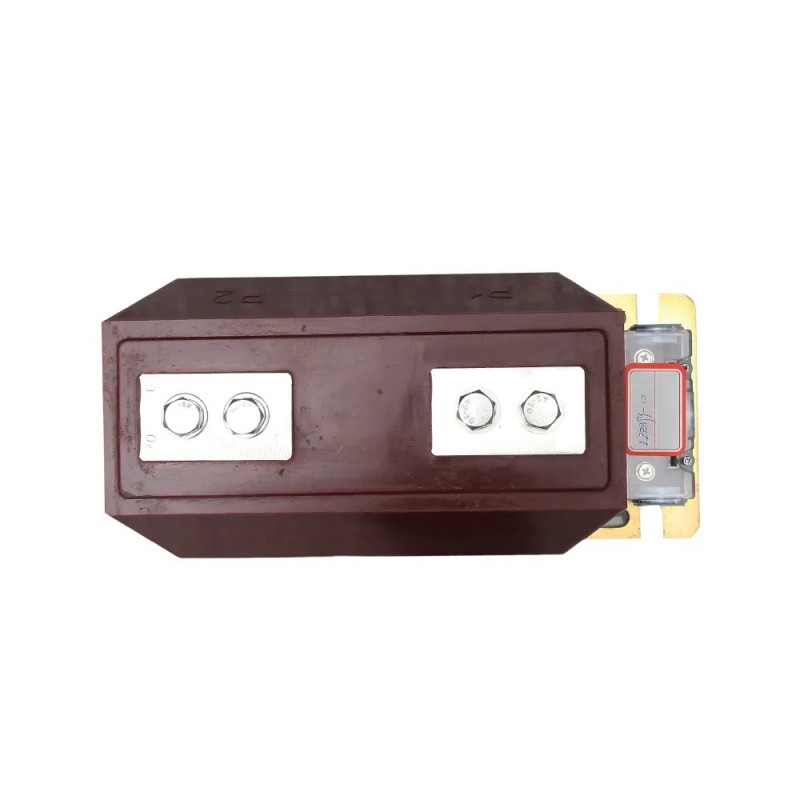

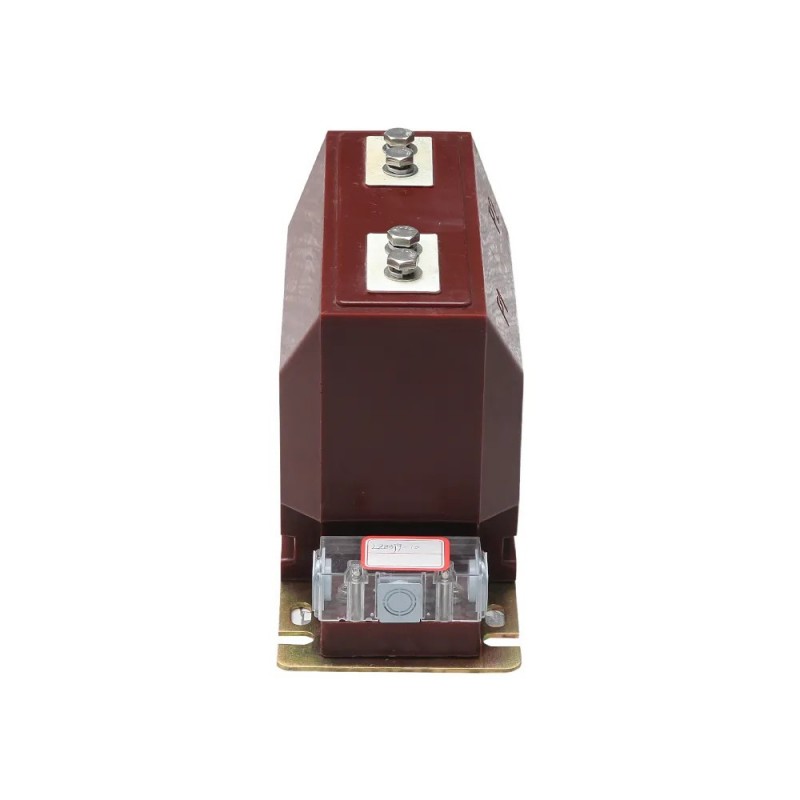

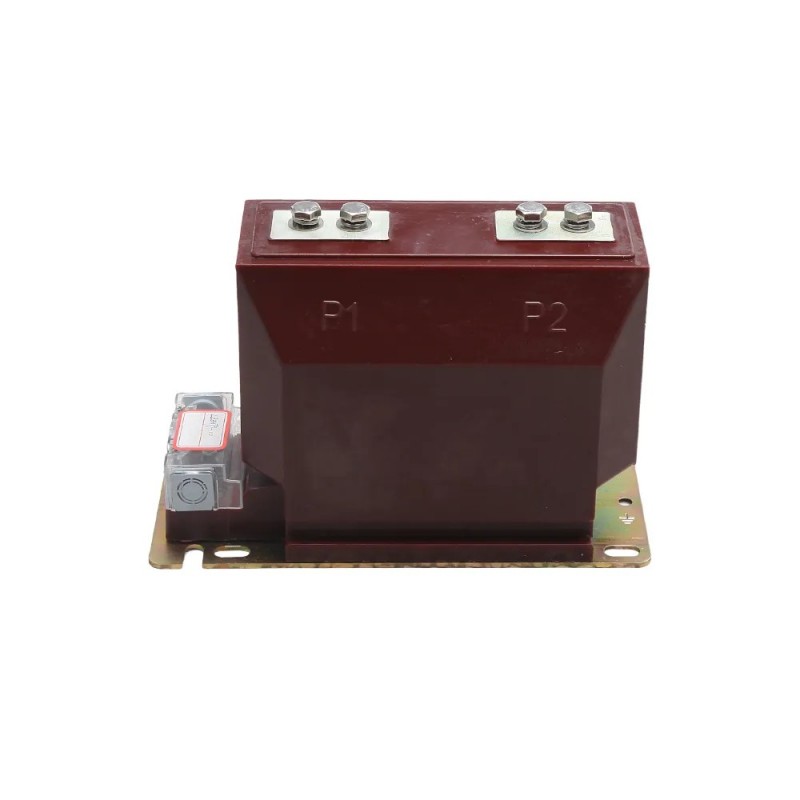

LZZBJ 9-10A cərəyan transformatoru

Comewill, LZZBJ 9-10A cərəyan transformatorunun görkəmli istehsalçısı, istehsalçısı və ixracatçılarından biridir, hansı ki, bütöv şəkildə möhürlənmiş tökmə izolyasiya sütunu strukturunu qəbul edir. O, xüsusi olaraq nominal tezliyi 50Hz və nominal gərginliyi 10kV olan AC dövrələrində cərəyan və elektrik enerjisinin ölçülməsi, həmçinin rele mühafizəsi tətbiqləri üçün nəzərdə tutulmuşdur.

Sorğu göndərin

Məhsul təsviri

Çində peşəkar istehsalçı kimi Comewill sizə yüksək keyfiyyətli LZZBJ 9-10A cərəyan transformatorunun performansını IEC standartlarına və GB1208-2006 Cari Transformator standartına uyğun təmin etmək istər.
Nominal izolyasiya səviyyəsi: 12/42/75kV
Yük gücü əmsalı: cosΦ=0,8 (gecikmə)
Nominal tezlik: 50Hz
Nominal ikincili cərəyan: 5A, 1A
Qismən boşalma səviyyəsi: 20pC-dən çox olmayan qismən boşalma ilə GB5583-85 standartının tələblərinə cavab verir.

Əsas Xüsusiyyətlər

Bu LZZBJ 9-10A cərəyan transformatoru sütun tipli bir quruluş qəbul edir. Tam qapalı epoksi qatran tökmə xüsusiyyətinə malikdir, əla çirklənmə müqaviməti və nəmə davamlılıq təklif edir və tropik bölgələr üçün də uyğundur.
Transformatora xüsusi qulluq tələb olunmur, yalnız səth tozunun müntəzəm təmizlənməsi.
Tam qapalı epoksi qatran tökmə ilə cərəyan transformatoru kompakt ölçü və etibarlı keyfiyyətə malikdir. Hər hansı bir quraşdırma yerinə uyğunlaşdırıla bilər və istənilən istiqamətdə quraşdırıla bilər.

Spesifikasiya

Növ	LZZBJ9-10C1							LZZBJ9-10C2
	Dəqiqlik sinfi	Qiymətləndirilmiş ikinci dərəcəli çıxış				1 saniyə istilik cərəyanı	Dinamik cərəyan	Dəqiqlik sinfi	Qiymətləndirilmiş ikinci dərəcəli çıxış				1 saniyə istilik cərəyanı	Dinamik cərəyan
		0.2/0.2S	0.5/0.5S	10P10	10P15				0.2/0.2S	0.5/0.5S	10P10	10P15
5	0.2S/10P ,0.2/10P ,0.2S/0.5 ,0.2/0.5 ,0.5S/10P ,0.5/10P	10	10	15	10	2	5	0.2S/10P ,0.2/10P ,0.2S/0.5 ,0.2/0.5 ,0.5S/10P ,0.5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

Növ	LZZBJ9-10C1				LZZBJ9-10C2
	Dəqiqlik sinfi	Qiymətləndirilmiş ikinci dərəcəli çıxış	1 saniyə istilik cərəyanı	Dinamik cərəyan	Dəqiqlik sinfi	Qiymətləndirilmiş ikinci dərəcəli çıxış	1 saniyə istilik cərəyanı	Dinamik cərəyan
	Dəqiqlik sinfi	Qiymətləndirilmiş ikinci dərəcəli çıxış	1 saniyə istilik cərəyanı	Dinamik cərəyan	Dəqiqlik sinfi	Qiymətləndirilmiş ikinci dərəcəli çıxış	1 saniyə istilik cərəyanı	Dinamik cərəyan
10-15-20	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10 , 0.5S/0.5S/0.10S/1	10/10/15/15 , 10/10/15/15 ,10/10/15/15 ,10/10/15/15 ,10/10/15/15	2.7	4.5	0.2S/0.2S/0.2S/10P10,0.2/ 0.2 /0.2/10P10,0.5/ 0.2/ 0.2/10P10, 0.5/0.5/0.5/10P10 , 0.5S/0.5S/0.10S/1	10/10/15/20,10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20,10/10/1	1	2.5
20-30-40			6	9		5/15,10/10/15/	1.5	3.75
30-40-50			9	11.5		20,10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10P	15/15/20/25 , 15/15/20/25 ,15/15/20/25 ,15/15/20/25 ,15/15/20/25	80	130	0.5/0.2/0.2/10P10 ,0.5/0.5/0.5/10P10 ,0.2S/0.2S/0.2S/10P10 ,0.5S/0.5S/0.5S/10P10 ,0.5/0.2/0.2/10P	15/15/20/30,1	63	130
500-600-800						5/15/20/30,15/15/	63	130
800-1000-1200						20/30,15/15/20/	80	160
1200-1500-2000						30,15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

Növ	LZZBJ9-10C1		LZZBJ9-10C1		1 saniyə istilik cərəyanı	Dinamik cərəyan
Nominal ilkin cərəyan	Dəqiqlik sinfi və maksimum nominal çıxış		Dəqiqlik sinfi və maksimum nominal çıxış
Nominal ilkin cərəyan	Dəqiqlik sinfi və maksimum nominal çıxış		Dəqiqlik sinfi və maksimum nominal çıxış
5,10,15,20	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/10	100Iln	205İln
,30,40,50,75	,0.5/10P10/10P10	0,20/10/10	,0.5/10P10/10P10	,20/15/15

100	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/10	21	52.5
	0,0,5/10P10/10P10	0,20/10/10	,0.5/10P10/10P10	,20/15/15

150200	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/10	31.5	80
	,0.5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

300400	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	10/20/10,20/20/10	45	112.5
	,0.5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

500	0,2/0,5/10P10,0,5/0,5/10P10	10/20/10,20/20/10	0,2/0,5/10P10,0,5/0,5/10P1	10/20/15,20/20/15	63	130
	,0.5/10P10/10P10	,20/10/10	0,0,5/10P10/10P10	,20/15/25

600	0,2/0,5/10P10,0,5/0,5/10P1	10/20/15,20/20/1	0,2/0,5/10P10,0,5/0,5/10P1	10/20/20,20/20/20	63	160
	0,0,5/10P10/10P10	5,20/10/10	0,0,5/10P10/10P10	,20/15/20

800	0,2/0,5/10P10,0,5/0,5/10P10	10/20/15,20/20/15	0,2/0,5/10P10,0,5/0,5/10P1	10/20/20,20/20/20	63	160
	,0.5/10P10/10P10	,20/10/15	0,0,5/10P10/10P10	,20/15/20

1000, 1200	0,2/0,5/10P10,0,5/0,5/10P10	10/30/15,30/30/15	0,2/0,5/10P10,0,5/0,5/10P1	10/30/20,20/30/20	80	160
	,0.5/10P10/10P10	,30/10/15	0,0,5/10P10/10P10	,30/15/20

1500, 1600	0,2/0,5/10P10,0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/40/20,40/40/20	100	160
	,0.5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	,40/15/15

2000	0,2/0,5/10P10,0,5/0,5/10P10	20/30/15,30/30/15	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/60	100	160
	,0.5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	,60/20/20

2500	0,2/0,5/10P10,0,5/0,5/10P10	20/30/20,30/30/20	0,2/0,5/5P15,0,5/0,5/10P1	30/60/30,60/60/3	100	160
2500	,0.5/10P10/10P10	,30/10/15	5,0.5/5P10/5P15	0,60/20/20	100	160
3000, 3150			0,2/0,5/5P15,0,5/0,5/10P1	30/60/20,60/60/2	100	160
3000, 3150			5,0.5/5P10/5P15	0,60/15/15	100	160

Növ	Nominal ilkin cərəyan	Dəqiqlik sinfi	Qiymətləndirilmiş çıxış			1 saniyə istilik cərəyanı	Dinamik cərəyan
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0,2/0,5,0,2/10P20,0,5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0,2/0,5,0,2/10P25,0,5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0,2/0,5,0,2/10P30,0,5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
