A Gərginlik transformatoruyüksək ilkin gərginliyi ölçmə, ölçmə, mühafizə və nəzarət üçün uyğun olan mütənasib ikincili gərginliyə endirmək üçün istifadə edilən mühüm alət-transformator texnologiyasıdır. Elektrik şəbəkələri arasında enerji ötürülməsi üçün nəzərdə tutulmuş güc transformatorundan fərqli olaraq, alət transformatoru sayğaclara, relelərə, monitorinq avadanlıqlarına və idarəetmə sistemlərinə dəqiq siqnal vermək üçün nəzərdə tutulmuşdur. Düzgün seçim əsas sistem gərginliyindən, ikincil gərginlikdən, tezlikdən, dəqiqlik tələblərindən, yükdən, izolyasiyadan, fazanın təşkilindən, sarğı konfiqurasiyasından, quraşdırma yerindən, ətraf mühitə məruz qalmadan və nəzərdə tutulan qoruma və ya ölçmə funksiyasından asılıdır. Elektromaqnit, kapasitiv və elektron texnologiyalar mütənasib gərginlik siqnallarının alınması üçün müxtəlif yanaşmalar təmin edir. Daxili və açıq dizaynlar müxtəlif ekoloji şəraitə də cavab verir. Buna görə də tam texniki qiymətləndirmədə elektrik performansı, izolyasiya, tikinti, aksesuarlar, qorunma, quraşdırma və texniki xidmət bir əlaqələndirilmiş sistem kimi nəzərə alınmalıdır.
Mündəricat
Birbaşa bölməyə keçmək üçün istənilən mövzuya klikləyin.
- 1. Enerji sistemlərində gərginliyin ölçülməsi niyə vacibdir?
- 2. Alət gərginlik transformatoru necə işləyir?
- 3. Əsas növlər və konfiqurasiyalar hansılardır?
- 4. Dəqiqlik və yük seçimə necə təsir edir?
- 5. İzolyasiya və elektrik izolyasiyası niyə vacibdir?
- 6. Qoruma və Ölçmə Tətbiqləri Necə Fərqlidir?
- 7. Elektromaqnit və Kapasitiv Dizaynlar Arasındakı Fərq Nədir?
- 8. Daxili və açıq məkan dizaynları müxtəlif şərtləri necə həll edir?
- 9. Tək fazalı və üç fazalı tətbiqlər necə fərqlənir?
- 10. Sigortalar, ikincil torpaqlama və təhlükəsizlik necə nəzərə alınmalıdır?
- 11. Hansı Proqramlar Alət Gərginlik Ölçüsündən istifadə edir?
- 12. Hansı ümumi seçim səhvlərindən qaçınmaq lazımdır?
- 13. Peşəkar Texniki Spesifikasiya nələri əhatə etməlidir?
- 14. Tez-tez verilən suallar
Enerji sistemlərində gərginliyin ölçülməsi niyə vacibdir?
Gərginlik haqqında etibarlı məlumat olmadan elektrik şəbəkələri təhlükəsiz və dəqiq idarə edilə bilməz. Operatorlar, qoruyucu relelər, sayğaclar, avtomatlaşdırma sistemləri və monitorinq avadanlığı hamısı ilkin elektrik dövrəsinin vəziyyətini əks etdirən ölçmə siqnallarından asılıdır.
Adi sayğacları və ya aşağı gərginlikli idarəetmə avadanlığını birbaşa orta və ya yüksək gərginlikli dövrəyə qoşmaq qeyri-mümkün və potensial təhlükəli olardı. Alət transformatorları bu problemi yüksək gərginlikli dövrə ilə ikincil ölçmə dövrəsi arasında elektrik ayrılmasını təmin edərkən birincil gərginliyi təmsil edən mütənasib ikincili siqnal yaratmaqla həll edirlər.
Bu ayırma bir sıra praktik üstünlüklərə malikdir. Ölçmə avadanlığı birbaşa əsas sistemə məruz qalma əvəzinə standartlaşdırılmış ikincil gərginlik ətrafında dizayn edilə bilər. Qoruma releləri idarə olunan siqnalı emal edə bilər. Enerji sayğacları ölçmə funksiyalarını yerinə yetirə bilər. Operatorlar ilkin gərginliyi birbaşa idarəetmə panelinə gətirmədən elektrik şəbəkəsi haqqında məlumat əldə edə bilərlər.
Sayğaclar və monitorinq cihazları üçün mütənasib gərginlik siqnalını təmin edir.
Anormal sistem şərtlərini qiymətləndirən qoruyucu relelərə gərginlik məlumatı verir.
İkinci dərəcəli ölçmə dövrəsini yüksək gərginlikli birincil şəbəkədən ayırır.
Avtomatlaşdırma, keçid məntiqi, sinxronizasiya və digər idarəetmə funksiyalarını dəstəkləyə bilən elektrik siqnalı təmin edir.
Elektrik vəziyyətinin davamlı olaraq dəyişdiyi sistemlərdə gərginlik məlumatları xüsusilə vacibdir. Yarımstansiyalar, sənaye paylayıcı sistemlər, transformator qidalandırıcıları, bərpa olunan enerji şəbəkələri və kompleks kommunal sistemlər sistem gərginliyi haqqında etibarlı məlumat tələb edir.
Ölçmə həmçinin problemlərin aradan qaldırılmasını dəstəkləyir. Müşahidə olunan ikinci dərəcəli siqnal gözlənilmədən dəyişərsə, mühəndislər səbəbin ilkin sistem, alət transformatoru, naqillər, qoruyucu dövrə və ya ölçmə zəncirinin başqa hissəsi ilə əlaqəli olub olmadığını araşdıra bilərlər.
Buna görə də etibarlı ölçmə zənciri düzgün seçilmiş alət transformatorundan başlayır. Dəqiqlik, izolyasiya, əlaqə konfiqurasiyası, ikinci dərəcəli yük, ətraf mühit şəraiti və mühafizə tələbləri hamısı birlikdə nəzərə alınmalıdır.
Alət gərginlik transformatoru necə işləyir?
Elektromaqnit aləti gərginlik transformatoru elektromaqnit induksiyası vasitəsilə işləyir. Birincil sarğı yüksək gərginlikli dövrəyə qoşulur, ikincil sarğı isə bağlı ölçmə və ya mühafizə avadanlıqlarına mütənasib aşağı gərginlik verir.
Əsas əlaqə ilkin növbələrin ikinci dərəcəli dönüşlərə nisbəti ilə müəyyən edilir. Birincil sarım enerjiləndikdə, nüvədə maqnit axını qurulur. Bu axın ikincil sarğıda transformatorun nəzərdə tutulmuş iş diapazonu daxilində birincil gərginliyə mütənasib olaraq uyğun gələn bir gərginliyə səbəb olur.
İlkin sarğı
Birincil sarım yüksək gərginlikli dövrə ilə birləşir. Buna görə də onun izolyasiya sistemi əsas şəbəkə ilə əlaqəli elektrik gərginliklərinə tab gətirmək üçün nəzərdə tutulmuşdur.
Məhsulun arxitekturasından asılı olaraq, birincil sarım müxtəlif fiziki konstruksiyalara malik ola bilər. Bəzi dizaynlar adi bir sarma quruluşundan istifadə edir, digərləri isə sarğı əhatə olunmuş izolyasiya quruluşuna birləşdirirlər.
İkincil sarğı
İkincil sarğı sayğaclara, rölelərə və digər avadanlıqlara azaldılmış gərginlik siqnalını verir. Onun çıxışı müəyyən edilmiş elektrik şəraitində ilkin gərginliyə mütənasib qalması üçün nəzərdə tutulmuşdur.
Maqnit nüvəsi
Nüvə elektromaqnit induksiyası üçün lazım olan maqnit yolunu təmin edir. Nüvə quruluşu və maqnit xüsusiyyətləri dəqiqliyə, həyəcan davranışına, itkilərə və transformatorun sabit ikinci dərəcəli siqnal təmin etmək qabiliyyətinə təsir göstərir.
İzolyasiya sistemi
İzolyasiya sistemi yüksək gərginlikli ilkin sarğı ikincil sarğıdan, qapaqdan və ətrafdakı strukturdan ayırır. Məhsulun dizaynından asılı olaraq, bu, quru izolyasiya, epoksi-qatran tökmə, yağ izolyasiyası, qaz izolyasiyası və ya digər dielektrik tənzimləmələri əhatə edə bilər.
| Komponent | Əsas funksiya | Əsas Dizayn Baxışı |
|---|---|---|
| İlkin sarğı | Yüksək gərginlikli dövrəyə qoşulur | İlkin gərginlik və izolyasiya tələbləri |
| İkincil sarğı | Azaldılmış ölçmə siqnalını təmin edir | İkinci dərəcəli gərginlik, dəqiqlik, yük |
| Maqnit nüvəsi | Maqnit yolunu təmin edir | Əsas material və həyəcan xüsusiyyətləri |
| İzolyasiya sistemi | Elektrik ayrılmasını qoruyur | Gərginlik gərginliyi, ətraf mühit, mexaniki dayanıqlıq |
| Korpus və ya mənzil | Mexanik və ətraf mühitin qorunmasını təmin edir | Quraşdırma yeri və məruz qalma şərtləri |
İkinci dərəcəli siqnal keyfiyyəti
Faydalı ikincil siqnal, qoşulmuş avadanlıq müəyyən edilmiş yükü çəkərkən əsas gərginliyi dəqiq şəkildə təmsil etməlidir. Ölçmə sxemi ikinciliyə həddindən artıq yük verirsə, gərginlik nisbəti və dəqiqliyi təsirlənə bilər.
Buna görə transformator, naqillər, terminallar, sayğaclar, rölelər və digər ikinci dərəcəli avadanlıqlar bir dövrə kimi qiymətləndirilməlidir.
İş prinsipi konsepsiya baxımından sadə ola bilər, lakin real iş şəraitində sabit dəqiqliyə nail olmaq nüvənin, sarımların, izolyasiyanın, birləşmələrin və mexaniki quruluşun diqqətli dizaynını tələb edir.
Əsas növlər və konfiqurasiyalar hansılardır?
Alət gərginlik transformatorları quraşdırma, faza təşkili, sarğı konfiqurasiyası, izolyasiya texnologiyası və iş prinsipinə görə təsnif edilə bilər. Bu kateqoriyalar mühəndislərə sistem tələblərinə uyğun olaraq seçimi daraltmağa kömək edir.
Daxili konfiqurasiyalar
Daxili qurğular keçid qurğuları, yarımstansiyalar, elektrik otaqları və ya digər qorunan mühitlərdə quraşdırmaq üçün nəzərdə tutulub. Onların qapalı və izolyasiya dizaynı idarə olunan daxili mühit ətrafında optimallaşdırıla bilər.
Epoksi-qatran tökmə dizaynları kompakt daxili orta gərginlikli tətbiqlərdə geniş yayılmışdır, çünki bərk izolyasiya fiziki montajı nisbətən yığcam saxlayarkən möhürlənmiş bir quruluş yarada bilər.

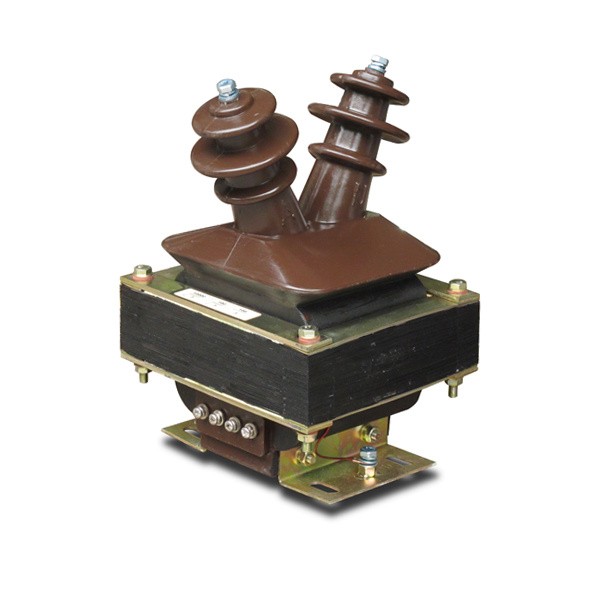

Xarici konfiqurasiyalar
Xarici qurğular birbaşa yağış, rütubət, temperatur dəyişiklikləri, günəş işığı, toz, çirklənmə və digər ətraf mühit şəraitinə məruz qalır. Buna görə də, onların mənzil və izolyasiya təşkili açıq havada xidmətə müraciət etməlidir.
Tək fazalı konfiqurasiyalar
Bir fazalı dizaynlar hər bir fazanın ayrıca ölçüldüyü və ya tətbiqin müəyyən edilmiş fazadan yerə və ya fazadan fazaya ölçmə təşkilini tələb etdiyi hallarda istifadə olunur.
Üç fazalı konfiqurasiyalar
Üç fazalı tənzimləmələr üç fazalı elektrik şəbəkələri üçün əlaqələndirilmiş gərginliyin ölçülməsini təmin edə bilər. Dəqiq əlaqə sistemin neytral konfiqurasiyası və qoruma və ya ölçmə funksiyasından asılıdır.
İki dolama və üç dolama konfiqurasiyaları
İki dolamalı dizayn bir əsas və bir ikincil sarğı ehtiva edir. Üç sarımlı dizayn, elektrik sxemindən asılı olaraq ayrıca qorunma və ya torpaqlama ilə əlaqəli funksiyanı dəstəkləyə bilən köməkçi ikincil sarğı əlavə edir.
Quru tipli və tökmə qatran sistemləri
Quru tipli sistemlərdə maye dielektrik olmadan bərk və ya quru izolyasiya istifadə olunur. Epoksi-qatran tökmə konstruksiyası mexaniki dayanıqlığı və nəmə və çirklənməyə qarşı müqaviməti təmin edərək seçilmiş komponentləri tam şəkildə əhatə edə bilər.
Yağa batırılmış dizaynlar
Yağa batırılmış konfiqurasiyalarda dielektrik və istilik sisteminin bir hissəsi kimi izolyasiya yağı istifadə olunur. Bu dizaynlar müvafiq çən konstruksiyası, möhürləmə, yağın idarə edilməsi və texniki xidmət prosedurlarını tələb edir.
Şişirilə bilən və ya qazla izolyasiya edilmiş konfiqurasiyalar
Qapalı dielektrik sistemlərin uyğun olduğu yerlərdə qaz izolyasiyalı dizaynlar istifadə edilə bilər. Onların seçimində korpusun möhürlənməsi, qaz xüsusiyyətləri, təzyiqin idarə edilməsi, xidmət prosedurları və ətraf mühit tələbləri nəzərə alınmalıdır.
Kapasitiv və elektron texnologiyalar
Hər bir gərginlik ölçmə sistemi adi elektromaqnit transformatorundan istifadə etmir. Kapasitiv gərginlik transformatorları elektromaqnit bölməsi ilə birlikdə kapasitiv bölücüdən istifadə edir, elektron gərginlik sensorları isə mütənasib elektrik çıxışı yaratmaq üçün algılama və siqnala çevrilmə üsullarından istifadə edir.
| Təsnifat | Tipik Seçimlər | Seçim Fokus |
|---|---|---|
| Quraşdırma | Daxili, açıq | Ətraf mühitə məruz qalma və qapalı dizayn |
| Faza | Bir fazalı, üç fazalı | Şəbəkənin konfiqurasiyası və ölçü sxemi |
| Dolama | İki dolama, üç dolama | Ölçmə, mühafizə, köməkçi funksiyalar |
| İzolyasiya | Quru, tökmə qatran, neft, qaz | Gərginlik sinfi, ətraf mühit, texniki xidmət |
| İş prinsipi | Elektromaqnit, kapasitiv, elektron | Gərginlik səviyyəsi, dəqiqlik, sistem arxitekturası |
Seçim sadəcə məhsul kateqoriyasından deyil, tətbiqdən və şəbəkə tələblərindən başlamalıdır. Fərqli konfiqurasiyalar müxtəlif quraşdırma və texniki xidmət xüsusiyyətlərini təmin edərkən oxşar ölçmə funksiyalarını təmin edə bilər.
Dəqiqlik və yük seçimə necə təsir edir?
Dəqiqlik ən vacib texniki mülahizələrdən biridir, çünki ikinci dərəcəli siqnal enerjinin ölçülməsi, sistemin monitorinqi, mühafizə, nəzarət və ya eyni zamanda bir neçə funksiya üçün istifadə edilə bilər.
Dəqiqlik sinfi
Dəqiqlik sinfi müəyyən edilmiş şərtlərdə icazə verilən ölçmə xətasını təsvir edir. Fərqli tətbiqlərdə fərqli dəqiqlik tələbləri ola bilər.
Ölçmə üçün istifadə edilən ölçmə sxemləri transformatorun ilk növbədə qoruyucu siqnal təmin etdiyi tətbiqlərdən daha sərt dəqiqlik tələb edə bilər. Buna görə düzgün sinif ikincil dövrənin nəyi yerinə yetirməli olmasından asılıdır.
Qiymətləndirilmiş yük
Yük ikincil sarma ilə əlaqəli yükə aiddir. Buraya sayğaclar, rele girişləri, çeviricilər, naqillər, terminal blokları və digər qoşulmuş cihazlar daxildir.
İkinci dövrənin faktiki yükü transformatorun təyin olunduğu şərtlərdən əhəmiyyətli dərəcədə fərqlənirsə, dəqiqlik və çıxış davranışı dəyişə bilər.
Nisbətin dəqiqliyi
Transformasiya nisbəti göstərilən tolerantlıq daxilində qalmalıdır. Nəzərdə tutulan nisbət və faktiki nisbət arasındakı uyğunsuzluq həm ölçmə dəyərlərinə, həm də mühafizə qərarlarına təsir edə bilər.
Faza yerdəyişməsi
Güc hesablamalarını əhatə edən ölçmə sistemlərində faza əlaqələri vacibdir. Faza yerdəyişməsində kiçik səhvlər gərginlik və cərəyan siqnallarından əldə edilən hesablamaların düzgünlüyünə təsir göstərə bilər.
| Parametr | Nəyi təsvir edir | Niyə vacibdir |
|---|---|---|
| Dəqiqlik sinfi | Müəyyən edilmiş şərtlərdə ölçmə dəqiqliyi | Ölçmə və ya mühafizə üçün uyğunluğu müəyyən edir |
| Qiymətləndirilmiş yük | İkinci dövrə yükü | İkinci dərəcəli gərginliyə və dəqiqliyə təsir göstərir |
| Transformasiya nisbəti | İlkin-ikinci dərəcəli gərginlik əlaqəsi | Ölçmənin əsas sistemi düzgün təmsil etməsini təmin edir |
| Faza yerdəyişməsi | Birincili və ikincil gərginlik arasında bucaq əlaqəsi | Güc və qoruma hesablamalarına təsir göstərə bilər |
Mühafizə tələblərinə qarşı ölçmə
Ölçmə yönümlü tətbiqlər ümumiyyətlə müvafiq əməliyyat diapazonunda dəqiq proporsional çıxışın saxlanmasına diqqət yetirir. Qoruma yönümlü proqramlar anormal sistem şəraiti zamanı transformatorun davranışına və ikinci dərəcəli siqnalın rele əməliyyatını dəstəkləmək qabiliyyətinə daha çox diqqət yetirə bilər.
Bu fərq texniki spesifikasiyada öz əksini tapmalıdır. Yalnız nominal gərginliyə görə seçilmiş məhsul, onun dəqiqliyi və yük xüsusiyyətləri bağlı dövrəyə uyğun gəlmirsə, yararsız ola bilər.
İzolyasiya və elektrik izolyasiyası niyə vacibdir?
Elektrik izolyasiyası alət gərginlik transformatorlarının istifadə edilməsinin mərkəzi səbəblərindən biridir. Birincil dövrə adi ölçmə və nəzarət cihazlarının təhlükəsiz işləmə diapazonundan çox yüksək gərginlikdə işləyə bilər, buna görə də izolyasiya sistemi əsas və ikincil dövrələr arasında etibarlı bir ayırma yaratmalıdır.
İlkin-ikinci dərəcəli izolyasiya
İzolyasiya sistemi nominal ilkin gərginlik və müəyyən edilmiş keçid şərtləri ilə əlaqəli elektrik gərginliyinə tab gətirməlidir. Dizayna izolyasiya materialları, sürüşmə məsafələri, boşluqlar, sarımların təşkili, kapsullaşdırma, terminallar və qapaq həndəsəsi daxildir.
Möhkəm izolyasiya
Tökmə qatran dizaynları sarımları və digər elektrik komponentlərini əhatə edə bilər. Bu yanaşma daxili izolyasiya səthlərinin rütubətə və ya çirklənməyə birbaşa məruz qalmasını azaldaraq, kompakt və mexaniki cəhətdən sabit bir quruluş təmin edə bilər.
Yağ izolyasiyası
Yağ həm dielektrik izolyasiya, həm də istilik ötürmə xüsusiyyətlərini təmin edir. Yağla doldurulmuş dizaynlar nəzərdə tutulan daxili mühiti qorumaq üçün müvafiq saxlama və möhürlənmə tələb edir.
Qaz izolyasiyası
Qazla izolyasiya edilmiş qurğular qapalı dielektrik mühitdən istifadə edir. Korpus öz bütövlüyünü saxlamalı və xidmət prosedurları dielektrik mühiti və avadanlığın təzyiqini və ya sızdırmazlığını nəzərə almalıdır.
Sürünmə və boşluq
Təmizlik keçirici hissələr arasında hava ilə ən qısa məsafəyə, sürüşmə isə izolyasiya səthi boyunca olan məsafəyə aiddir. Hər ikisi orta və yüksək gərginlikli avadanlıqların dizaynında vacibdir.
Ətraf mühitin çirklənməsi sürüşmə məsafəsinin əhəmiyyətini artıra bilər, çünki izolyasiya səthində çirklənmə sızma cərəyanı üçün yol yarada bilər.
İzolyasiya müəyyən edilmiş elektrik gərginliyinə qırılmadan tab gətirməlidir.
İzolyasiya sistemi gözlənilən rütubət, çirklənmə və temperatur şəraitində öz funksiyasını saxlamalıdır.
Daşınma, quraşdırma və normal əməliyyat zamanı sarımlar və izolyasiya sabit qalmalıdır.
Aşağı gərginlikli ölçmə sxemi əsas şəbəkədən düzgün şəkildə ayrılmalıdır.
Buna görə izolyasiya tək bir material seçimi deyil. Bu, həndəsə, materiallar, istehsal keyfiyyəti, ətraf mühitə məruz qalma və elektrik koordinasiyasını əhatə edən tam mühəndislik sistemidir.
Alıcılar üçün bu, izolyasiya təsvirinin spesifik olması deməkdir. Quru tip, tökmə qatran, yağa batırılmış və ya qaz izolyasiyası kimi terminlər başlanğıc nöqtəsini təmin edir, lakin texniki spesifikasiya həmçinin nəzərdə tutulan gərginlik sinfini və quraşdırma şərtlərini izah etməlidir.
Qoruma və Ölçmə Tətbiqləri Necə Fərqlidir?
Eyni birincil gərginlik dövrəsi həm ölçmə, həm də mühafizə sistemlərinə siqnal verə bilər, lakin bu iki funksiyanın tələbləri eyni deyil.
Ölçmə tətbiqləri
Ölçmə sistemləri sabit proporsional gərginliyə ehtiyac duyur ki, sayğaclar və monitorinq cihazları ilkin sistemi dəqiq şəkildə təmsil edə bilsinlər. Normal əməliyyat diapazonunda dəqiqlik buna görə də xüsusilə vacibdir.
Tətbiqlərə gərginlik sayğacları, enerji sayğacları, enerji keyfiyyəti avadanlığı, nəzarət sistemləri və digər monitorinq cihazları daxil ola bilər.
Qoruma proqramları
Qoruyucu relelər anormal vəziyyətləri müəyyən etmək üçün elektrik siqnallarından istifadə edir. Gərginlik məlumatları şəbəkə arxitekturasından asılı olaraq aşağı gərginlik, həddindən artıq gərginlik, istiqamətləndirmə, məsafə, sinxronizasiya və ya digər qorunma funksiyalarına kömək edə bilər.
Transformator mühafizə sxeminə uyğun şərtlərdə müvafiq siqnal verməlidir.
Qarışıq tətbiqlər
Bəzi sistemlər müxtəlif funksiyalar üçün ayrıca ikincil sarımlardan istifadə edirlər. Bir sarım ölçməni dəstəkləyə bilər, digəri isə qoruma üçün təyin olunur.
Bu tənzimləmə müxtəlif sxemlərin tələblərini təcrid etməyə və ölçmə yükləri ilə qoruyucu girişlər arasında qarşılıqlı əlaqəni azaltmağa kömək edə bilər.
| Ərizə | Tipik İkincil Funksiya | Əsas Dizayn Prioriteti |
|---|---|---|
| Gərginliyin ölçülməsi | Dəqiq mütənasib gərginlik | Müəyyən edilmiş dəqiqlik və yük |
| Enerji ölçülməsi | Elektrik hesablamaları üçün gərginlik siqnalı | Nisbətin dəqiqliyi və faza performansı |
| Rele qorunması | Arızanın məntiqi üçün gərginlik girişi | Qoruma performansı və uyğun ikincili davranış |
| Nəzarət sistemləri | Gərginlik rəyi və ya sinxronizasiya | Stabil və düzgün miqyaslı siqnal |
| Monitorinq | Sistem vəziyyəti məlumatları | Etibarlı siqnal keyfiyyəti və inteqrasiya |
Köməkçi ikincil sarımlar
Üç dolama məhsullar xüsusi tətbiqlər üçün əlavə ikinci dərəcəli çıxış təmin edə bilər. Dəqiq məqsəd sistemin konfiqurasiyası və qorunma sxemindən asılıdır.
Texniki təsvirlərin dəyərli olmasının bir səbəbi də budur. Tam sarma diaqramı məhsulun birdən çox çıxışa malik olması barədə ümumi ifadədən daha faydalı məlumatı ortaya qoyur.
İkinci dərəcəli dövrə dizaynı
Bağlı dövrə bütövlükdə nəzərə alınmalıdır. Uzun kabel xətləri, terminal blokları, sayğaclar, relelər, çeviricilər və digər avadanlıqların hamısı faktiki ikinci dərəcəli yük və siqnal davranışına kömək edir.
Elektromaqnit və Kapasitiv Dizaynlar Arasındakı Fərq Nədir?
Müxtəlif gərginlik ölçmə texnologiyaları eyni əsas problemi müxtəlif yollarla həll edir. Onların iş prinsiplərini başa düşmək mühəndislərə avadanlıqları şəbəkəyə və tətbiqə uyğunlaşdırmağa kömək edir.
Elektromaqnit texnologiyası
Ənənəvi elektromaqnit dizaynı bir maqnit nüvəsi ilə birləşdirilmiş ilkin və ikincil sarımlardan istifadə edir. O, tanışdır, yaxşı qurulmuşdur və bir çox orta gərginlik ölçmə və mühafizə proqramları üçün uyğundur.
Onun seçimi əsas gərginlik, ikincil gərginlik, tezlik, dəqiqlik, yük, izolyasiya və sarma konfiqurasiyasını əhatə edir.
Kapasitiv gərginlik transformatoru texnologiyası
Kapasitiv gərginlik transformatoru, elektromaqnit transformator bölməsi siqnalı emal etməzdən əvvəl ilkin gərginliyi azaltmaq üçün kapasitiv bölücüdən istifadə edir. Bu arxitektura daha yüksək gərginlik səviyyələrində faydalı ola bilər və konstruksiyasından asılı olaraq müəyyən rabitə ilə bağlı tətbiqləri də dəstəkləyə bilər.
Kapasitiv komponentlər ümumi gərginlik bölgüsü şəbəkəsinin bir hissəsini təşkil edir, buna görə izolyasiya, tezlik davranışı, kompensasiya və sistem bağlantısı diqqətlə nəzərdən keçirilməlidir.
Elektron gərginlik sensoru
Elektron gərginlik transformatorları və ya sensorlar mütənasib çıxış istehsal etmək üçün sensor elementlərdən və elektron çeviricilərdən istifadə edə bilər. Bu texnologiyalar kompakt sistem arxitekturasını və rəqəmsal qorunma və ya monitorinq sistemləri ilə inteqrasiyanı dəstəkləyə bilər.
Çıxış interfeysi, güc tələbləri, siqnal protokolu, dəqiqlik, ətraf mühit məhdudiyyətləri və aşağı axın sistemi ilə uyğunluq aydın şəkildə göstərilməlidir.
| Texnologiya | Əsas Prinsip | Tipik seçim nəzərə alınmalıdır |
|---|---|---|
| Elektromaqnit | Maqnit birləşmə ilə ilkin və ikincil sarımlar | Nisbət, dəqiqlik, yük, izolyasiya, əsas dizayn |
| Kapasitiv | Transformatorun çevrilməsi ilə kapasitiv gərginlik bölgüsü | Gərginlik sinfi, tezlik davranışı, kompensasiya, sistem inteqrasiyası |
| Elektron | Sensor və elektron siqnalın çevrilməsi | Çıxış növü, elektronika, rabitə, dəqiqlik, ətraf mühit məhdudiyyətləri |
Texnologiya seçimi niyə vacibdir
Düzgün texnologiya ümumi seçimdən çox şəbəkədən asılıdır. Kompakt daxili orta gərginlikli keçid qurğusunun tətbiqi yüksək gərginlikli açıq yarımstansiyadan fərqli tələblərə malik ola bilər.
Məkan, ətraf mühitə məruz qalma, izolyasiya tələbləri, texniki xidmət strategiyası, ölçmə dəqiqliyi, rabitə arxitekturası və nəzərdə tutulan mühafizə funksiyası bütün müvafiq texnologiyaya təsir göstərir.
Daxili və açıq məkan dizaynları müxtəlif şərtləri necə həll edir?
Quraşdırma mühiti korpusa, izolyasiyaya, səthin qorunmasına, terminallara, sızdırmazlığa, mexaniki quruluşa və texniki xidmət yanaşmasına təsir göstərir.
Daxili elektrik otaqları
Daxili avadanlıq adətən açıq hava qurğuları ilə müqayisədə idarə olunan temperatur və rütubətdən faydalanır. Bu, otağın özünün uyğun ətraf mühit şəraitini təmin etməsi şərti ilə kompakt izolyasiya və qapalı dizaynlara imkan verə bilər.
Daxili orta gərginlikli avadanlığın standartlaşdırılmış keçid qurğuları bölmələrinə də yerləşdirilməsi tələb oluna bilər. Kompakt ölçülər, montaj quruluşu, kabel girişi və terminalın istiqaməti buna görə də vacib olur.
Xarici yarımstansiyalar
Xarici avadanlıq hava şəraitinə davamlı olmalıdır. Yağış, rütubət, ultrabənövşəyi radiasiya, çirklənmə, toz, külək və temperaturun dəyişməsi avadanlıqlara təsir edə bilər.
Yaşayış materialları, sızdırmazlıq, anbarlar, sürüşmə məsafəsi, səthin təmizlənməsi və terminal dizaynı bu şərtləri əks etdirməlidir.
Çirklənmə və çirklənmə
Sənaye sahələri və sahilyanı ərazilər təmiz qapalı mühitlərdən əhəmiyyətli dərəcədə daha tələbkar olan çirklənmə şərtlərini təqdim edə bilər.
İzolyasiya səthləri nəm və çirklənməyə məruz qaldıqda müvafiq performansı saxlamalıdır. İzolyatorların və qoruyucu anbarların fiziki təşkili buna görə də vacib ola bilər.
Temperatur dəyişkənliyi
Xarici avadanlıq gündəlik və mövsümi temperaturda əhəmiyyətli dəyişikliklərlə üzləşə bilər. Bu dəyişikliklər mexaniki genişlənmə və büzülmə, eləcə də kondensasiya riskləri yarada bilər.
| Vəziyyət | Potensial Effekt | Dizayn cavabı |
|---|---|---|
| Rütubət | Kondensasiya və izolyasiya gərginliyi | Müvafiq qapaq və kondensasiya əleyhinə dizayn |
| Yağış | Rütubətə məruz qalma | Uyğun sızdırmazlıq, korpus və terminal mühafizəsi |
| Çirklənmə | Səthin çirklənməsi və sızma yolları | Müvafiq sızma və izolyasiya təşkili |
| UV məruz qalma | Materialın yaşlanması | Uyğun xarici materiallar və səth müalicəsi |
| Temperatur velosipedi | Kondensasiya və mexaniki gərginlik | Material seçimi və ətraf mühitin qiymətləndirilməsi |
Kommutator daxilində quraşdırma mövqeyi
Orta gərginlikli keçid qurğusunun içərisinə quraşdırıldıqda, transformator tələb olunan boşluqları və birləşmələri qoruyarkən mövcud bölməyə uyğun olmalıdır.
Panelin layihələndirilməsi mərhələsində kabel marşrutları, ilkin terminallar, ikincil naqillər, yoxlama girişi və bitişik avadanlıq nəzərdən keçirilməlidir.
Tək fazalı və üç fazalı tətbiqlər necə fərqlənir?
Faza təşkili sistem dizaynının vacib hissəsidir, çünki transformator elektrik şəbəkəsində gərginliyin ölçülmə üsuluna uyğun olmalıdır.
Tək fazalı ölçmə
Bir fazalı qurğular naqil sxemindən asılı olaraq fərdi faza və ya müəyyən edilmiş fazadan yerə və ya fazadan fazaya gərginliyi ölçmək üçün istifadə edilə bilər.
Bu tənzimləmə, ayrı-ayrı faza ölçmələri tələb olunduqda və ya mühafizə dizaynında xüsusi gərginlik istinadlarından istifadə edildikdə ümumi olur.
Üç fazalı ölçmə
Üç fazalı sistemlər üç fazalı gərginliyin əlaqələndirilmiş ölçülməsini tələb edir. Transformatorun konfiqurasiyası sistemin torpaqlanmış, əsassız və ya başqa neytral tənzimləmədən istifadə etməsindən asılıdır.
Buna görə də əlaqə diaqramları vacibdir, çünki oxşar gərginlik dərəcələrinə malik iki sistem fərqli transformator naqilləri tələb edə bilər.
Sarma tənzimləmələri
Cüt dolama dizaynları bir əsas ikincil dövrə təmin edir. Üç dolama dizaynları ayrı bir funksiyaya təyin edilə bilən başqa bir ikincil sarğı əlavə edir.
Əlavə sarğı, ölçmə və qoruma sxemlərinin fərqli çıxışlara ehtiyacı olduqda faydalı ola bilər.
Bağlantı sxemləri
Mümkün tənzimləmələrə fazadan fazaya ölçmə, fazadan yerə ölçmə, açıq delta ilə əlaqəli tənzimləmələr və ya digər sistemə xas konfiqurasiyalar daxil ola bilər. Düzgün sxem elektrik şəbəkəsindən asılıdır.
Müəyyən edilmiş fərdi faza gərginliyinin ölçülməli və ya izlənilməli olduğu yerlərdə faydalıdır.
Üç fazalı elektrik şəbəkələrində koordinasiya edilmiş gərginliyin ölçülməsi üçün uyğundur.
Nəzərdə tutulan ölçmə və ya nəzarət funksiyası üçün bir əsas və bir ikincil dövrə təmin edir.
Müstəqil qorunma və ya xüsusi dövrə üçün köməkçi ikinci çıxış əlavə edir.
Naqil diaqramı niyə vacibdir
Tək bir məhsul adı həmişə tam faza və sarma konfiqurasiyasını bildirə bilməz. Bir naqil diaqramı hansı terminalların hər bir sarıma aid olduğunu və transformatorun xarici sistemə necə qoşulacağını göstərir.
Bu, ikincil dövrənin bir neçə fərqli cihaza qoşulduğu fərdiləşdirilmiş qurğular üçün xüsusilə vacibdir.
Sigortalar, ikincil torpaqlama və təhlükəsizlik necə nəzərə alınmalıdır?
Alət gərginlik transformatorları birbaşa yüksək gərginlikli dövrələrə qoşulur, buna görə də onların qorunması və ikincil naqillər diqqətli mühəndislik tələb edir.
İlkin qoruyucular
Bəzi transformator konfiqurasiyalarına yüksək gərginlikli qoruyucular daxildir və ya xarici qoruyucu qoruyucularla quraşdırılır. Onların məqsədi daxili nasazlıqların nəticələrini məhdudlaşdırmaq və dizayn edilmiş mühafizə sxeminə uyğun olaraq ətrafdakı elektrik sistemini qorumaqdır.
Sigortanın reytinqi və koordinasiyası müstəqil olaraq seçilməkdənsə, transformator və şəbəkəyə uyğun olmalıdır.
İkinci dərəcəli torpaqlama
İkincili dövrə məlum istinad yaratmaq və təsadüfi ikincidən birinciyə potensial ötürmə ilə bağlı riski azaltmaq üçün adətən müəyyən edilmiş torpaqlama quruluşundan istifadə edir.
Dəqiq torpaqlama üsulu transformator dizaynına, elektrik koduna, mühafizə fəlsəfəsinə və yerli quraşdırma tələblərinə uyğun olmalıdır.
Terminalın identifikasiyası
Birincil və ikincil terminallar aydın şəkildə müəyyən edilməlidir. Yanlış naqillər ölçmə polaritesinə, qoruma funksiyalarına və ikincil dövrədə işləyən personalın təhlükəsizliyinə təsir göstərə bilər.
Qarşılıqlı əlaqə təhlükəsizliyi
İkinci dərəcəli sxemlər vibrasiya, iti kənarlar, istilik, nəm və ya mexaniki müdaxilə ilə zədələnməməsi üçün istiqamətləndirilməli və qorunmalıdır.
Baxım izolyasiyası
Texniki qulluqçular ikincil dövrə və ya ətrafdakı avadanlıqda işləməzdən əvvəl əlaqəli ilkin avadanlığın təcrid edilməsi və müvafiq şərtlərin sübut edilməsi üçün dəqiq müəyyən edilmiş prosedura ehtiyac duyurlar.
- Əsas mühafizəni təsdiqləyin:Transformator üçün müəyyən edilmiş qoruyucu və ya qoruyucu cihaz quruluşunu yoxlayın.
- İkincil torpaqlamanı yoxlayın:Təsdiqlənmiş torpaqlama və bağlama sxeminə əməl edin.
- Hər terminalı müəyyənləşdirin:Naqilləri təsdiq edilmiş sxematik və transformator lövhəsi ilə uyğunlaşdırın.
- İkinci dərəcəli naqilləri qoruyun:Kabelləri mexaniki və ətraf mühit təhlükələrindən uzaq tutun.
- İzolyasiya prosedurlarına əməl edin:Baxım yalnız müəyyən edilmiş elektrik təhlükəsizliyi proseduruna uyğun aparılmalıdır.
Buna görə də təhlükəsizlik sistem məsuliyyətidir. Məhsulun tikintisi, quraşdırılması, mühafizəsi, torpaqlama, sənədləşdirmə və istismar prosedurları hamısı bir-birini dəstəkləməlidir.
Hansı Proqramlar Alət Gərginlik Ölçüsündən istifadə edir?
Müasir elektrik infrastrukturunun bir çox hissəsində gərginliyin ölçülməsi tələb olunur. Transformatorun dəqiq konfiqurasiyası şəbəkənin gərginliyindən, fiziki mühitdən, dəqiqlik tələbindən, mühafizə sxemindən və qoşulmuş avadanlığın növündən asılıdır.
Daxil olan və çıxan dövrələrdə gərginliyin ölçülməsini, qorunmasını, nəzarətini, ölçülməsini və monitorinqini dəstəkləyir.
Mühərriklər, transformatorlar, qidalandırıcılar, mühafizə sistemləri və elektrik monitorinqi üçün gərginlik siqnallarını təmin edir.
Günəş, külək və digər nəsillə əlaqəli şəbəkələrdə gərginliyin monitorinqini və qorunmasını dəstəkləyir.
Böyük obyektlərə xidmət edən orta gərginlikli elektrik paylama sistemləri üçün ölçmə siqnallarını təmin edir.
Ölçmə və rele qorunmasının idarə olunan gərginlik siqnalına ehtiyacı olduğu orta gərginlikli qurğulara uyğun gəlir.
Monitorinq, nəzarət, sinxronizasiya və elektrik sisteminin avtomatlaşdırılması üçün mütənasib gərginlik məlumatı təmin edir.
Yarımstansiya tətbiqləri
Yarımstansiyalar tez-tez mühafizə rölesi, ölçmə, idarəetmə sistemləri və operatorun monitorinqi üçün gərginlik siqnallarını tələb edir. Beləliklə, transformator əsas şəbəkə ilə idarəetmə otağı arasında kritik bir interfeys ola bilər.
Sənaye obyektləri
Böyük sənaye obyektlərində mühərriklərə, transformatorlara, texnoloji avadanlıqlara və paylayıcı lövhələrə xidmət edən bir neçə orta gərginlikli qidalandırıcı ola bilər. Gərginliyin ölçülməsi həm müntəzəm monitorinqi, həm də qoruyucu funksiyaları dəstəkləyir.
Bərpa olunan enerji sistemləri
Günəş və külək qurğularında gərginliyin ölçülməsi mühafizə, monitorinq, sinxronizasiya və şəbəkə nəzarətini dəstəkləyə bilən elektrik toplama və transformasiya sistemlərindən istifadə edir.
Kommutasiya qurğularının tətbiqi
Yığcam tökmə qatran konstruksiyaları yerin, izolyasiyanın, çirklənməyə qarşı müqavimətin və naqillərin əlçatanlığının balanslaşdırılmalı olduğu qapalı keçid qurğularına inteqrasiya oluna bilər.
Ticarət binaları
Böyük ticarət obyektləri orta gərginlikli daxil olan təchizatlardan və daxili paylama sistemlərindən istifadə edə bilər. Alət gərginliyinin ölçülməsi enerjinin idarə edilməsi və mühafizə sistemlərinə məlumat verə bilər, eyni zamanda birincil dövrədən tələb olunan ayırma təmin edilir.
Bütün bu tətbiqlərdə transformator ümumi məhsul kateqoriyası ətrafında deyil, faktiki elektrik şəbəkəsi ətrafında seçilməlidir.
Hansı ümumi seçim səhvlərindən qaçınmaq lazımdır?
Bir çox ölçmə problemləri spesifikasiya mərhələsində başlayır. İkinci dərəcəli nisbət, yük, dəqiqlik, izolyasiya, sarğı quruluşu və ya quraşdırma mühiti layihəyə uyğun olmadığı üçün transformator düzgün nominal əsas gərginliyə malik ola bilər.
- Yalnız ilkin gərginliyə görə seçim:İkinci dərəcəli gərginlik, dəqiqlik, yük, faza təşkili və izolyasiya da vacibdir.
- İkinci dərəcəli yükü nəzərə almadan:Sayğaclar, rölelər, naqillər və terminallar birlikdə ikincil dövrəni yükləyir.
- Yanlış sarım konfiqurasiyasından istifadə:Qoruma və ölçmə üçün ayrıca ikincil sxemlər tələb oluna bilər.
- Neytral sistemə məhəl qoymamaq:Torpaqlama və faza quruluşu uyğun transformator əlaqəsinə təsir göstərir.
- Daxili və xarici tələblərin qarışdırılması:Ətraf mühitin mühafizəsi quraşdırma yerinə uyğun olmalıdır.
- Sigorta koordinasiyasına diqqət yetirmə:İlkin mühafizə transformator və elektrik şəbəkəsi ilə əlaqələndirilməlidir.
- Naqil uzunluğuna məhəl qoymadan:İkinci dərəcəli kabellər ümumi yükə töhfə verir və hesablamaya daxil edilməlidir.
- Sxematik olmadan seçim:Təkcə məhsulun təsviri tam fazanı və sarğı quruluşunu açıqlamaya bilər.
Yalnız nisbət problemi
İki məhsul eyni nominal ilkin-ikinci dərəcəli nisbətə malik ola bilər, lakin fərqli dəqiqlik, yük, izolyasiya, fiziki ölçülər və ya əlaqə quruluşu ola bilər.
Nisbət zəruridir, lakin tam texniki müqayisə üçün kifayət deyil.
“Hər yerdə eyni məhsul” problemi
Daxili keçid qurğusunun tətbiqi və açıq hava yarımstansiyası əhəmiyyətli dərəcədə fərqli ekoloji tələblərə malikdir. Sayt şəraitini qiymətləndirmədən bir ümumi konfiqurasiyadan istifadə qarşısı alına bilən risklər yarada bilər.
Natamam ikincili dövrə problemi
Mühəndislər bəzən aşağı axın sayğaclarını və qoruyucu releləri tam müəyyən etmədən transformatoru dəqiqləşdirirlər. Bu faktiki yükü və dəqiqlik şərtlərini yoxlamağı çətinləşdirə bilər.
Sənədləşmə problemi
Texniki sənədlərdə sarım terminalları, nisbətlər, əlaqə diaqramı, izolyasiya növü, montaj təşkili və nominal şərtlər aydın olmalıdır. Natamam sənədlər quraşdırma və istismara verməni lazımsız dərəcədə çətinləşdirə bilər.
Peşəkar Texniki Spesifikasiya nələri əhatə etməlidir?
Peşəkar spesifikasiya elektrik mühəndisləri, satınalma qrupları, istehsalçılar, quraşdırıcılar, istismara verən işçilər və texniki xidmət işçiləri üçün hansı transformator konfiqurasiyasının tələb olunduğunu dəqiq başa düşmək üçün kifayət qədər məlumat verməlidir.
| Spesifikasiya sahəsi | Müəyyən etmək üçün məlumat | Niyə vacibdir |
|---|---|---|
| İlkin sistem | Nominal gərginlik, tezlik, faza təşkili | Elektrik iş mühitini müəyyən edir |
| İkinci dərəcəli sistem | İkinci dərəcəli gərginlik və sarımın təşkili | Sayğaclara, relelərə və idarəetmə sxemlərinə uyğun gəlir |
| Dəqiqlik | Dəqiqlik sinfi və tətbiq olunan iş şəraiti | Ölçmə və ya qorunma üçün uyğunluğu təsdiq edir |
| Yük | Nominal ikinci dərəcəli yük və əlaqəli yüklər | Dəqiq ikincil çıxışı dəstəkləyir |
| İzolyasiya | Quru, tökmə qatran, neft, qaz və ya digər sistem | Gərginlik və ətraf mühit tələblərinə uyğundur |
| Quraşdırma | Daxili və ya açıq, montaj ölçüləri, terminal istiqaməti | Fiziki uyğunluğu təmin edir |
| Qoruma | Sigortanın təşkili, torpaqlama, rele əlaqələri | Təhlükəsiz sistemin işləməsini dəstəkləyir |
| Tikinti | Korpus, qapaq, dolama, nüvə, birləşdiricilər | Tam məhsul təsvirini təqdim edir |
| Test | Rutin və tətbiq olunan performans yoxlanışı | Keyfiyyəti və istismara qəbulunu dəstəkləyir |
Elektrik şəbəkəsindən başlayın
Spesifikasiya ilk növbədə əsas elektrik sistemini müəyyən etməlidir. Buraya gərginlik, tezlik, faza konfiqurasiyası, torpaqlama təşkili və nəzərdə tutulan ölçmə nöqtəsi daxildir.
Hər bir ikinci dərəcəli çıxışı müəyyənləşdirin
Hər bir ikincil sarımın müəyyən edilmiş məqsədi olmalıdır. Ölçmə sarğı və qoruyucu sarğı yalnız aşağı gərginlik verdiyi üçün eyni hesab edilməməlidir.
Bağlı yükü müəyyənləşdirin
Spesifikasiya sayğacları, releləri, çeviriciləri, idarəetmə avadanlığını, terminal bloklarını və təxmini kabel uzunluqlarını müəyyən etməlidir. Tam bağlı yük ikincil sarımın faktiki yükləmə vəziyyətini müəyyənləşdirir.
İzolyasiya və ətraf mühit tələblərini müəyyənləşdirin
Quraşdırma yeri aydın şəkildə göstərilməlidir. Daxili və açıq sistemlər fərqli izolyasiya, qapalı, səth müalicəsi və ətraf mühit xüsusiyyətləri tələb edə bilər.
Fiziki ölçüləri müəyyənləşdirin
Transformator keçid qurğusunun içərisinə quraşdırıldıqda montaj ölçüləri, terminal mövqeləri, bərkitmə delikləri, ümumi hündürlük, en və dərinlik kritik ola bilər.
Naqil və əlaqə diaqramlarını müəyyənləşdirin
Nəzarət olunan sxem əsas terminalları, ikincil terminalları, sarım əlaqələrini, torpaqlama nöqtələrini və xarici mühafizə tənzimləmələrini müəyyən etməlidir.
Yoxlama və sınaqları müəyyənləşdirin
Test transformator növü və layihə tələblərinə uyğun olmalıdır. Müntəzəm yoxlamalara elektrik performansı, izolyasiya ilə bağlı yoxlamalar, sarım əlaqələri və funksional yoxlama daxil ola bilər.
Birincil gərginliyi, ikincil gərginliyi, tezliyi, faza təşkilini, torpaqlama sistemini, dəqiqliyi və yükü təsdiqləyin.
Ölçüləri, montaj mövqeyini, terminal oriyentasiyasını, korpusun təşkilini və xidmətə çıxışı təsdiq edin.
Daxili və ya açıq havada məruz qalma, rütubət, çirklənmə, temperatur, hündürlük və korroziya şəraitini təsdiqləyin.
İlkin ərimə, ikincil torpaqlama, rele əlaqələri və nəzərdə tutulan mühafizə fəlsəfəsini təsdiq edin.
Praktik seçim iş prosesi
- Əsas şəbəkəni müəyyənləşdirin:Gərginliyi, tezliyi, faza konfiqurasiyasını, torpaqlama təşkilini və ölçmə yerini müəyyənləşdirin.
- İkinci dərəcəli tələbləri müəyyənləşdirin:İkincil gərginliyi, sarımların sayını və hər çıxışın məqsədini göstərin.
- Dəqiqliyi müəyyənləşdirin:Dəqiqlik sinfini ölçmə, monitorinq, mühafizə və ya nəzarət tələblərinə uyğunlaşdırın.
- Yükü hesablayın:Sayğaclar, relelər, naqillər, terminallar, çeviricilər və digər qoşulmuş avadanlıqları daxil edin.
- İzolyasiya seçin:Müvafiq quru, tökmə qatran, neft, qaz və ya digər izolyasiya quruluşunu seçin.
- Ətraf mühiti yoxlayın:Daxili və ya açıq şəraiti, rütubəti, çirklənməni, temperaturu və yüksəkliyi qiymətləndirin.
- Mühafizəni yoxlayın:Sigortanın təşkili, torpaqlama və qoruyucu dövrə inteqrasiyasını təsdiqləyin.
- Fiziki uyğunluğu yoxlayın:Son quraşdırma zamanı montaj ölçülərini və terminal quruluşunu təsdiqləyin.
- Sənədləri yoxlayın:Rəsmlərin, ad lövhəsi məlumatlarının, naqil diaqramının və texniki spesifikasiyanın eyni konfiqurasiyanı təsvir etdiyinə əmin olun.
Bu yanaşma sistem dizaynından məhsul seçiminə qədər daha aydın texniki yol yaradır. O, həmçinin yük və ya terminal yeri kimi zahirən kiçik bir detalın quraşdırma zamanı problemə çevrilməsi şansını azaldır.
Təsdiqdən əvvəl alıcılar nə tələb etməlidirlər?
- Ölçü rəsm:Ümumi ölçüləri, montaj nöqtələrini, terminalları və mövcud quraşdırma yerini təsdiqləyin.
- Naqil diaqramı:Birincil və ikincil terminal əlaqələrini və torpaqlama nöqtələrini yoxlayın.
- Ad lövhəsi məlumatları:Gərginlik nisbətini, tezliyi, dəqiqliyi və digər nominal xüsusiyyətləri təsdiqləyin.
- İzolyasiya təsviri:Dielektrik konstruksiyasını və nəzərdə tutulan quraşdırma mühitini təsdiqləyin.
- Test məlumatları:Seçilmiş konfiqurasiya üçün müvafiq qayda və ya performans testlərini təsdiqləyin.
Tez-tez verilən suallar
Gərginlik transformatoru nə üçün istifadə olunur?
O, yüksək ilkin gərginliyi ölçmə, ölçmə, mühafizə, monitorinq və nəzarət üçün uyğun olan mütənasib ikincili gərginliyə endirir. O, həmçinin yüksək gərginlikli dövrə ilə ikinci dərəcəli avadanlıq arasında elektrik ayırmasını təmin edir.
Gərginlik transformatoru ilə güc transformatoru arasındakı fərq nədir?
Güc transformatoru ilk növbədə elektrik enerjisini dövrələr arasında ötürmək üçün nəzərdə tutulmuşdur, alət gərginliyi transformatoru isə ölçmə və mühafizə üçün mütənasib gərginlik siqnalını təmin etmək üçün nəzərdə tutulmuşdur. Onun ikincil çıxışı toplu enerji ötürülməsi deyil, birləşdirilmiş alətlər və idarəetmə avadanlığı üçün nəzərdə tutulub.
Elektromaqnit dizaynı necə işləyir?
Elektromaqnit dizaynı bir maqnit nüvəsi ilə birləşdirilmiş ilkin və ikincil sarımlardan istifadə edir. Birincil gərginlik ikincil sarğıda mütənasib bir gərginliyə səbəb olan maqnit axını yaradır.
Transformasiya nisbəti nə deməkdir?
Transformasiya nisbəti ilkin və ikincil gərginlik arasındakı mütənasib əlaqəni təsvir edir. Bu, yüksək sistem gərginliyini sayğaclar və rölelər tərəfindən emal edilə bilən daha aşağı ikincil gərginliklə təmsil etməyə imkan verir.
Niyə dəqiqlik sinfi vacibdir?
Dəqiqlik sinfi müəyyən şərtlərdə icazə verilən ölçmə xətasını müəyyən edir. Ölçmə, monitorinq və mühafizə proqramlarının müxtəlif tələbləri ola bilər, ona görə də seçilmiş sinif nəzərdə tutulan funksiyaya uyğun olmalıdır.
İkinci dərəcəli dövrədə yük nədir?
Yük ikincil sarma ilə əlaqəli yükdür. Buraya sayğaclar, qoruyucu relelər, çeviricilər, terminallar və birləşdirici kabellər kimi qurğular daxildir. Ümumi yük ikinci dərəcəli performansa və dəqiqliyə təsir edə bilər.
Niyə bir transformatorda bir neçə ikincil sarım ola bilər?
Çoxlu ikincil sarımlar ayrı-ayrı dövrələrin müxtəlif funksiyaları yerinə yetirməsinə imkan verə bilər. Məsələn, bir sarım ölçmə xidmətinə xidmət edə bilər, digəri isə qorunma və ya müəyyən edilmiş başqa bir tətbiqi dəstəkləyir.
Quru tipli və tökmə qatran konstruksiyaları arasındakı fərq nədir?
Hər ikisi ənənəvi maye izolyasiyasından qaçır, lakin tökmə qatran konstruksiyası seçilmiş komponentləri əhatə etmək üçün epoksi qatranından istifadə edir. Bu, uyğun daxili tətbiqlərdə nəmə və çirklənməyə faydalı müqavimət göstərən möhürlənmiş, mexaniki cəhətdən sabit bir quruluş yarada bilər.
Xarici konfiqurasiya nə vaxt tələb olunur?
Transformator açıq yerdə, məsələn, açıq yarımstansiyada quraşdırıldıqda açıq konfiqurasiya istifadə olunur. Dizayn yağış, rütubət, temperaturun dəyişməsi, çirklənmə, ultrabənövşəyi şüalara məruz qalma və digər sahə şərtlərini nəzərə almalıdır.
Eyni transformator həm daxili, həm də açıq havada istifadə edilə bilərmi?
Mütləq deyil. Elektrik göstəriciləri oxşar görünə bilər, lakin qapalı, izolyasiya, səthin qorunması, ətraf mühitə qarşı müqavimət və montaj tələbləri daxili və açıq qurğular arasında əhəmiyyətli dərəcədə fərqlənə bilər.
Kapasitiv gərginlik transformatoru nədir?
Kapasitiv gərginlik transformatoru miqyaslı gərginlik siqnalını əldə etmək üçün transformator bölməsi ilə birlikdə kapasitiv gərginlik bölgüsündən istifadə edir. O, uyğun yüksək gərginlikli ölçmə və mühafizə proqramlarında istifadə oluna bilər və həmçinin dizayndan asılı olaraq müəyyən rabitə funksiyalarını dəstəkləyə bilər.
Elektron gərginlik transformatoru nədir?
Elektron gərginlik transformatoru və ya sensoru mütənasib çıxış təmin etmək üçün sensor element və elektron siqnal çevrilməsindən istifadə edir. Onun spesifikasiyası sensor texnologiyasına, çıxış interfeysinə, dəqiqliyə, güc tələblərinə, ətraf mühit şəraitinə və aşağı axın avadanlığının uyğunluğuna cavab verməlidir.
Gərginlik transformatoru rele qorunmasını necə dəstəkləyir?
O, mühafizə rölelərinə miqyaslı gərginlik siqnalı verir. Mühafizə sxemindən asılı olaraq, rele həmin siqnaldan həddindən artıq gərginlik, aşağı gərginlik, istiqamət məntiqi, sinxronizasiya və ya tətbiq üçün xüsusi mühafizə hesablamaları kimi funksiyalar üçün istifadə edə bilər.
İkinci dərəcəli torpaqlama niyə vacibdir?
Müəyyən edilmiş ikincil torpaqlama tənzimləməsi idarə olunan elektrik istinadını yaradır və ikincil dövrənin təhlükəsizliyini dəstəkləyir. Dəqiq torpaqlama üsulu avadanlığın dizaynına və müvafiq elektrik tələblərinə uyğun olmalıdır.
Niyə yüksək gərginlikli qoruyucu daxil ola bilər?
Bir qoruyucu transformator üçün əsas tərəfdən qorunma təmin edə bilər və müəyyən daxili nasazlıqların nəticələrini məhdudlaşdırmağa kömək edə bilər. Onun reytinqi və koordinasiyası transformatora və ətrafdakı elektrik şəbəkəsinə uyğunlaşdırılmalıdır.
Sifariş verməzdən əvvəl hansı texniki məlumatlar yoxlanılmalıdır?
Vacib məlumatlara ilkin gərginlik, ikincil gərginlik, tezlik, faza konfiqurasiyası, torpaqlama təşkili, dəqiqlik sinfi, yük, sarım konfiqurasiyası, izolyasiya növü, quraşdırma yeri, ölçülər, terminalın təşkili, mühafizə tələbləri və müvafiq sınaq tələbləri daxildir.
Bir gərginlik transformatoru xüsusi keçid qurğusu layihəsi üçün fərdiləşdirilə bilərmi?
Layihəyə xas konfiqurasiyalara gərginlik nisbəti, ikincil sarım quruluşu, montaj ölçüləri, terminal konfiqurasiyası, izolyasiya quruluşu, qoruyucu inteqrasiyası və digər müəyyən edilmiş texniki tələblər daxil ola bilər. Xüsusi dizaynlar təsdiq edilmiş çertyojlar və texniki spesifikasiyalar vasitəsilə idarə olunmalıdır.
Nə üçün transformator və rele və ya sayğac birlikdə göstərilməlidir?
İkinci dərəcəli cihaz transformatorun faktiki yükünün bir hissəsini yaradır və tələb olunan siqnal xüsusiyyətlərini müəyyənləşdirir. Transformatorun qoşulmuş sayğac və ya rele ilə əlaqələndirilməsi nisbət, dəqiqlik, yük və naqil şəraitinin tam ölçmə zənciri üçün uyğun olmasını təmin edir.
Daha yaxşı gərginliyin ölçülməsi enerji sisteminin qorunmasını necə gücləndirə bilər?
Etibarlı gərginlik məlumatları müasir elektrik mühafizəsi və nəzarətinin əsaslarından biridir. Operatorlar ilkin şəbəkədə nə baş verdiyini bilməlidirlər, sayğaclar sabit ölçmə siqnallarına ehtiyac duyurlar və anormal vəziyyətlər barədə qərar qəbul edərkən qoruyucu relelər etibarlı elektrik girişlərinə ehtiyac duyurlar.
Alət transformatoru texnologiyası bu tələblər və yüksək gərginlikli elektrik sistemi arasında körpü yaradır. Proporsional ikincil siqnal və elektrik ayırma təmin etməklə, avadanlıq ölçü və mühafizə cihazlarının funksional olaraq əsas şəbəkəyə bağlı qalaraq idarə olunan gərginliklə işləməsinə imkan verir.
Seçim prosesi faktiki ərizə ilə başlamalıdır. İlkin gərginlik, ikincil gərginlik, tezlik, faza konfiqurasiyası, torpaqlamanın təşkili, dəqiqlik, yük, sarımların sayı, izolyasiya, quraşdırma mühiti, qorunma və fiziki ölçülər məhsulun yekunlaşdırılmasından əvvəl müəyyən edilməlidir.
Texnologiya seçimi də vacibdir. Elektromaqnit sistemləri orta gərginliyin ölçülməsi və mühafizəsi üçün geniş tətbiq olunur. Kapasitiv dizaynlar müəyyən yüksək gərginlikli tətbiqlər üçün uyğun həllər təmin edə bilər, elektron sensor texnologiyaları isə getdikcə artan rəqəmsal elektrik arxitekturasını dəstəkləyə bilər.
Ətraf mühit və mexaniki şərtlər eyni diqqətlə nəzərdən keçirilməlidir. Xarici qurğular hava, çirklənmə, temperatur dəyişikliyi və ultrabənövşəyi şüalara məruz qalması ilə mübarizə apararkən qapalı avadanlıq idarə olunan keçid qurğusu mühitində işləyə bilər.
İstehsalçılar və layihə qrupları üçün dəqiq sənədləşdirmə aparatın özü qədər vacibdir. Ölçü təsvirləri, sarma diaqramları, ad lövhəsi məlumatları, terminalın identifikasiyası, izolyasiya detalları, sınaq məlumatları və quraşdırma təlimatları transformatoru son elektrik sisteminə düzgün şəkildə inteqrasiya etməyə imkan verir.
Nəhayət, düzgün müəyyən edilmişdirGərginlik transformatoruölçü komponentindən daha artıqdır. Bu, müasir elektrik infrastrukturunu müşahidə edilə bilən və idarə edilə bilən saxlayan ilkin enerji şəbəkəsi ilə ölçmə, mühafizə, monitorinq və idarəetmə sistemləri arasında interfeysdir.
Enerji Sisteminiz üçün Gərginlik Ölçmə Həllinə ehtiyacınız varmı?
Gələcəkdaxili və xarici konfiqurasiyaları, sarğı tənzimləmələrini, izolyasiya sistemlərini, mühafizə tələblərini və fərdiləşdirilmiş texniki spesifikasiyaları əhatə edən tətbiq üçün xüsusi gərginlik ölçmə həllərini dəstəkləyir. Layihə tələbləri və texniki müzakirələr üçün,bizimlə əlaqə saxlayın.
