Comewill fabrikinin SGB Series Üç Fazalı Kapsülsüz Quru Tipli Transformatoru sənaye və kommersiya tətbiqləri üçün quru tipli transformatorlar almaq istəyən istifadəçilər üçün həlldir. Ən müasir izolyasiya, maqnit dövrəsinin optimallaşdırılması və modul konstruksiyası ilə dizayn edilmiş bu transformator yüksək təhlükəsizlik, səmərəlilik və ətraf mühitə uyğunlaşma qabiliyyətini təklif edir.

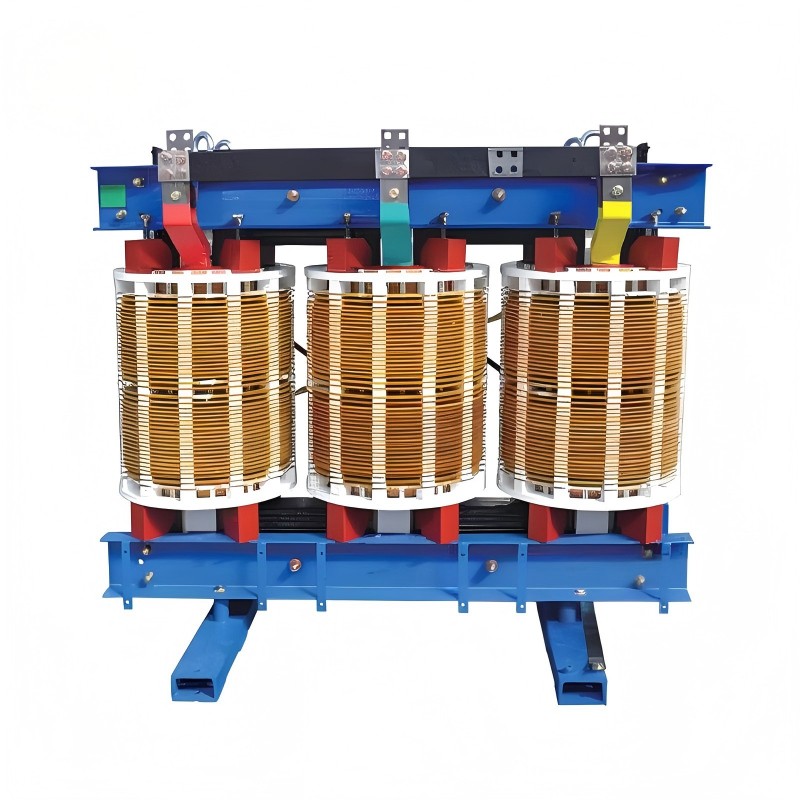

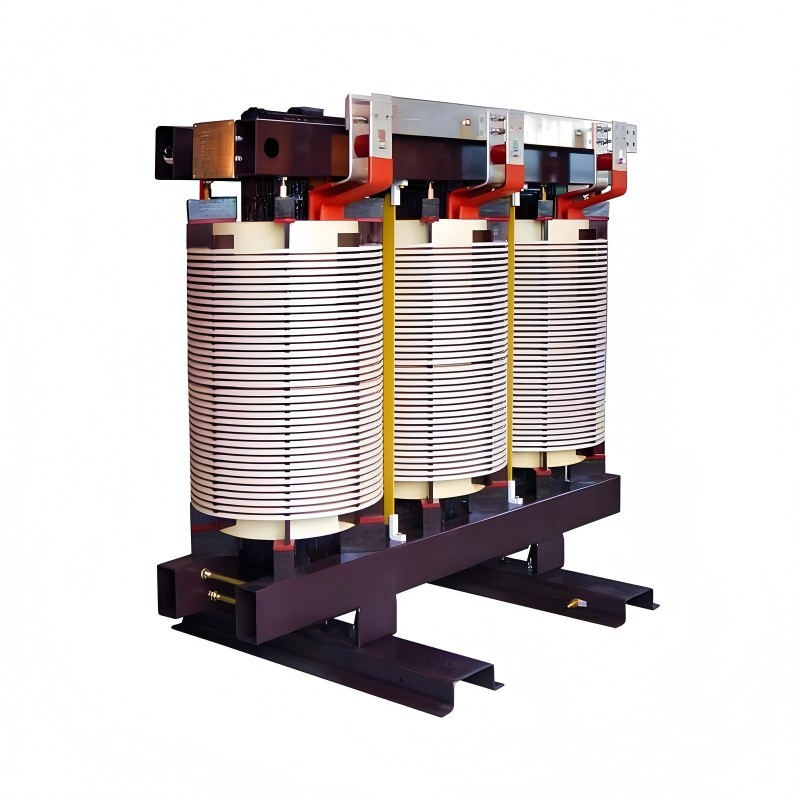

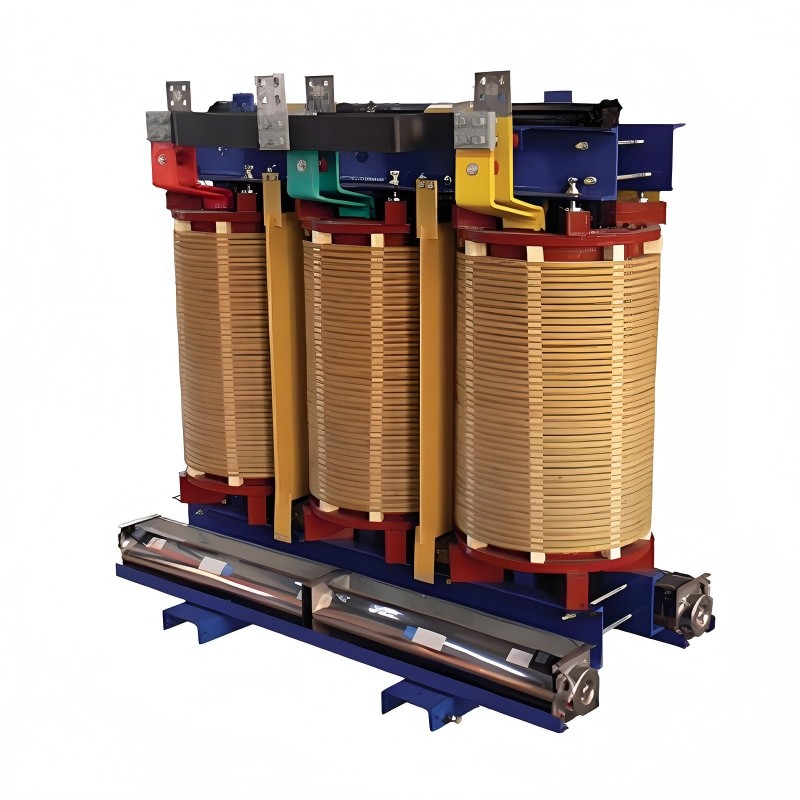

SGB Series Üç Fazalı Kapsülsüz Quru Tipli Transformator, ənənəvi qatran tökmə əvəzinə qabaqcıl vakuum təzyiqi emprenye (VPI) texnologiyasından istifadə edən, kapsullaşdırılmamış quru tipli transformatordur. Xüsusilə aşağıdakılar üçün nəzərdə tutulmuşdur:
Orta gərginlikdən aşağı gərginliyə qədər güc transformasiyası (10–35kV / 0,4kV)
Daxili və yarı açıq qurğular
Yüksək yanğın təhlükəsizliyi və nəmə davamlılıq tələb edən tətbiqlər
SGB Series Üç Fazalı Kapsullaşdırılmamış Quru Tipli Transformator etibarlı və səmərəli işləməyi təmin etmək üçün bir çox qabaqcıl texnologiyaları birləşdirir:
1. Təkmil Maqnit Əsas Dizayn
Yüksək keçiriciliyə malik laminatlı silikon polad
Pilləli dövrə quruluşu əsas itkini azaldır
Üçüncü harmonik təhrifi effektiv şəkildə yatırır
2. Yüksək Performanslı İzolyasiya Sistemi
İkili izolyasiya sistemi (H-class + NOMEX®)
Əla istilik müqaviməti və dielektrik gücü
Kimyəvi korroziyaya və rütubətə davamlıdır

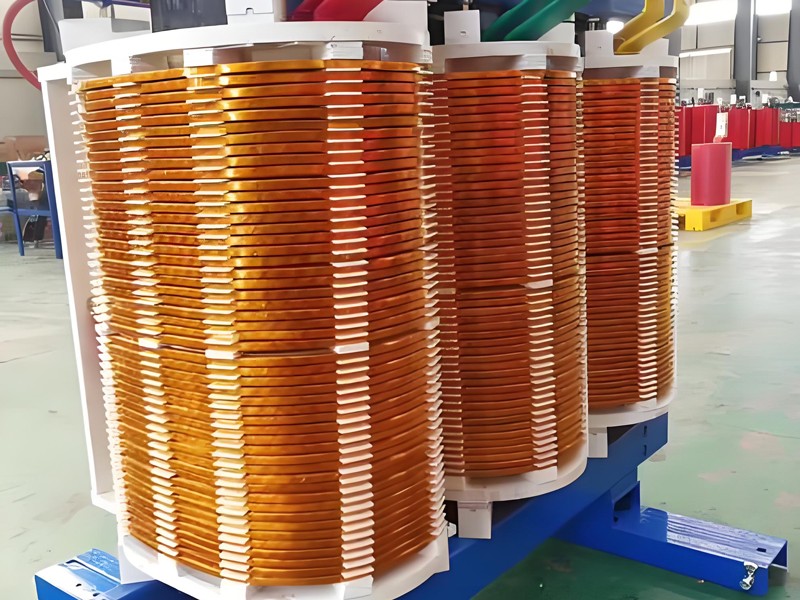

3. Optimallaşdırılmış Sarma Strukturu
Yüksək gərginlik: Laylı tort quruluşu
Aşağı gərginlik: vahid cərəyan paylanması üçün folqa sarğı
Təkmilləşdirilmiş qısaqapanma müqaviməti və mexaniki güc
4. Effektiv Termal İdarəetmə
Açıq havalandırma dizaynı soyutma səmərəliliyini artırır
Aşağı itkili materiallar istilik əmələ gəlməsini azaldır
>95% rütubətli mühitlərdə belə stabil əməliyyat
5. VPI İstehsalat Prosesi
İkincil vakuum təzyiqi emprenye
Güclü nəmə davamlı və çirklənməyə davamlı qabiliyyət
Çox aşağı qismən boşalma, uzadılmış xidmət müddəti
6. Təhlükəsizlik və Ətraf Mühitin Mühafizəsi
Yanmaz və partlayışa davamlı dizayn
Tamamilə təkrar emal edilə bilən materiallar
Beynəlxalq ekoloji standartlara cavab verir
| Nominal güc (kVA) | Nominal gərginlik | Vektor qrupu | Yüksüz itki (W) | Yük itkisi (W) | Yüksüz cərəyan (%) | Empedans gərginliyi (%) | ||||||||||
| HV (kV) | Vurma diapazonu (%) | LV (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 Və ya ±2 X 2,5 | 0.4 | Dyn11 və ya Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Dəniz platformaları və dəniz mühitləri
Kimya və neft-kimya zavodları
Yüksək mərtəbəli ticarət binaları və məlumat mərkəzləri
Hava limanları, xəstəxanalar və dəmir yolu tranzit sistemləri
Sənaye istehsalı obyektləri
Rütubətli və ya yüksək temperaturlu bölgələr (tropik iqlimlər)
Modul və açıq struktur SGB Series Üç Fazalı Kapsullaşdırılmamış Quru Tipli Transformatorun texniki xidmətini sadə və sərfəli edir:
Daimi Yoxlama
Toz yığılmasını yoxlayın və havalandırma kanallarını təmizləyin
Bağlantıları boşluq və ya həddindən artıq istiləşmə üçün yoxlayın
Ətraf Mühitin Monitorinqi
Düzgün havalandırma təmin edin və həddindən artıq çirklənmənin qarşısını alın
Mümkünsə, rütubəti tövsiyə olunan hədlərdə saxlayın
Elektrik testi
İzolyasiya müqavimətini vaxtaşırı ölçün
Yük şəraitinə və temperaturun yüksəlməsinə nəzarət edin
Profilaktik Baxım
Sarımları və əsas səthləri təmizləyin
Korroziya və ya izolyasiyanın pozulması əlamətlərini yoxlayın
