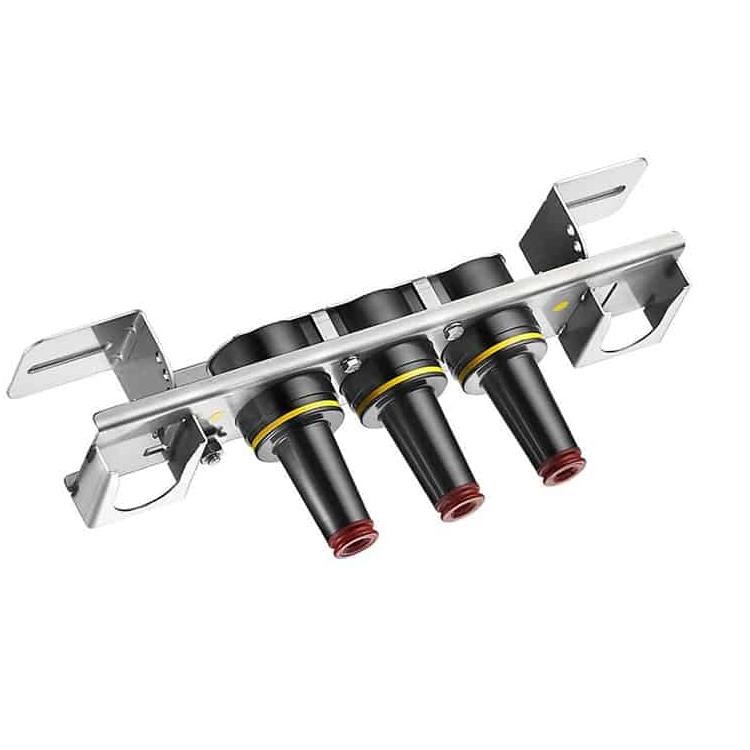

15KV 200A Yük Aparıcı Qovşağı

Comewill fabrikinin 15KV 200A Loadbreak Junction, şərtlərdən asılı olmayaraq etibarlı, ardıcıl performansı təmin edən tam mis cərəyan daşıyan yola malikdir.
O, IEEE Standard 386 tələblərinə tam cavab verir və rəqiblərin məhsulları və eyni zamanda IEEE Standard 386-ya uyğun gələn digər cütləşmə komponentləri ilə tamamilə əvəz edilə bilər. Uyğun hissələrlə quraşdırıldıqda, bu yük kəsmə qovşağı, yükdən yayınma tətbiqləri üçün ideal olan tam qorunan əlaqə təmin edir.

15KV 200A yük kəsmə qovşağı nədir?

15KV 200A Loadbreak Junction 15kV yeraltı kabelləri təhlükəsiz şəkildə birləşdirmək, bölmək və bölmək üçün enerji paylama sistemlərində istifadə olunan orta gərginlikli kabel qoşulma cihazıdır və eyni zamanda yük kəsilməsi (canlı keçid) əməliyyatına imkan verir. O, adətən, çevik döngə, kran və ya birləşdirmə konfiqurasiyalarına imkan verən daxili olaraq bir-birinə bağlanan çoxsaylı 200A interfeysləri (məsələn, 2, 3 və ya 4 yol) ehtiva edir. IEEE Standard 386-a uyğun olaraq qurulmuşdur, o, tam qorunan, təhlükəsiz və etibarlı işləməyi təmin edir, altlıqda quraşdırılmış transformatorlar, keçid qurğuları və yeraltı çəngəl proqramlarında.

İSTEHSAL SINAQLARI

Testlər IEEE/ANSI 386 standartına uyğun olaraq aparılmışdır.
Minimum Korona Gərginlik Səviyyəsi – 11 kV
AC 1 dəqiqəlik dayanıqlılıq – 34 kV

Chardon istehsal prosesinin tələblərinə uyğun olaraq aparılan sınaqlar:
Fiziki Müayinə
Dövri parçalanma
Dövri rentgen analizi

Gərginlik qiymətləri
Gərginlik sinfi 15 kV
Maks. Qiymətləndirmə Fazadan Fazaya 14,4 kV
Maks. Qiymətləndirmə Fazadan Yerə 8,3 kV
AC 1 Dəqiqə 34 kV-a dözümlüdür
DC 15 Dəqiqə 53 kV-a dözümlüdür
BIL və Tam Dalğa Crest 95 kV
Minimum Korona Gərginlik Səviyyəsi 11 kV
CARİ Reytinqlər
Davamlı: 200 amper rms
Kommutasiya: 14,4 kV-də 200 amper rms-də 10 əməliyyat
Arızanın bağlanması: 10 ardıcıl uğurlu keçid əməliyyatından sonra 0,17 s üçün 14,4 kV-də simmetrik 10,000 amper rms
Qısa müddət:
• 0,17 s üçün simmetrik 10,000 amper rms
• 3,0 s üçün simmetrik 3500 amper rms

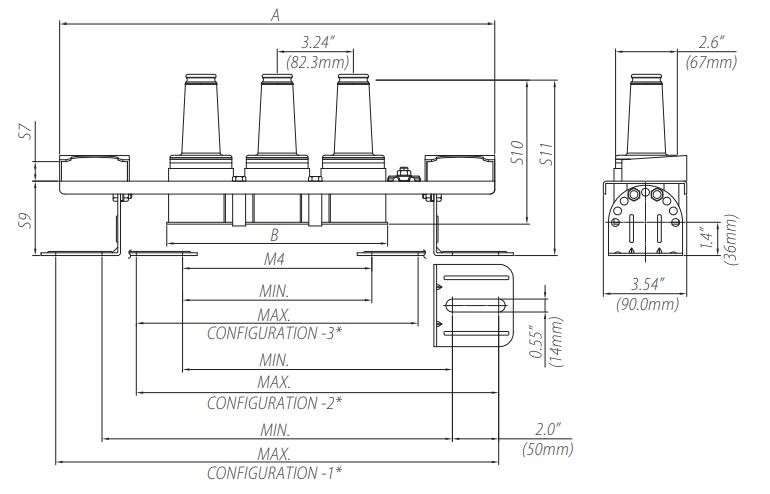

Mötərizədə Ölçü Məlumatı ilə Birləşmə

Loadbreak Əməliyyat Addımları

1. Çubuğu dartılan gözə möhkəm bərkidin.
2. Heç bir dartma qüvvəsi tətbiq etməyin – dirsək və kol arasında səth sürtünməsini qırmaq üçün bağlayıcıya bir az saat əqrəbi istiqamətində çevirin.
3. Sürətli, möhkəm bir hərəkətlə birləşdiricini birbaşa koldan çıxarın. Bağlayıcını hər hansı bir yer müstəvisindən uzaq tutduğunuzdan əmin olun.
4. Bu aksesuarın istismar təlimatlarına əməl edərək birləşdiricini müvafiq aksesuar cihazına qoyun.
5. İzolyasiya edilmiş qoruyucu qapağı (sistemin yerə qoşulmuş drenaj naqili ilə) hər hansı açıq enerjili kolbaqa taxmaq üçün sıxacdan istifadə edin.

Tez-tez verilən suallar

15KV 200A yük kəsmə qovşağının əsas funksiyası nədir?
O, enerjili paylayıcı sistemlərdə yüklənmənin təhlükəsiz keçidinə imkan verərkən orta gərginlikli kabelləri bölmək, dövrələmək, kran etmək və ya birləşdirmək üçün istifadə olunur.
Digər markalarla uyğundurmu?
Bəli, o, IEEE Standard 386™ standartına tam uyğun gəlir və digər uyğun ayrıla bilən izolyasiya edilmiş birləşdirici sistemlərlə tam dəyişdirilə bilir.
Yeraltı qurğularda istifadə edilə bilərmi?
Tamamilə. O, xüsusi olaraq rütubət, toz və məkan məhdudiyyətlərinin ümumi olduğu yastiqlərə quraşdırılmış avadanlıq və yeraltı tonoz tətbiqləri üçün nəzərdə tutulmuşdur.
15KV 200A Loadbreak Junction hansı təhlükəsizlik xüsusiyyətlərini təmin edir?
Təhlükəsiz keçid üçün tam qorunan EPDM izolyasiyası, idarə olunan yük qırma əməliyyatı, yüksək impulslara davamlılıq qabiliyyəti və sabit qövs kəsilməsi performansı təklif edir.
