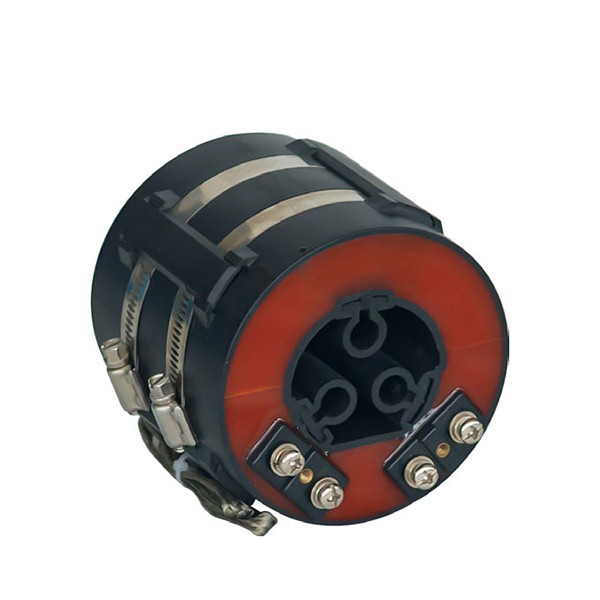

Comewill, aparıcı Çin istehsalçısı və təchizatçısı olaraq, sizin üçün yığcam ölçü, asan quraşdırma üçün ayrıla bilən nüvə və idxal edilmiş silikon poladdan istifadə edərək yüksək dəqiqlikli ölçmə kimi əsas üstünlüklər təklif edən LMZK-10 cərəyan transformatorunu təqdim edir. O, xüsusi olaraq 10 kV-luq kompakt keçid qurğuları üçün nəzərdə tutulmuşdur.
Bu LMZK-10 cərəyan transformatoru kiçik ölçülü, yüngül çəki, dəyişdirilə bilən və asan quraşdırma kimi əsas üstünlüklərə malikdir və kompakt tam izolyasiya edilmiş halqalı şəbəkə keçid qurğularının satınalma ehtiyacları üçün geniş uyğundur. O, bütün sistem üçün hərtərəfli həll və məlumat dəstəyi təmin edərək, nümunə götürmə vahidi yaratmaq üçün RTU və FTU kimi uzaq terminal avadanlığı ilə birləşmək üçün xüsusilə uyğundur. Satınalma və quraşdırmadan sonra orijinal naqilləri dəyişdirməyə ehtiyac yoxdur. O, birbaşa qoşulmuş daxil olan və çıxan kabellərə quraşdırıla bilər, əməliyyatı sadə və sürətli edir, mühəndislik quraşdırma xərclərini əhəmiyyətli dərəcədə azaldır. Hal-hazırda SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS və s. kimi kompakt tam izolyasiya edilmiş halqalı şəbəkə kommutator seriyalarında geniş istifadə olunur və birləşdirilmiş yarımstansiyaların, kabel paylayıcı qutuların və digər avadanlıqların satınalınması və dəstəklənməsi üçün də uyğundur.
Əsas materiallar və proseslər baxımından LMZK-10 cərəyan transformatoru maqnit materialları kimi yüksək keyfiyyətli idxal olunan yüksək keçiriciliyə malik silisium polad təbəqələrdən istifadə edir ki, bunlar çıxarıla bilən dəmir nüvələrin xüsusiyyətlərinə və aşağı maqnit dövrə itkilərinə malikdir. Qatran alov gecikdirən plastik qabığın içərisinə vakuumla tökülür, əla nəmlik müqaviməti, sabit işləməsi və sonradan texniki xidmətə ehtiyacı yoxdur, bu da uzunmüddətli istifadə üçün satınalma xərclərinin səmərəliliyi tələblərinə cavab verir. Quraşdırma zamanı iki yarımdairəvi halqanı fazadan ayrılmış kabelə sıxın və onları kabel ilə qüsursuz şəkildə qarışdırmaq üçün sıxaclarla bərkidin, gözəl və uyğunlaşdırılmış görünüş yaradın. Məhsul spesifikasiyası 35 mm² ilə 400 mm² arasında dəyişən 10KV kabellərin satınalma ssenarisi üçün uyğundur. Qısqac möhkəm və etibarlı olan yüksək keyfiyyətli paslanmayan poladdan hazırlanmışdır. İstifadə zamanı yaranan burulğan cərəyanı yoxdur, avadanlığın təhlükəsiz işləməsini təmin edir.
Yük tərəfindəki güc əmsalı COS φ=0.8-ə cavab verməlidir (histerezis xüsusiyyətlərini nümayiş etdirir).
Nominal ikincil cərəyan müxtəlif enerji sistemlərinin ehtiyaclarını ödəmək üçün 5A və ya 1A spesifikasiyalarından seçilə bilər.
Ətraf mühitin temperatur diapazonu: Aşağı hədd -5 ℃, yuxarı həddi 40 ℃, orta gündəlik temperatur isə 30 ℃-dən çox olmamalıdır.
Nominal iş tezliyi iki ümumi standartı dəstəkləyir: 50Hz və ya 60Hz.
Avadanlığın quraşdırılması hündürlüyü 1000 metr və ya aşağıda nəzarət edilməlidir.
Çirklənmə səviyyəsi II Səviyyə standartına cavab verir və adi sənaye mühitləri üçün uyğundur.
Məhsulun istehsalı və yoxlanılması GB20840.1 və GB20840.2 milli standartlarına ciddi şəkildə əməl edir.

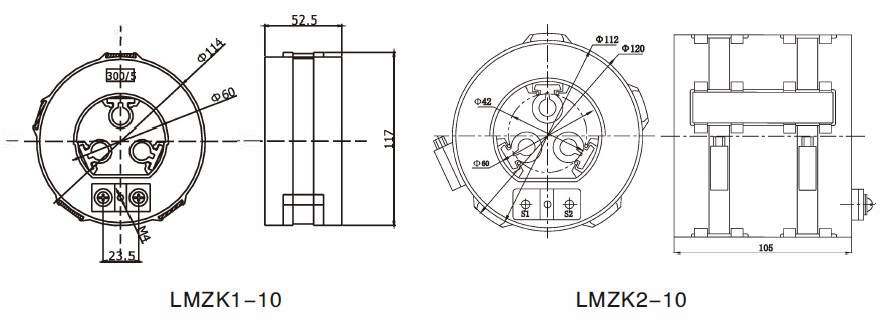

LMZK1
| Növ | LMZK1-10C | LMZK1-10P | LMZK1-10CP | |||||||
| Məqsəd | Cərəyan transformatorunun ölçülməsi | Qoruyucu cərəyan transformatoru | İkiqat sarğı cərəyan transformatoru | |||||||
| Nisbət | Dəqiqlik sinfi və nominal yük (VA) | Dəqiqlik sinfi və nominal yük (VA) | Dəqiqlik sinfi və nominal yük (VA) | |||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 50/5 |
|
|
2.5 |
|
|
|
|
|
|
|
| 75/5 |
|
|
2.5 |
|
|
1.5 |
|
|
|
|
| 100/5 |
|
2.5 |
|
|
|
2.5 |
|
|
|
|
| 150/5 |
|
2.5 |
|
|
1.5 | 3.75 |
|
|
|
|
| 200/5 | 2.5 | 5 |
|
|
2.5 | 5 |
|
|
|
|
| 300/5 | 2.5 | 5 |
|
1.5 | 2.5 | 5 |
|
2.5 |
|
1.5 |
| 400/5 | 5 | 5 |
|
1.5 | 2.5 | 5 | 2.5 |
|
|
2.5 |
| 500/5 | 5 | 5 |
|
2.5 | 3.75 | 7.5 | 2.5 |
|
|
2.5 |
| 600/5 | 5 | 5 |
|
2.5 | 5 | 10 | 2.5 |
|
|
2.5 |
LMZK2
| Növ | LMZK2-10C |
|
|
LMZK2-10P |
|
LMZK2-10CP | |||||||
| Məqsəd |
|
Cərəyanı ölçmək | Qoruyucu cərəyan | İkiqat sarım cərəyanı | |||||||||
|
|
transformator |
|
transformator |
|
transformator | ||||||||
| Nisbət |
|
Dəqiqlik sinfi və | Dəqiqlik sinfi və | Dəqiqlik sinfi və nominal yük | |||||||||
|
|
nominal yük (VA) | nominal yük (VA) | (VA) | ||||||||||
| 0,2 0,5 1 10P15 10P10 10P5 0,5 1 10P10 10P5 | |||||||||||||
| 50/5 | 2.5 |
|
2.5 | ||||||||||
| 75/5 | 2.5 | 2.5 | 2 |
|
1.5 | ||||||||
| 100/5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 150/5 | 2.5 | 5 |
|
2.5 | 5 |
|
2.5 | 2.5 | |||||
| 200/5 | 3.75 | 7.5 |
|
3.75 | 7.5 |
|
3.75 | 2.5 | |||||
| 300/5 | 2.5 | 5 | 3.75 | 5 | 10 | 2.5 | 5 |
|
2.5 |
|
5 | ||
| 400/5 | 5 | 7.5 | 3.75 | 5 | 10 | 5 | 5 |
|
2.5 | 5 | |||
| 500/5 | 5 | 7.5 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
| 600/5 | 5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 3.75 | 7.5 | ||||
