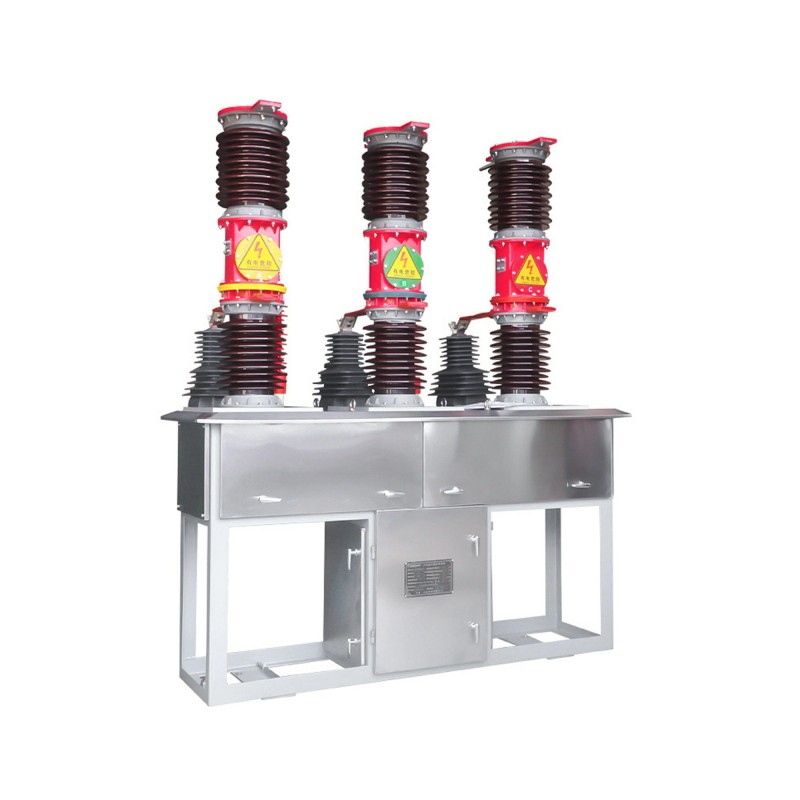

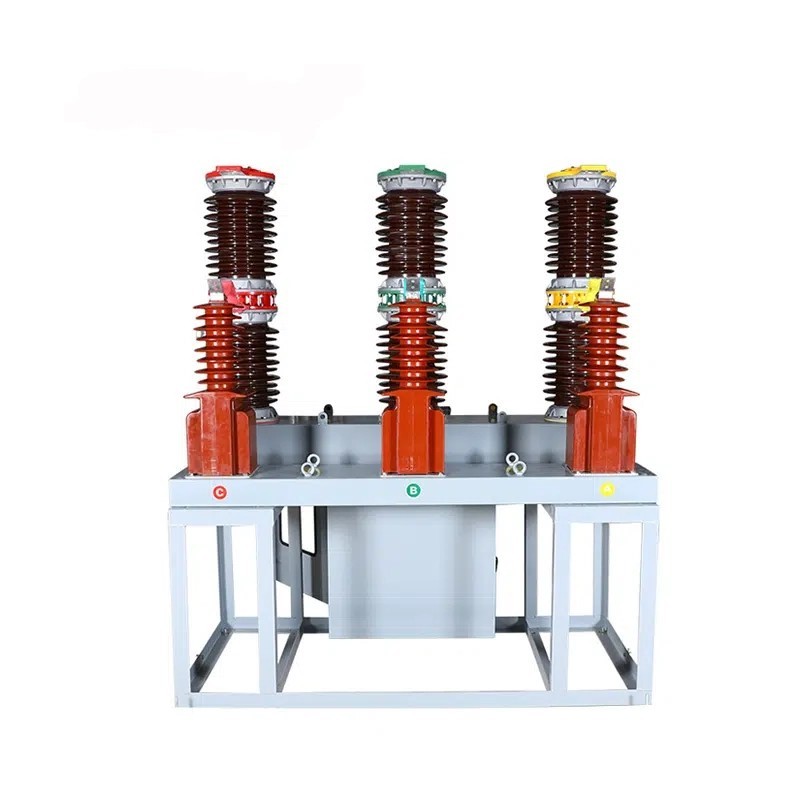

Yüksək keyfiyyətli ZW7 Xarici Yüksək Gərginlikli AC VCB Çin istehsalçısı Comewill tərəfindən təklif olunur. Onun dizayn performansı GB1984-89 "AC yüksək gərginlikli dövrə açarları" milli standartına uyğundur və Beynəlxalq Elektrik Texniki Komissiyasının (IEC) IEC-56 "AC Yüksək Gərginlikli Devre Kesiciləri" standartının tələblərinə cavab verir.
Bu seriya açarları əsasən açıq havada 35KV elektrik ötürücü və transformasiya sistemlərində nəzarət və mühafizə üçün istifadə olunur. ZW7 Xarici Yüksək Gərginlikli AC VCB həmçinin şəhər və kənd elektrik şəbəkələrinin, eləcə də sənaye və dağ-mədən müəssisələrinin normal işləməsi və qısaqapanmadan mühafizəsi üçün də tətbiq olunur.

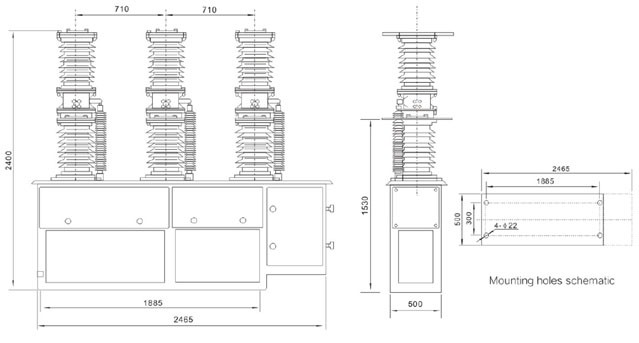

Sütun tipli çini izolyatorunun ümumi quruluşunu qəbul edərək, yuxarı izolyator vakuum kəsicisini yerləşdirir, aşağı hissəsi isə sütunlu çini izolyatoru kimi xidmət edir. Məhsul tez-tez əməliyyatlar üçün uyğundur və etibarlı sızdırmazlıq, qocalma əleyhinə xüsusiyyətlər, yüksək təzyiqə davamlılıq, yanmazlıq, partlamama, uzun xidmət müddəti, asan quraşdırma və texniki xidmət kimi üstünlüklərə malikdir.
1. İş temperaturu -40 ℃ ilə +40 ℃ arasında dəyişən temperaturlara davam edə bilər və həddindən artıq soyuq və ya isti olmasından asılı olmayaraq performans sabitdir.
2. Ən yüksək hündürlük 1000 metrə çata bilər və hava təzyiqi aşağı olsa belə, zənciri itirmədən etibarlı şəkildə işləyə bilər.
3. ZW7 Outdoor High Voltage AC VCB yaxşı külək müqavimətinə malikdir və küləyin sürəti saatda 10 kilometrə qədər davam edə bilir; Modelin 132/230kV nominal gərginliyi varsa, tələblərə cavab vermək üçün minimum küləyin sürəti saatda 3,2 kilometr olmalıdır.
4. Zəlzələyə davamlılıq çox möhtəşəmdir və 8 bal gücündə bir zəlzələnin intensivliyi daşına bilər. Onu geoloji şəraiti zəif olan yerlərdə də istifadə etmək olar.
5. Sürünmə məsafəsi üçün bir standart var, kilovolt üçün ən azı 31 millimetrdir. Ətraf mühit rütubətli və ya çirkli olsa belə, bu, alovlanma xətalarının qarşısını effektiv şəkildə ala bilər.
6. ZW7 Xarici Yüksək Gərginlikli AC VCB havanın çirklənməsinə qarşı güclü müqavimətə malikdir və xüsusi olaraq IV sinif çirklənmiş mühitlər üçün nəzərdə tutulub. Mürəkkəb sənaye sahələrində və ya açıq mühitlərdə istifadə edilə bilər.
1. Temperatur -40 ℃ ilə + 40 ℃ arasında dəyişir və biz həddindən artıq soyuqdan və ya istidən qorxmuruq;
2.1000 metrdən çox olmayan hündürlük kifayətdir və bir qədər aşağı təzyiqli mühit ona heç təsir göstərməyəcək;
3.Maksimum külək gücü saatda 10 kilometrdir və 132/230kV model optimal performansa nail olmaq üçün saatda 3,2 kilometr minimum küləyin sürətinə cavab verməlidir;
4.8 bal gücündə zəlzələlərə tab gətirə bilir və zəlzələyə meyilli ərazilərdə rahatlıqla istifadə edilə bilər;
5. Elektrik təhlükəsizliyini təmin edən kilovolt üçün ən azı 31 millimetr sürüşmə məsafəsi;
6.Specially Class IV çirklənmiş mühitlər üçün nəzərdə tutulmuşdur, ZW7 Outdoor High Voltage AC VCB mürəkkəb sənaye sahələrində və kəskin açıq hava çirkliliyi olan yerlərdə istifadə edilə bilər.
| YOX | Maddə | Vahid | Dəyər | ||
| 1 | Nominal gərginlik | KV | 40.5 | ||
| 2 | Nominal izolyasiya səviyyəsi | Güc tezliyi gərginliyə davamlıdır | Quru test | 95 | |
| Yaş test | 80 | ||||
| İldırım impulsuna tab gətirmə gərginliyi (pik) | 185 | ||||
| 3 | Nominal cərəyan | A | 1250,1600,2000 | ||
| 4 | Nominal qısaqapanma cərəyanı | KA | 20,25,31.5 | ||
| 5 | Qiymətləndirilmiş əməliyyat ardıcıllığı |
|
0-0.3s-kombinasiya-180s-kombinasiya | ||
| 6 | Nominal qısaqapanma cərəyanının kəsilmə vaxtları | dəfə | 12 | ||
| 7 | Nominal qısa qapanma cərəyanı (pik) | KA | 50,63,80 | ||
| 8 | Nominal pik cərəyana tab gətirir | ||||
| 9 | Qiymətləndirilmiş qısamüddətli cərəyan | KA | 20,25,31.5 | ||
| 10 | Nominal qısaqapanma davamlı cərəyan | S | 4 | ||
| 11 | Orta açılış sürəti | m/s | 1,5±0,2 | ||
| 12 | Orta bağlama sürəti | 0,7±0,2 | |||
| 13 | Əlaqənin bağlanma vaxtı | s | ≤2 | ||
| 14 | Üç fazalı birləşdirilmiş (dəqiqə) qapı sinxron vaxt fərqi | ≤2 | |||
| 15 | Bağlanma vaxtı | ≤150 | |||
| 16 | Açılış vaxtı | ≤60 | |||
| 17 | Mexanik həyat | dəfə | 10000 | ||
| 18 | Nominal iş gərginliyi və köməkçi dövrənin nominal gərginliyi | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Faza dövrə başına DC müqaviməti (transformatorsuz) | μΩ | ≤100 | ||
| 20 | Dinamik və statik kontaktlar aşınma qalınlığına imkan verir | mm | 3 | ||
| 21 | çəki | kq | 800 | ||
