Canlı Statuslu EKL-4DXN Xətt Arızası Göstəricisi

Canlı Statuslu EKL-4DXN Xətt Arızası Göstəricisi nədir?

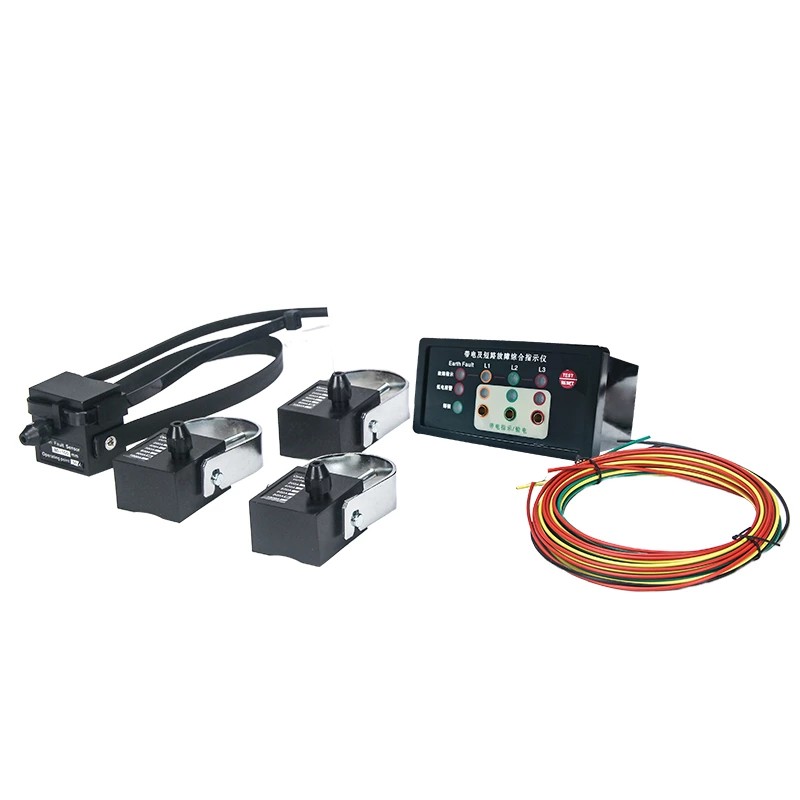

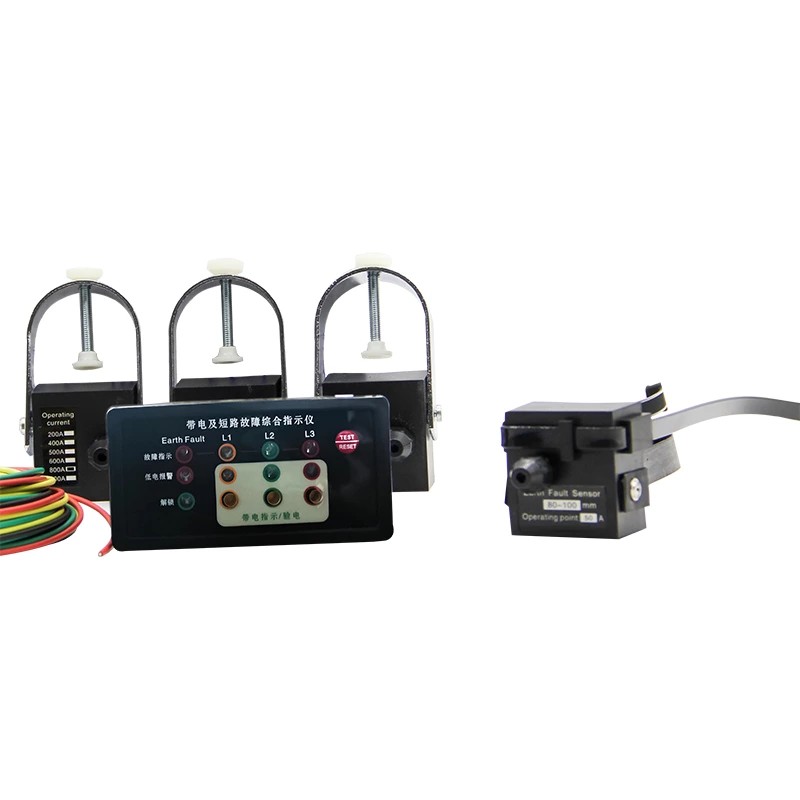

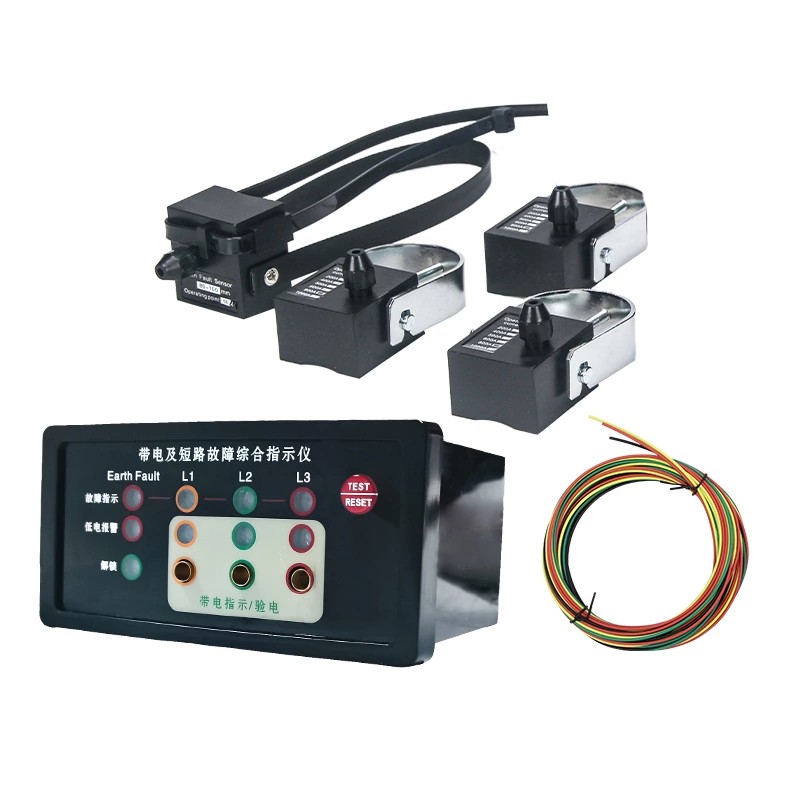

Canlı Vəziyyətli EKL-4DXN Xətt Arızası Göstəricisi Comewill tərəfindən xüsusi olaraq 20 kV-dan aşağı yüksək gərginlikli keçid qurğuları və paylayıcı şəbəkələr üçün hazırlanmış onlayn monitorinq cihazıdır. Bu cihaz xətanın aşkarlanması, canlı göstərici və faza yoxlama funksiyalarını birləşdirir. Modul dizaynı və fiber optik rabitə texnologiyasından istifadə edərək, o, mürəkkəb elektromaqnit mühitlərində stabil işləyə bilir, enerji sistemlərində gündəlik yoxlamalar və nasazlıqların diaqnostikası üçün etibarlı dəstək verir.

Məhsul Xüsusiyyətləri

1. Əsas nasazlıq siqnalı funksiyaları

Qısa Qapanma Xəta Siqnalı

Xəttdə qısaqapanma baş verdikdə, Canlı Vəziyyətə malik EKL-4DXN Xətt Arızası Göstəricisinə quraşdırılmış qısaqapanma sensoru dərhal nasazlıq cərəyanını tutur və həyəcan siqnalını fiber optik kabel vasitəsilə ana kompüterə ötürür. Fiber optik rabitə kommutator daxilində elektromaqnit səs-küyünün siqnal ötürülməsinə təsirindən qaçaraq güclü anti-müdaxilə imkanlarına malikdir. Siqnal qəbul etdikdən sonra əsas kompüter müvafiq qısaqapanma nasazlığı göstərici işığını işə salır, bu da yerindəki işçilərə nasaz dövrəni tez tapmağa kömək edir.

Torpaqda nasazlıq siqnalı

Torpaqlama sensoru xəttin sıfır ardıcıl cərəyanına davamlı olaraq nəzarət edir. Torpaq xətası cərəyanı əvvəlcədən təyin edilmiş həyəcan həddinə çatdıqda və ya onu aşdıqda, sensor optik lif vasitəsilə əsas qurğuya siqnal göndərir və əsas blok dərhal torpaq xətası siqnalını işə salır. Bu funksiya torpaq xətalarını erkən aşkarlamağa kömək edir, avadanlığın izolyasiyasının daha da pisləşməsinin qarşısını alır və elektrik şoku riskini azaldır.

2. Yüksək gərginliklə əlaqəli funksiyalar

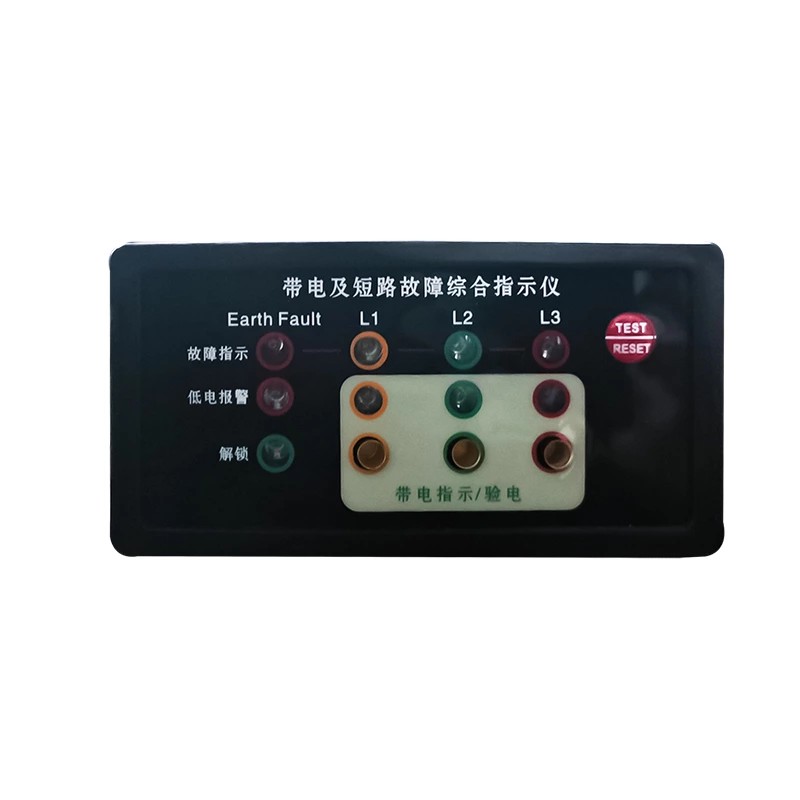

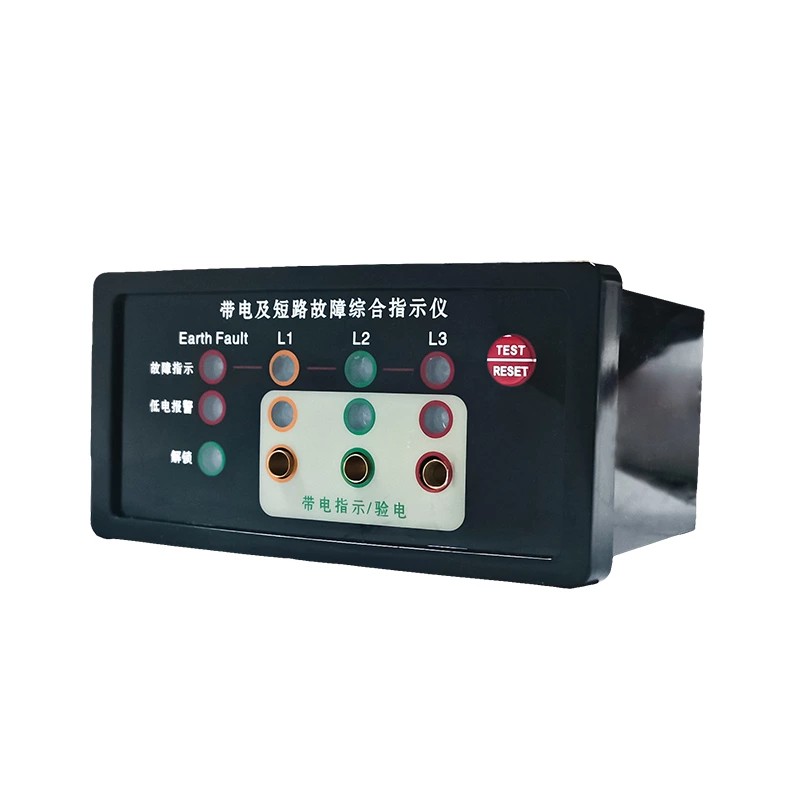

Yüksək Gərginlikli Canlı Vəziyyət Göstəricisi: Canlı Vəziyyəti olan Keyfiyyətli EKL-4DXN Xətt Xəta Göstəricisi yüksək gərginlikli xətlərin canlı vəziyyətinə davamlı olaraq nəzarət edir. Əsas blok paneli müvafiq olaraq L1, L2 və L3 fazalarına uyğun gələn yüksək parlaqlıqlı LED göstəriciləri ilə təchiz edilmişdir. Göstəricilərin yanıb-sönmə tezliyi təxminən gərginlik səviyyəsini əks etdirir. LED-lər əsas qurğunun daxili batareyasını istehlak etmədən birbaşa yüksək gərginlikli elektrik sahəsindən qidalanır. Bu dizayn canlı status göstəricisinin davamlılığını təmin edir və ümumi batareyanın ömrünü uzadır.

Yüksək Gərginlik Fazasının Yoxlanması: Əsas blok panelində xüsusi faza yoxlama interfeysi var. Texniki qulluqçular yüksək gərginlikli canlı giriş siqnalının və nasazlıq göstəricisinin düzgünlüyünü yoxlamaq və təsdiqləmək üçün bu interfeysdən istifadə edə bilərlər. Xətt bağlantısı və ya texniki xidmət işini yerinə yetirməzdən əvvəl fazanı yoxlamaq üçün bu funksiyadan istifadə faza xətaları nəticəsində yaranan avadanlıq nasazlıqlarının qarşısını almağa kömək edir.

3. Çevik Sıfırlama Rejimləri

Müxtəlif saytlarda fərqli iş ritmlərinə uyğunlaşmaq üçün EKL-4DXN üç sıfırlama rejimi təklif edir:

Avtomatik Sıfırlama: Xəta aradan qaldırıldıqdan sonra cihaz əvvəlcədən təyin edilmiş vaxtda avtomatik olaraq sıfırlana bilər. Könüllü sıfırlama intervallarına 8 saniyə, 12 saat, 24 saat və 48 saat daxildir (zavod standartı 12 saatdır). Bu rejim baxımsız və ya uzaq saytlar üçün uyğundur, texniki personal tərəfindən yerində sıfırlama tezliyini azaldır.

Əllə Sıfırlama: Xəta aradan qaldırıldıqdan sonra, yerli işçilər cihazın göstəricisinin cari xətt statusu ilə uyğun olmasını təmin edərək, həyəcan vəziyyətini dərhal silmək üçün Canlı Vəziyyət panelli EKL-4DXN Xətt Xətti Göstəricisindəki "Sıfırla/Sınaq" düyməsini birbaşa basa bilərlər.

Uzaqdan Sıfırlama: Cihaz idarəetmə mərkəzinə həyəcan siqnalları göndərməyi dəstəkləyir və həmçinin idarəetmə mərkəzindən uzaqdan sıfırlama əmrlərini qəbul edə bilər. Çoxsaylı uzaq cihazları olan böyük paylama şəbəkələri üçün bu funksiya dispetçerlərə cihazın vəziyyətini uzaqdan idarə etməyə kömək edir, lazımsız yerə səfərləri azaldır.

4. Özünü Sınaq və Aşağı Gərginlikli Siqnal Funksiyaları

Avtomatik Test funksiyası: Avadanlığın normal işlək vəziyyətdə olmasını təmin etmək üçün istifadəçi əsas bölmənin panelindəki "Sıfırla/Sınaq" düyməsini basa bilər. Bu zaman L1, L2, L3 və L4 göstərici işıqları doqquz dəfə yanıb-sönəcək və sonra avtomatik olaraq sıfırlanacaq. Düyməni yenidən basmaqla testi əl ilə də dayandırmaq olar. Bu sadə özünü sınama prosesi işçilərə göstərici funksiyalarının işləməzdən əvvəl normal olduğunu tez bir zamanda təsdiqləməyə kömək edir və əlavə sınaq alətlərinin daşınmasına ehtiyacı aradan qaldırır.

Aşağı Gərginlik Siqnalı:

Canlı Vəziyyəti olan EKL-4DXN Xətt Arızası Göstəricisi daxili litium batareya ilə təchiz edilmişdir. Batareyanın gərginliyi normal işləmə diapazonundan aşağı olduqda, cihaz aşağı gərginlikli həyəcan siqnalını işə salacaq və istifadəçini batareyanı vaxtında dəyişdirməyə çağıracaq. Bu funksiya batareyanın tükənməsi səbəbindən cihazın nasazlıq məlumatını dəqiq göstərməməsinin qarşısını alır və beləliklə, avadanlığın davamlı etibarlılığını qoruyur.

5. Tənzimlənən Parametr Parametrləri

Peşəkar istehsalçı olaraq, Comewill istifadəçilərə faktiki iş şəraitinə uyğun olaraq bir çox həyəcan parametrlərini tənzimləməyə imkan verir. İstər qısaqapanma cərəyanı həddi, istər torpaq cərəyanı həddi, istərsə də avtomatik sıfırlama vaxtı olsun, hamısı yerində quraşdırıla bilər ki, bu da avadanlığın müxtəlif xətt şərtlərinə və iş tələblərinə uyğunlaşmasına imkan verir.

TEXNİKİ PARAMETRE
