Dörddə bir sıxılma yayı dayandırılmış nasazlıq göstəricisi JDG-F

Məhsul Təfərrüatları

1. Paylama Xətləri üçün Dörddə Bir Arızanın Aşkarlanması

Comewill-dən keyfiyyətli Dörddə bir sıxılma yayı dayandırılmış nasazlıq göstəricisi JDG-F orta və aşağı gərginlikli enerji paylama sistemlərində istifadə olunan elektromaqnit nasazlığı aşkar edən cihazdır. O, sahə mühəndislərinə qısaqapanma nasazlığının baş verdiyi xəttin bölməsini tez müəyyən etməyə kömək edir.

İş prinsipi

Qısaqapanma cərəyanı nəzarət edilən keçiricidən keçdikdə, cihaz ani cərəyan dəyişikliyini aşkar edir.

Mexanizm görünən qırmızı nasazlıq göstərici kartını işə salır.

Texniki xidmət qrupları xətt boyunca aktivləşdirilmiş göstəricilərin yerini vizual olaraq təyin edə bilər.

Səhv nöqtəsi son aktivləşdirilmiş göstərici ilə ilk aktivləşdirilməmiş göstərici arasında müəyyən edilir.

Bu aydın rayonlaşdırma metodu əl ilə xətt patrulları ilə müqayisədə yoxlama vaxtını əhəmiyyətli dərəcədə azaldır.

Comewill tərəfindən fərdiləşdirilmiş Dörddə bir sıxılma yayı dayandırılmış nasazlıq göstəricisi JDG-F enerji paylayıcı şəbəkələrdə geniş istifadə olunur, burada nasazlığın sürətli yeri kəsilmə müddətini azaltmağa və texniki xidmətin səmərəliliyini artırmağa kömək edir.

2. Struktur komponentlər və funksional modullar

Tam Dörddə bir sıxılma yayı dayandırılmış nasazlıq göstəricisi JDG-F etibarlı aşkarlama və göstəricini təmin etmək üçün birlikdə işləyən bir neçə funksional modulu birləşdirir.

Cari və gərginliyin aşkarlanması modulu

Bu modul elektromaqnit induksiyasından və elektrik sahəsinin aşkarlanmasından istifadə edərək xəttdəki cərəyan və gərginlikdəki dəyişiklikləri hiss edir. Bu algılama üsulları enerjili keçiricilərlə birbaşa əlaqə tələb etmir, quraşdırma təhlükəsizliyini yaxşılaşdırmağa kömək edir.

Arızanın Ayrı-seçkilik Dövrü

Daxili dövrə faktiki qısaqapanma xətalarını müvəqqəti dalğalanmalardan və ya yük dəyişikliklərindən ayırmaq üçün siqnal dəyişikliklərini təhlil edir. İdxal edilmiş elektron komponentlər və mikrokontrollerlər siqnalın işlənməsinin sabitliyini yaxşılaşdırır.

Mexanik Göstərici Sürücü Sistemi

Bir nasazlıq təsdiqləndikdən sonra sürücü mexanizmi yenidən qurulana qədər görünən qırmızı floresan göstərici kartını aktivləşdirir. Mexanik struktur açıq havada etibarlılıq və uzunmüddətli istismar üçün nəzərdə tutulmuşdur.

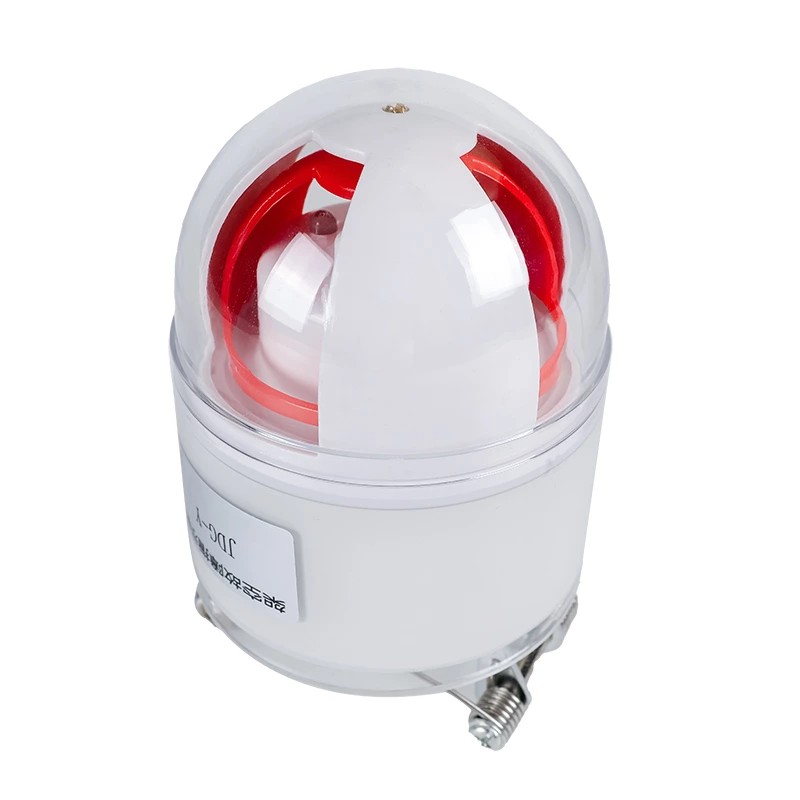

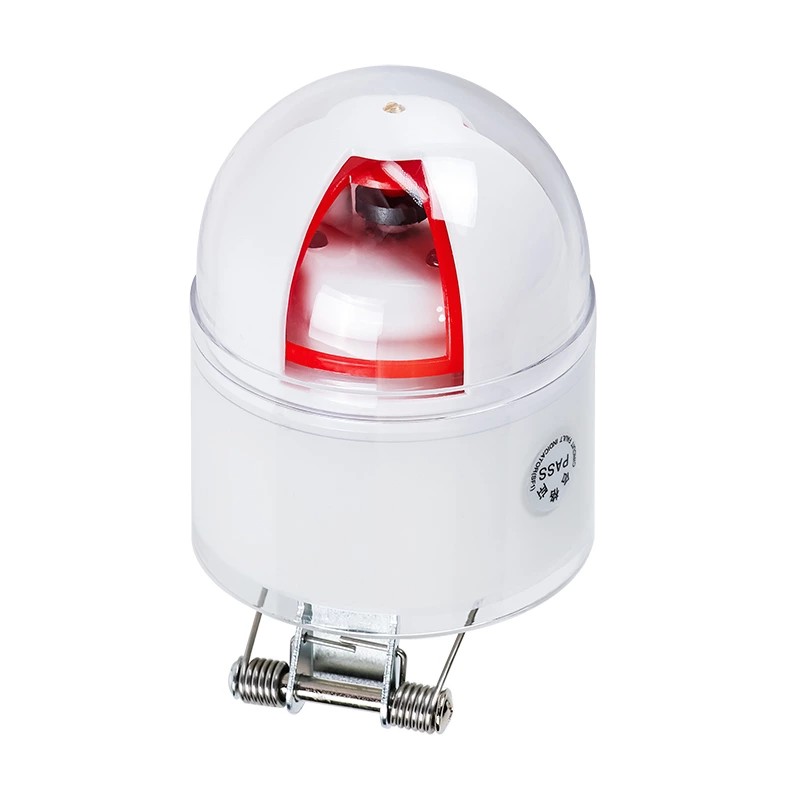

Xəta Vəziyyəti Ekranı

Cihaz gündüz və gecə işıqlandırma şəraitində aydın görünməyi təmin etmək üçün parlaq qırmızı flüoresan örtükdən istifadə edir. Ekran mexanizmi ultrabənövşəyi radiasiyaya uzun müddət məruz qaldıqdan sonra belə solmaya qarşı müqavimət göstərir.

Avtomatik Gecikmiş Sıfırlama

Arızanın vəziyyəti aradan qaldırıldıqdan sonra, Dörd-birdə sıxılma yayı dayandırılmış xəta göstəricisi JDG-F əvvəlcədən təyin edilmiş gecikmədən sonra avtomatik olaraq sıfırlanır. Bu funksiya uzaq yerlərdə əl ilə müdaxilə ehtiyacını azaldır.

3. Material Dizaynı və Struktur Davamlılığı

Uzunmüddətli açıq hava əməliyyatını dəstəkləmək üçün Comewill Dörd-bir-bir sıxılma yayı dayandırılmış nasazlıq göstəricisi JDG-F xüsusi materiallardan və struktur dizayndan istifadə edir.

Aviasiya dərəcəli mənzil

Xarici qabıq bir pilləli qəlibləmə texnologiyası ilə yüksək güclü aviasiya materiallarından istifadə etməklə istehsal olunur. Nanomaterial səth müalicəsi ətraf mühitin çirklənməsinə və yaşlanmaya qarşı müqaviməti artırır.

Nikel örtüklü maqnit komponentləri

Əsas maqnit elementləri maqnit keçiriciliyini yaxşılaşdırmaq və elektromaqnit algılama performansını artırmaq üçün nikellə örtülmüşdür.

Hava Müqaviməti

Korpus quruluşu müqavimət göstərmək üçün nəzərdə tutulmuşdur:

UV radiasiya

Yağış və toz

Çirklənmənin yığılması

Bu konstruksiya cihazın açıq enerji paylama mühitlərində sabit performansını saxlamağa imkan verir.

4. Enerji sistemi və xidmət müddəti

Uzun illər ərzində etibarlı əməliyyat paylayıcı xətt monitorinq avadanlığı üçün vacibdir.

Dörddə bir sıxılma yayı dayandırılmış nasazlıq göstəricisi JDG-F daxildir:

Xidmət müddəti 8 ildən çox olan yüksək performanslı akkumulyator sistemi

Aşağı güclü elektron dövrə dizaynı

Stabil işləmə üçün mikrokontroller əsaslı nəzarət

Bu xüsusiyyətlər cihazın tez-tez texniki xidmət göstərmədən çoxsaylı yoxlama dövründə işləməyə davam etməsini təmin edir.

5. Quraşdırma və Live-Line Əməliyyatı

Dörd-bir-bir Sıxılma Yayı Asma Xəta Göstəricisi JDG-F canlı xətt quraşdırma üçün nəzərdə tutulmuşdur, yəni cihazı paylama xəttini bağlamadan quraşdırmaq olar.

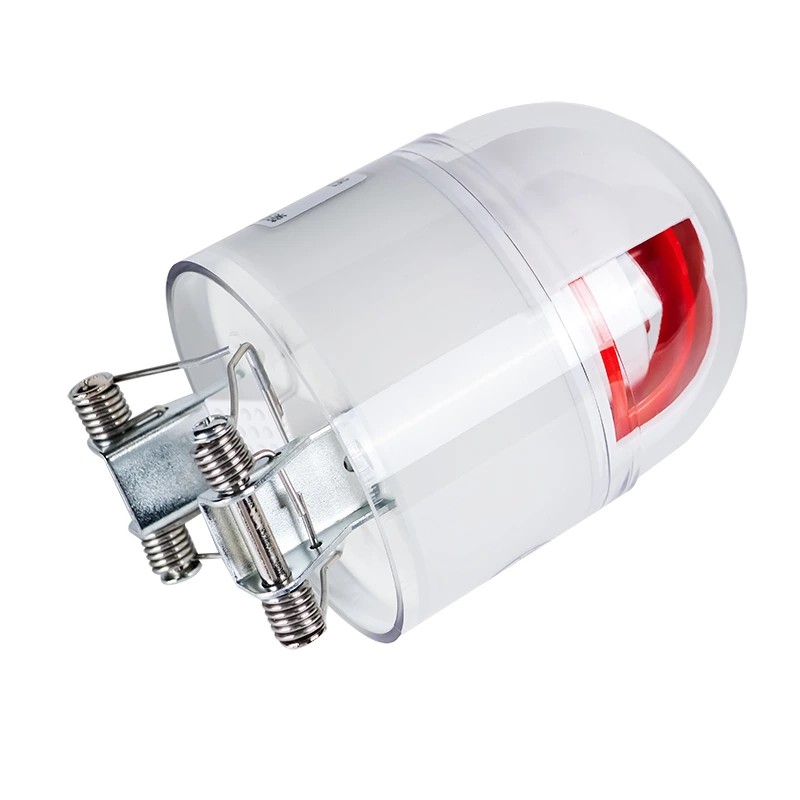

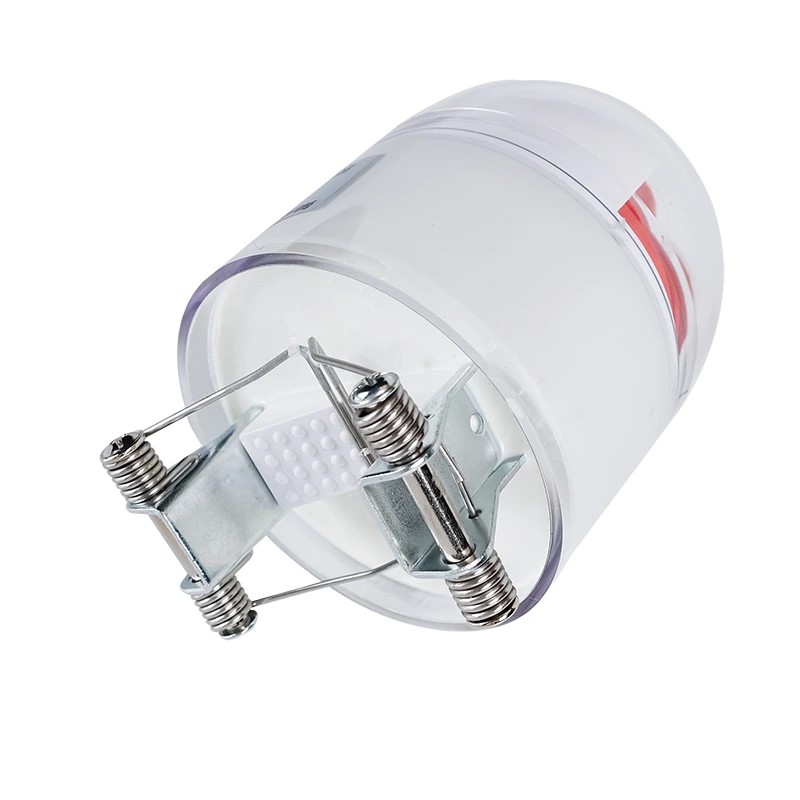

Sıxılma Yayı Asma Quruluş

Göstərici kart naqilli sıxılma yayı quruluşundan istifadə edir ki, bu da onun yerüstü keçiricilərə etibarlı şəkildə bağlanmasına imkan verir.

Əsas quraşdırma xüsusiyyətlərinə aşağıdakılar daxildir:

Konduktorları kəsmədən quraşdırma

Quraşdırma zamanı elektrik kəsilməsinə ehtiyac yoxdur

Həm çılpaq, həm də izolyasiya edilmiş keçiricilərdə mexaniki sabitlik

Bu dizayn kommunal xidmətlərə nasazlıq göstəricilərini paylama şəbəkələrində minimal əməliyyat pozğunluğu ilə yerləşdirməyə kömək edir.

6. Tipik Tətbiq Ssenariləri

Comewill Four-in-one Sıxılma Yayı dayandırılmış nasazlıq göstəricisi JDG-F bir neçə enerji paylama ssenarilərində istifadə olunur:

Yerüstü paylama xətləri

Qısaqapanma xətalarını aşkar etmək və göstərmək üçün kommunal dirək keçiricilərinə quraşdırılmışdır.

Kabel Paylama Sistemləri

Yerüstü izolyasiya edilmiş kabellərdə və ya yeraltı kabel keçidlərində istifadə olunur.

Paylayıcı Şəbəkə Monitorinqi

Təmir qruplarına nasazlıqları tez bir zamanda müəyyən etməyə və məqsədyönlü yoxlamaları təşkil etməyə kömək edir.

Kommunal Təmir Əməliyyatları

Daha sürətli problemlərin aradan qaldırılmasını dəstəkləyir və tam xətt patrul yoxlamalarına sərf olunan vaxtı azaldır.

7. İstehsal və Təchizat Qabiliyyəti

Çin istehsalçısı və fabriki olaraq Comewill paylayıcı şəbəkə monitorinq cihazları üçün istehsal və təchizat dəstəyi təmin edir.

Bacarıqlara daxildir:

OEM və fərdiləşdirilmiş məhsul konfiqurasiyaları

Mühəndislik layihələri üçün sabit istehsal gücü

İstehsal və montaj zamanı keyfiyyətə nəzarət

Comewill Dörd-bir-bir Sıxılma Yayı dayandırılmış nasazlıq göstəricisi JDG-F, Çin istehsalı olan nasazlıq aşkarlama cihazlarının Çin tədarükçüsü axtaran qlobal kommunal xidmətlər, mühəndislik podratçıları və elektrik avadanlıqları distribyutorları üçün mövcuddur.

ƏMƏLİYYAT PRİNSİPİ

Qısa qapanmanın aşkarlanması prinsipi:
Qısaqapanma xətalarının xüsusiyyətlərinə əsasən, fəaliyyət meyarı qoruyucu qurğunun elektrik kəsilməsi ilə müşayiət olunan cərəyanın qəfil dəyişməsidir. Arızanın göstəricisi diaqramının təfsir məntiqi belədir: A fazasının 2, 5 və 8 göstəriciləri və 2-ci sətrin C fazasının 3, 6 və 9 göstəriciləri qırmızı rəngdə, 11 və 12-ci göstəricilər isə ağ rəngdə qalırsa, o zaman həmin gedən xətt nöqtəsində qısaqapanma xətasının baş verdiyini müəyyən etmək olar.
