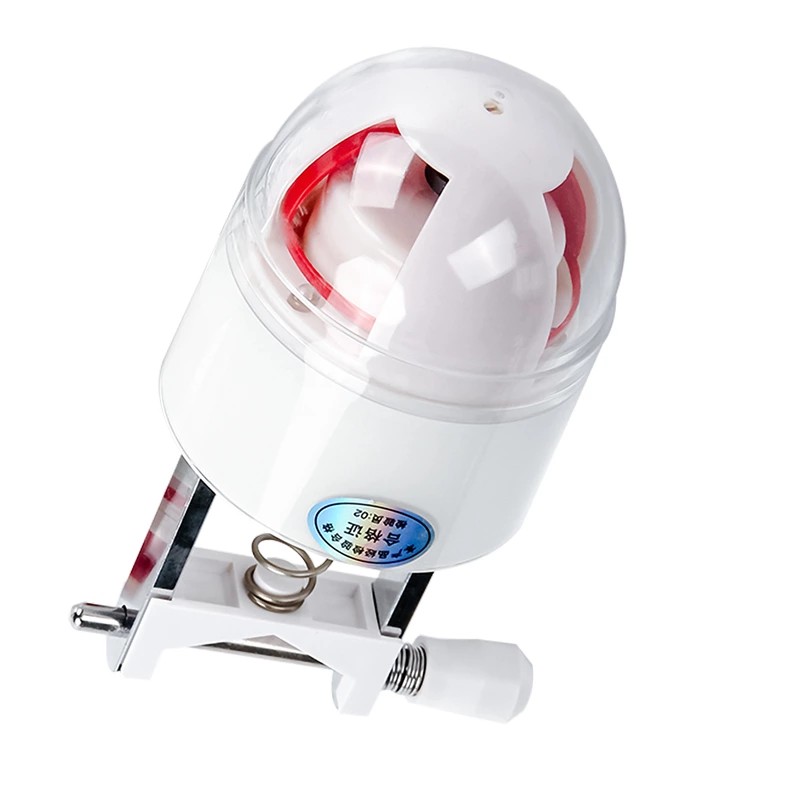

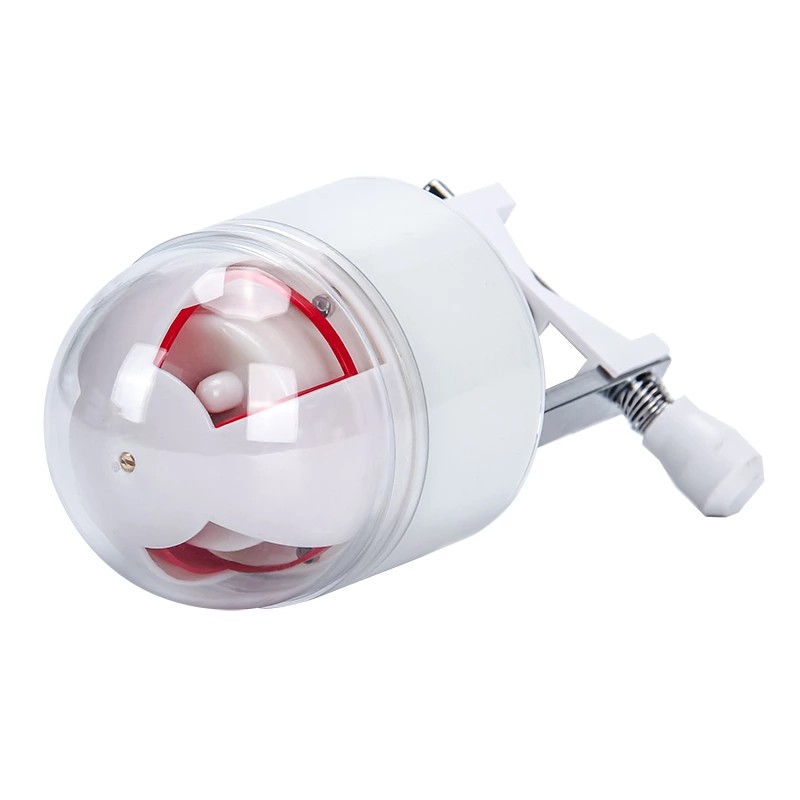

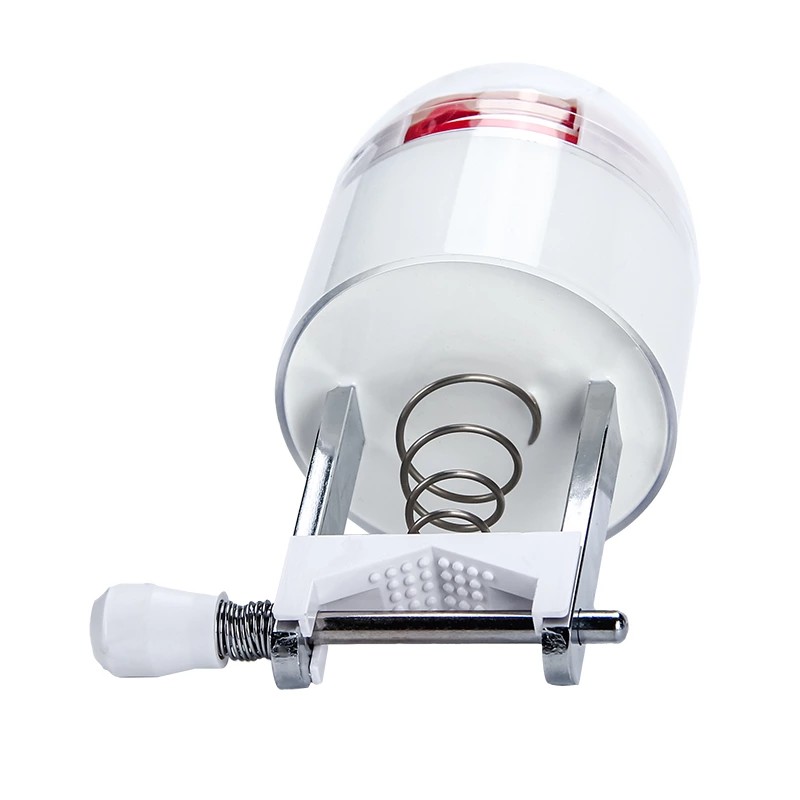

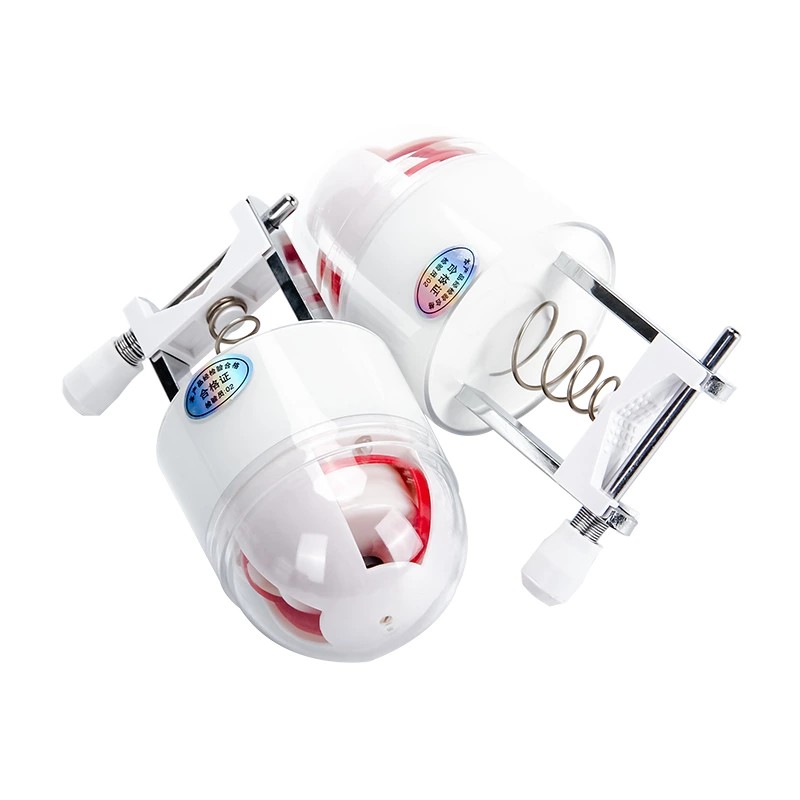

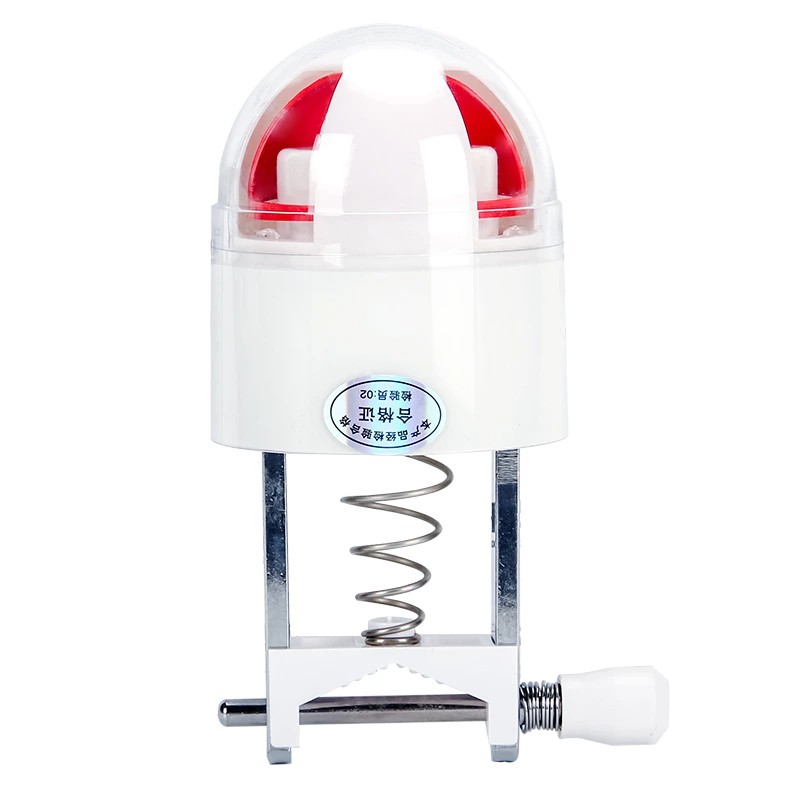

Geri çəkilə bilən yerüstü nasazlıq göstəricisi JDX Torpaqlama Lokatoru

Çində peşəkar bir istehsalçı olaraq, Comewill-in yüksək keyfiyyətli Geri çəkilə bilən yerüstü nasazlıq göstəricisi JDX Torpaqlama Lokatoru aşkarlama prinsipi kimi təmassız elektromaqnit induksiyasından istifadə edir və qırmızı flip-up işarəsi vasitəsilə qısaqapanma nasazlığının aydın vizual göstəricisini təmin edir. Cihazın qabığı qocalma əleyhinə materiallarla işlənib və displeydə flüoresan materiallardan istifadə olunub, hətta gecə də aydın görünməyi təmin edir. Daimi inventar və ya fərdiləşdirilmiş parametrlərə ehtiyacı olan müştərilər üçün bu yüksək keyfiyyətli məhsul birbaşa fabrikdən rəqabətədavamlı aşağı qiymətə təmin edilir və texniki xidmət qruplarına nasazlığın yerləşdiyi vaxtın qısaldılmasına kömək edir.

Geri çəkilə bilən yerüstü nasazlıq göstəricisi JDX Torpaqlama Locator, Comewill tərəfindən hava elektrik paylayıcı xətlər üçün hazırlanmış nasazlıq yeri cihazıdır. Bu cihaz elektromaqnit induksiyasından istifadə edərək xətt cərəyanındakı dəyişiklikləri izləyir. Qısaqapanma nasazlığı baş verdikdə, qırmızı nasazlıq göstəricisini göstərmək üçün mexaniki çevirmə mexanizmini işə salır. Onun strukturu nano-səthi təmizləmə texnologiyası ilə birlikdə bir parça qəlibləmə prosesindən istifadə edir, ona çirklənmə və yaşlanma əleyhinə xüsusiyyətlər verir və onu açıq hava xətlərində uzunmüddətli istismar üçün əlverişli edir.

Əsas iş prinsipi

1. Arızanın Aşkarlanması Məntiqi

Geri çəkilə bilən yerüstü nasazlıq göstəricisi JDX Torpaqlama Lokatoru qısaqapanma zamanı cərəyanın qəfil dəyişməsi əsasında nasazlıqları aşkarlayır. Qısaqapanma nasazlığı baş verdikdə, nasazlıq cərəyanı quraşdırma nöqtəsindən keçir. Cihazın içərisindəki cari aşkarlama elementi cərəyanın qəfil dəyişməsini hiss edir və eyni zamanda, sonrakı mühafizə tədbirləri xəttin gücünü itirməsinə səbəb olur. Bu iki şərt birlikdə hərəkətin əsasını təşkil edir.

Hava xəttində quraşdırılmış JDX nasazlıq göstəricisi elektromaqnit induksiyasından istifadə edərək xətt cərəyanını aşkar etməklə işləyir. Normal iş şəraitində cihaz aşağı güc gözləmə rejimindədir; qısaqapanma cərəyanı keçdikdə, induksiya edilmiş siqnal əvvəlcədən təyin edilmiş həddi aşaraq sürücü mexanizmini işə salır.

2. Arızanın Yeri Metodu

Faktiki yoxlamalarda xətt boyu fasilələrlə çoxsaylı JDX göstəriciləri quraşdırılır. Bir nasazlıq baş verdikdə, enerji təchizatı tərəfdən nasazlıq nöqtəsinə qədər bütün göstəricilər qırmızıya çevriləcək, nasazlıq nöqtəsinin arxasındakı göstəricilər isə ağ olaraq qalacaq. Müfəttişlər yalnız marşrut boyunca göstərici vəziyyətini müşahidə etməlidirlər; sonuncu qırmızı göstərici ilə ilk ağ göstərici arasındakı hissə xətanın yeridir. Bu üsul ənənəvi tam xətt yoxlamalarının iş yükünü yerli bölmə yoxlamalarına qədər azaldır, nasazlığın yerləşdirilməsinin səmərəliliyini əhəmiyyətli dərəcədə artırır.

3. Mexanizmi Sıfırlayın

Arızalar aradan qaldırıldıqdan və enerji bərpa edildikdən sonra avadanlıq əvvəlcədən təyin edilmiş vaxtdan sonra avtomatik olaraq sıfırlanır. Geri çəkilə bilən yerüstü nasazlıq göstəricisi JDX Torpaqlama Lokatoru müxtəlif xətlərin əməliyyat ehtiyaclarına uyğunlaşmaq üçün 6, 12, 24 və 36 saatlıq seçilə bilən sıfırlama vaxtlarını təklif edir və dirəyə qalxan personal tərəfindən əl ilə sıfırlama ehtiyacını aradan qaldırır.

Məhsulun strukturu və material xüsusiyyətləri

1. Qabıq materialı

Geri çəkilə bilən yerüstü nasazlıq göstəricisi JDX Torpaqlama Lokatoru yüksək möhkəmlikli aerokosmik materiallardan və nanotexnologiyadan istifadə edərək bir parça şəklində hazırlanır. Qabıq aşağıdakı xüsusiyyətlərə malikdir:

Yüksək şəffaflıq: Daxili flip-up statusunun müşahidəsini asanlaşdırır

Ləkə müqaviməti: Kir asanlıqla səthə yapışmır

Yaşlanma müqaviməti: Uzun müddət açıq günəşə məruz qaldıqda kövrək olmur

Baxımsız: Dizayn müddəti ərzində əlavə texniki xidmət tələb etmir

2. Əsas Komponent Tərkibi

3. Göstərmə metodu

Geri çəkilə bilən yerüstü nasazlıq göstəricisi JDX Torpaqlama Lokatoru mexaniki flip-top displeydən istifadə edir. Normal işləmə zamanı ağ rəngdədir və xətanı göstərmək üçün yuxarı çevrildikdə qırmızıya çevrilir. Qırmızı tərəf flüoresan materialla örtülmüşdür ki, bu da onu təbii gün işığında yüksək görünür və gecə və ya az işıqlı şəraitdə hələ də müəyyən edilə bilər. İstehsalçı olaraq, Comewill displey materiallarının seçimində hava müqavimətinə üstünlük verir, fırlanan komponentlərin uzunmüddətli UV şüaları altında solmamasını və deformasiyaya uğramamasını təmin edir.

Quraşdırma Ssenariləri və Algılama Metodları: Təhlükəsiz və Çox yönlü

Bu göstəricilər gedə biləcəkləri yerə gəldikdə olduqca çevikdir. Biz onları hava xətlərinə (kommunal dirəklərdə olanlar), yerüstü kabellərə, yeraltı kabellərə (şəhərlər altında basdırılmışlar) və hətta paylayıcı şkafların içərisindəki tirlərə quraşdırırıq. Əsasən, paylama sistemində hər yerdə qısaqapanma nasazlıqları görünə bilər.
Çox fərqli nöqtələrdə istifadə olunduqları üçün onların hissetmə üsulları təhlükəsiz olmaq üçün nəzərdə tutulub - canlı hissələrlə birbaşa təmas yoxdur. Gərginliyin aşkarlanması üçün onlar xəttin ətrafında məkan elektrik sahəsinin potensial qradiyentini hiss edirlər. Cari aşkar etmək üçün onlar elektromaqnit induksiyasından istifadə edirlər - bir növ transformatorun necə işlədiyi kimi. Bu təmassız dizayn oyunu dəyişdirir: o, cihazı (və bizi) yüksək gərginlikdən qoruyur və quraşdırmanı asanlaşdırır. Onları quraşdırmaq üçün xətti kəsmək və ya enerjini kəsmək məcburiyyətində deyilik - sadəcə onları sıxın və gedin.

ƏMƏLİYYAT PRİNSİPİ

Qısa qapanmanın aşkarlanması prinsipi:

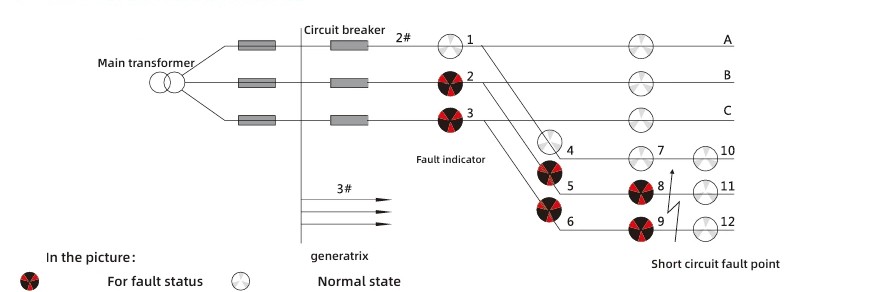

Qısaqapanma hadisələrinin xüsusiyyətlərinə əsasən, fəaliyyət meyarı kimi qoruyucu qurğunun elektrik kəsilməsi ilə müşayiət olunan qısaqapanma zamanı cərəyanın qəfil dəyişməsi istifadə olunur. Arızanın göstərici diaqramı üçün şərh üsulu aşağıdakı kimidir: 2-ci xəttin A fazasının 2, 5 və 8-ci göstərici işıqları B fazasında heç bir göstərici işığı yanmadıqda, C fazasının 3, 6 və 9 göstərici işıqlarının hamısı qırmızıya çevrildikdə, 11 və 12 göstərici işıqları ağ qaldıqda, həmin çıxış xəttində qısaqapanma xətasının baş verdiyi müəyyən edilə bilər.

TEXNİKİ PARAMETRE
